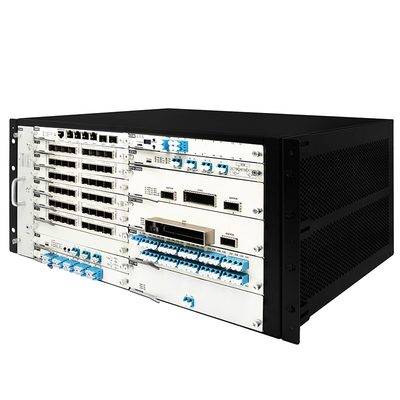

OTN DWDM 5U châssis 20 emplacements de service pour 100G 200G 400G transmission double entrée de puissance

Plateforme de transmission à rack 5U pour les cartes de service de la série OM3800

Paramètres du produit

Description du produit

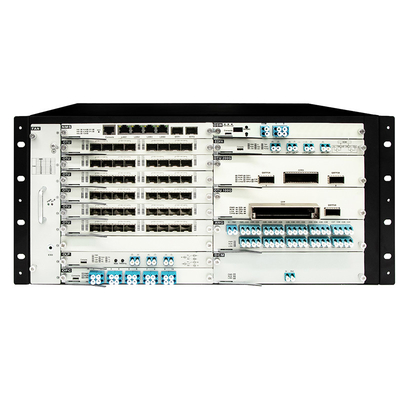

• L'OM3800-5U est conçu avec une structure d'insertion de carte standard de 19 pouces 5U montée sur un rack.

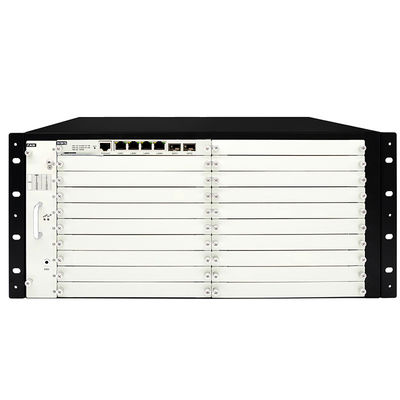

• Le châssis unique fournit 20 emplacements de module fonctionnel, 2 emplacements de puissance et 1 emplacement de ventilateur.
• Il adopte une conception de sortie de fibre optique sur le panneau avant, plaçant toutes les interfaces optiques et les interfaces de gestion de réseau sur le côté avant.
• La conception du débit d'air adopte une ventilation de droite à gauche, avec une entrée d'air sur le côté droit du châssis.
• L'air froid est aspiré dans le châssis par l'unité de ventilation de refroidissement, puis expulsé du côté gauche du châssis.

1. SLOT1 est pour insérer la carte de contrôle NMS (Network Management System), tandis que SLOT2 à 19 peut accueillir différents types de cartes de visite.

2. FAN Slot: Utilisé pour le refroidissement du châssis. L'indicateur PWR étant allumé indique l'alimentation normale de l'emplacement du ventilateur. Si la lumière ALM est rouge, cela signifie un dysfonctionnement du ventilateur.la lumière ALM devrait être éteinte.

3Les feux d'indicateur:

- PWR: allumé - alimentation normale; éteint - pas d'alimentation ou anormal.

- ALM: allumé - dysfonctionnement du ventilateur ou alarme à haute température; éteint - normal.

1. La fente d'alimentation (PIU) est située à l'arrière de l'appareil, prenant en charge les options de courant alternatif (AC - APU) et de courant continu (DC - DPU).fournissant une redondance.

2Les feux d'indicateur:

- PWR-DC, PWR-AC: allumé - alimentation normale; éteint - pas d'alimentation ou anormal.

Caractéristiques du produit

• Standard 19 pouces, hauteur 5U;
• Haute intégration: un rack unique prend en charge 19 emplacements d'affaires à usage général, 1 emplacement de gestion de réseau;
• Plateforme unifiée: Prend en charge divers mélanges de cartes de visite, gestion unifiée du réseau;
• Haute fiabilité: l'alimentation électrique prend en charge simultanément l'alimentation en courant alternatif et en courant continu, avec prise en charge de la protection de l'alimentation électrique 1+1;
• Excellentes performances de dissipation de chaleur: conçu avec 6 ventilateurs à haute performance et à grande vitesse pour assurer une dissipation de chaleur efficace.
