Conseil de protection des lignes optiques OLP 1+1
Diagramme du produit
| Fonction |
Définition |
| Modèle OLP |
Pour les appareils à commande numérique |
| Plage de longueur d'onde de travail |
1260 nm ̇ 1650 nm |
| Type de plaque d'immatriculation |
OLP-1:1 ((Choisir d'envoyer et de recevoir) |
| Temps de commutation |
< 35 ms |
| Perte à l'entrée |
Chemin de travail |
Pour les appareils de surveillance de la qualité |
| Parcours alternatif |
Pour les appareils de surveillance de la qualité |
| Plage de puissance optique du moniteur |
-50 dBm+25 dBm |
| Scénarios d'application |
Protection des lignes optiques |
| Fonction de gestion du réseau |
Prise en charge de la surveillance en temps réel de la puissance optique OLP, de la planification active des commutations, de la gestion des performances, de la gestion des itinéraires et d'autres fonctions |
| Nombre de créneaux occupés |
Soutenir le châssis de la série complète OSP3800, occupe 1 fente, (0,5U) |
| Interface optique |
LC/UPC |
| Consommation de puissance maximale |
5W |
| Résultats de l'enquête |
> 100 000 heures |

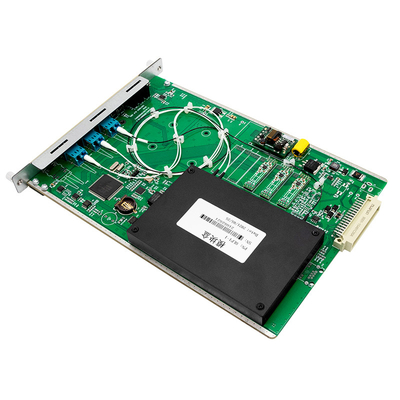

- La carte OLP Olycom plug and play peut être bien intégrée dans le châssis 1U/2U/3U/5U de la série OM3800 et occupe un emplacement de 0,5U.
- Il peut surveiller l'état du signal des voies optiques principale et de secours en temps réel.La commutation sécurisée peut être effectuée automatiquement sur les voies primaire et de secours pour assurer une récupération rapide des signaux optiques du système..
- La technologie OLP complète les opérations de commutation de route à la couche optique.
- La protection de la couche optique présente des avantages incomparables en matière de protection des entreprises de la couche supérieure et constitue une solution idéale pour une communication sans blocage.

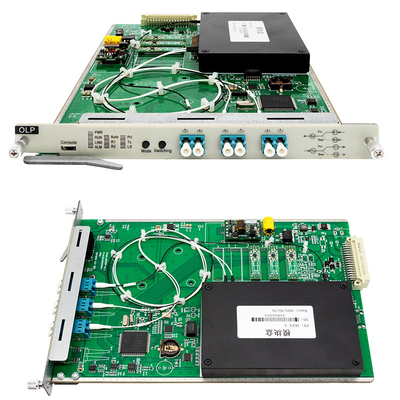

Interface et indicateur
| Marquage de l'interface |
Nom |
Fonction/lien |
| Rx |
Interface de sortie locale OLP |
Connectez-vous au port de réception du périphérique local |
| TX |
Interface de réception locale OLP |
Connectez-vous au port de transmission du périphérique local |
| R1 |
Interface de réception de la route principale |
Se connecter au pair T1 |
| T1 |
Interface de sortie de routage principale |
Se connecter au pair R1 |
| R2 |
Interface de réception de la route en veille |
Se connecter au pair T2 |
| T2 |
Interface de sortie de la route en veille |
Connectez-vous à R2 |
| M1/M2 |
Port d'accès OTDR |
Test de lignes défectueuses dans les lignes de transmission |
| Marquage de l'interface |
Nom |
Définition |
| PWR |
Indicateur de puissance OLP |
En marche, l'alimentation OLP est normale
coupé, panne d'alimentation
|
| Récupérer |
Indicateur de fonctionnement de l'OLP |
On, le OLP fonctionne normalement.
Il y a une panne de fonctionnement.
|
| Automobile |
Indicateur du mode de fonctionnement de l'OLP |
Activé, fonctionnant en mode automatique
éteint: fonctionnement en mode manuel
|
| R1 |
Indicateur de réception de la ligne principale OLP |
En ligne, la réception est normale.
Éteint, la réception est anormale.
|
| R2 |
Indicateur de réception du tracé de veille OLP |
En ligne, la réception est normale.
Éteint, la réception est anormale.
|
| Pri |
Indicateur de travail sur la route principale |
On travaille sur la route principale. |
| TX |
Indicateur de réception local |
En ligne, la réception est normale.
Éteint, la réception est anormale.
|
| LS |
État de fonctionnement de la source optique interne du dispositif |
En marche, cela indique un fonctionnement normal
Ça indique une anomalie.
|
Maintenance
L'utilisation raisonnable et le stockage approprié des équipements peuvent maintenir de bons indicateurs de performance pendant une période prolongée, prolongant ainsi leur durée de vie.
Les dispositifs doivent éviter les fortes vibrations mécaniques, les collisions, les chutes et autres dommages mécaniques.et mesures d'étanchéité.
L'équipement doit être maintenu propre régulièrement et l'environnement de travail doit être exempt de gaz corrosifs tels que les acides ou les alcalis.Vous pouvez utiliser une serviette propre humidifiée avec de l'eau ou de l'eau savonneuse pour essuyer doucement le châssis et les panneauxL'utilisation de solvants tels que l'alcool pour le nettoyage est interdite.
Lorsque vous enlevez les câbles à fibre optique, couvrez- les rapidement de capuchons pour empêcher les objets durs, la poussière ou d'autres contaminants de toucher les faces d'extrémité des fibres.
Surveillance en temps réel en ligne de l'état de fonctionnement du disque OLP
Surveillance en temps réel en ligne de l'itinéraire de fonctionnement actuel des OLP
Surveillance en ligne en temps réel du mode de fonctionnement manuel ou automatique des OLP
Surveillance en temps réel en ligne de la puissance optique de réception et de transmission du côté de l'accès OLP
Surveillance en temps réel de la puissance d'émission et de la puissance optique de l'itinéraire primaire et secondaire OLP
