Système d'équipement de transmission optique 5U DWDM
La mise en place dePlateforme de transmission DWDM / OTN

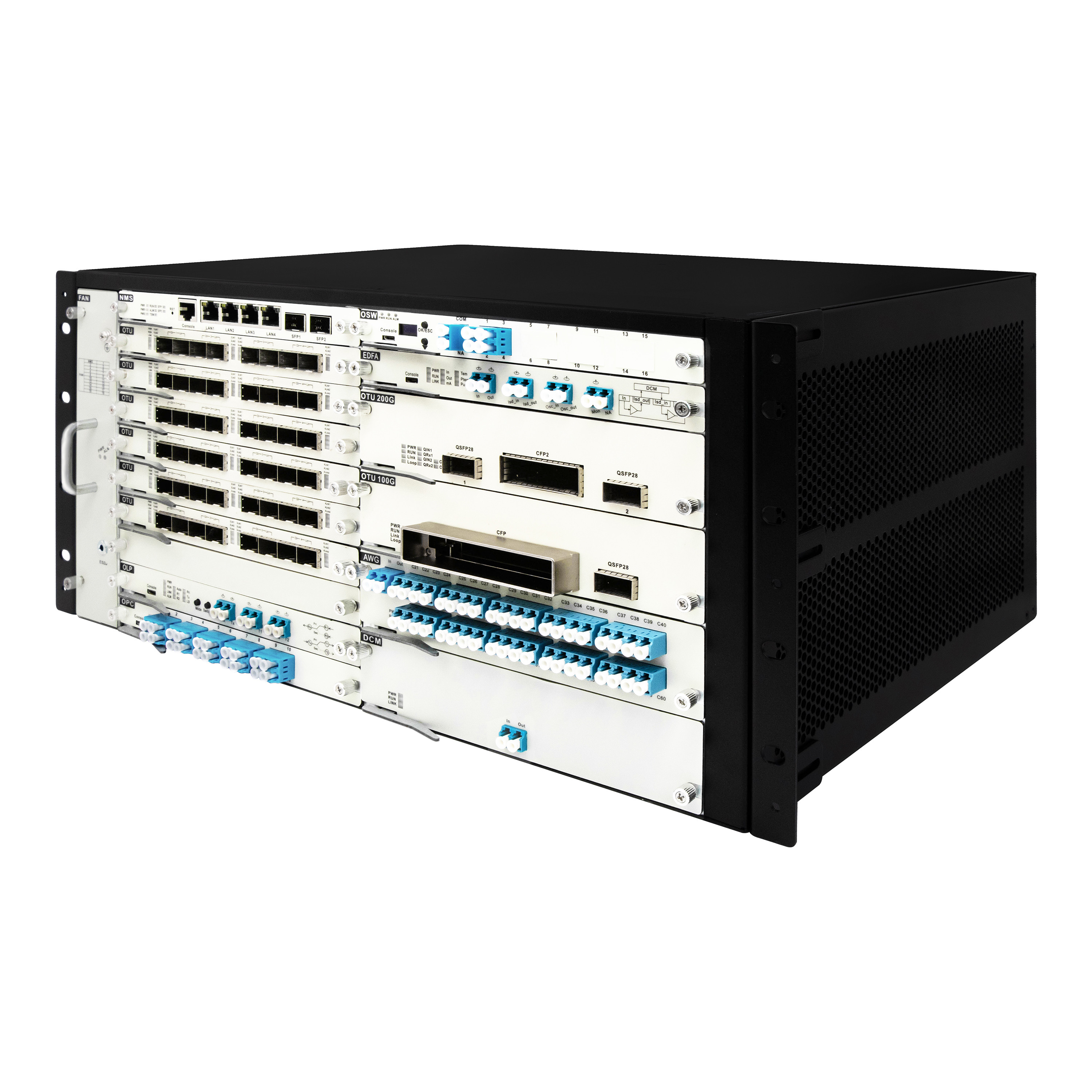

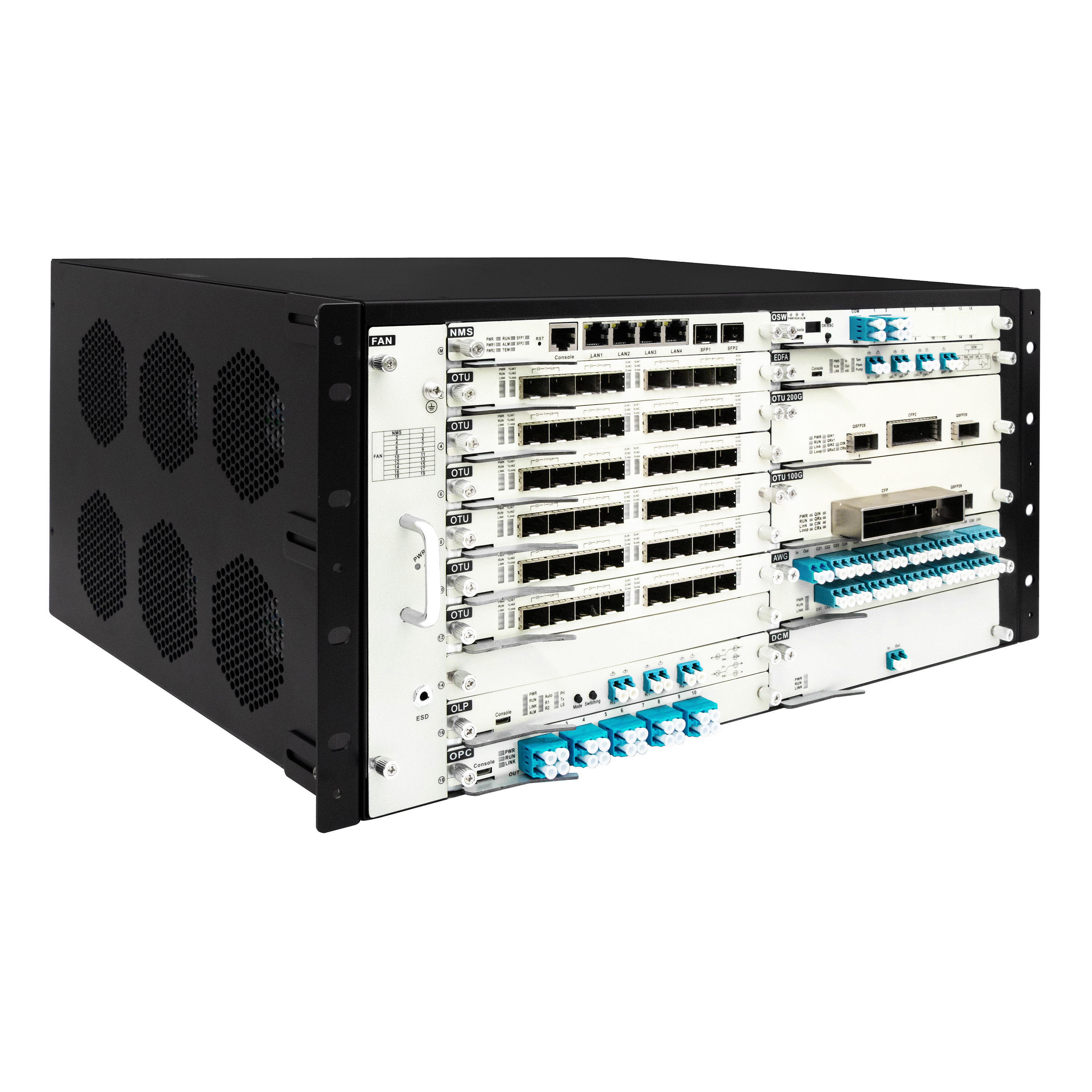

L'OM3800-5U est conçu avec une structure d'insertion de carte standard de 19 pouces montée sur un rack 5U, le châssis unique fournit 20 emplacements de module fonctionnel, 2 emplacements d'alimentation et 1 emplacement de ventilateur.Il adopte une conception de sortie de fibre du panneau avantLa conception du flux d'air adopte un schéma de ventilation de droite à gauche, avec une entrée d'air sur le côté droit du châssis.L'air froid est aspiré dans le châssis par l'unité de ventilation de refroidissement, puis expulsé du côté gauche du châssis.

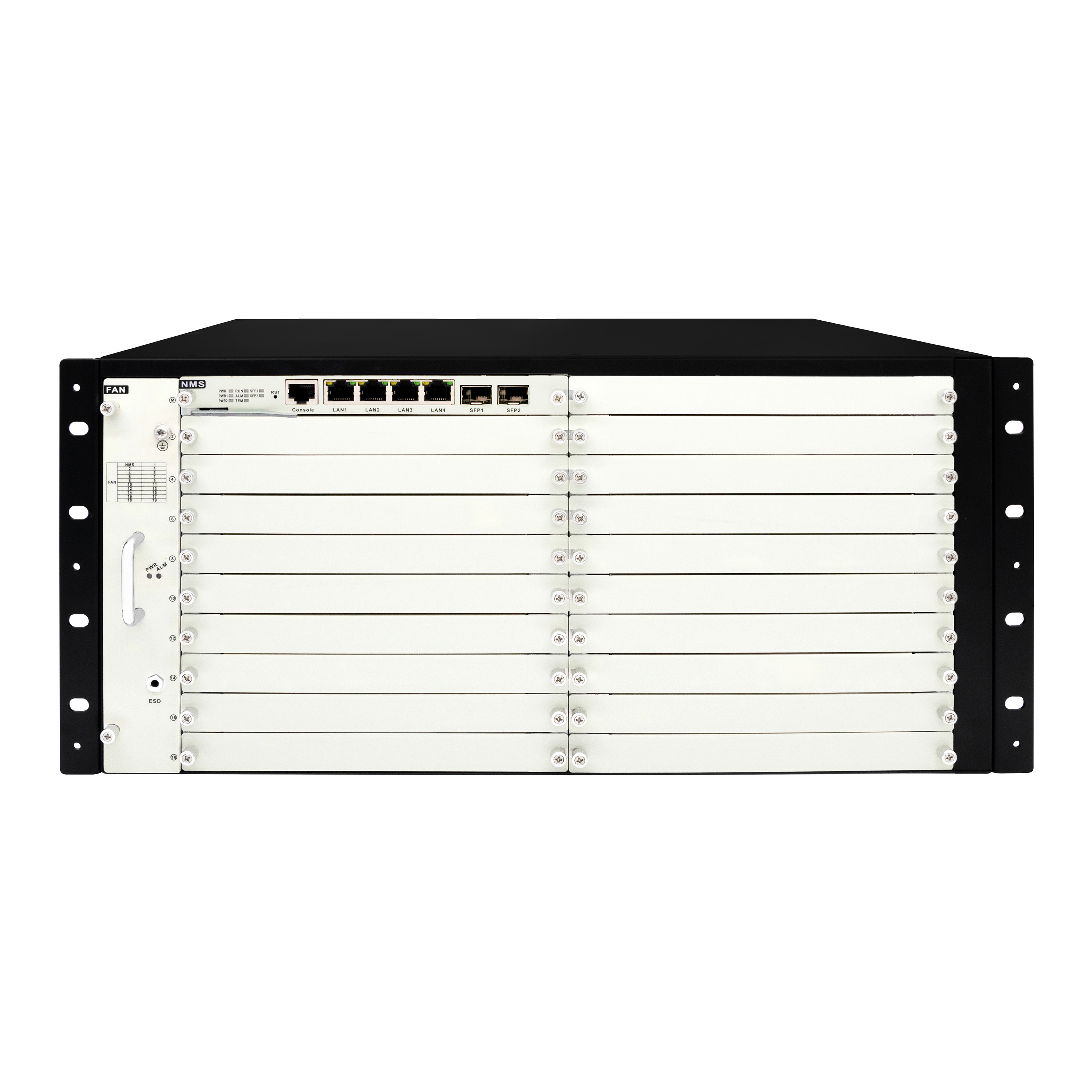

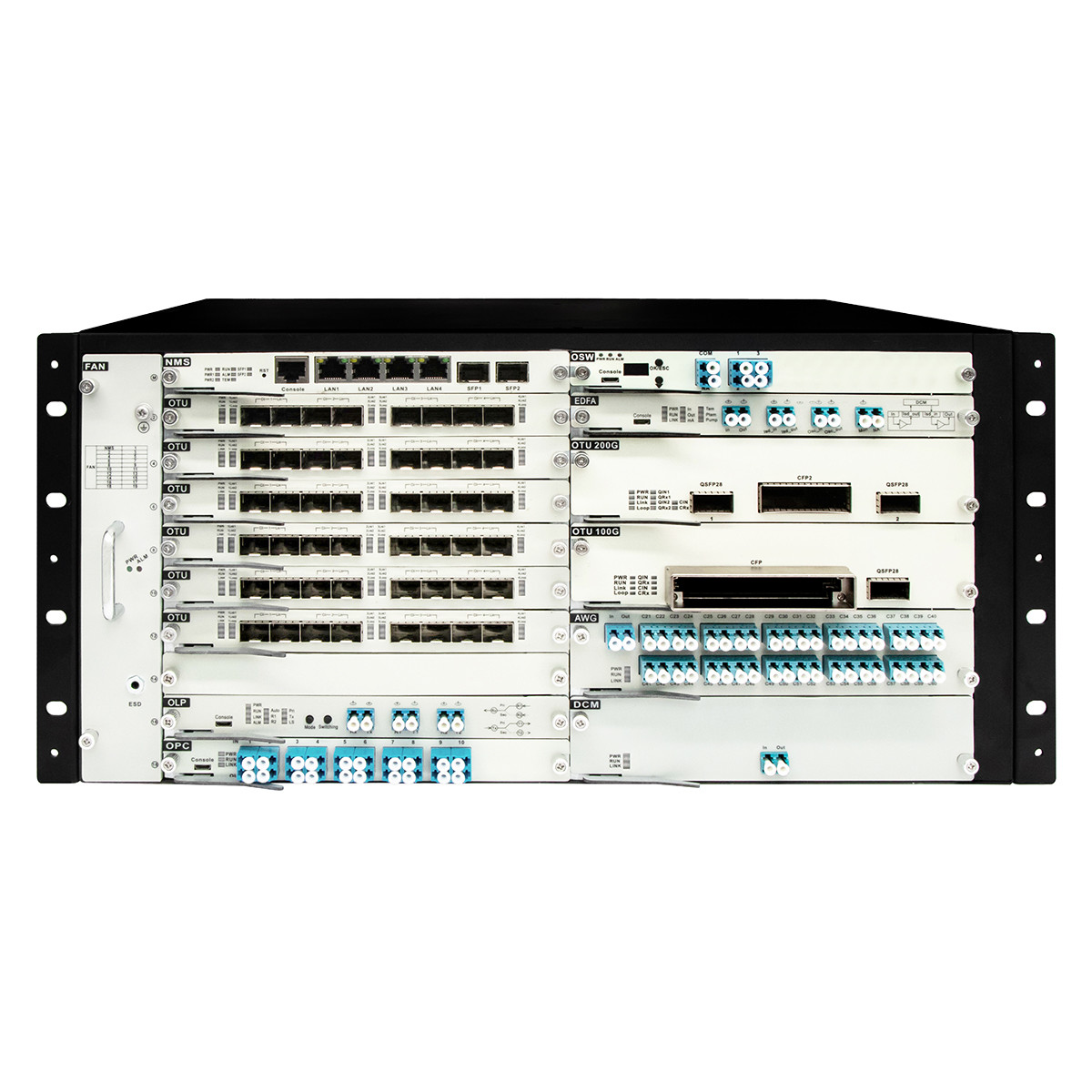

Panneau avant
Nom de l'organisme:
1. SLOT1 est destiné à l'insertion de la carte de contrôle NMS (Network Management System), tandis que SLOT2 à 19 peut accueillir différents types de cartes de visite.
2. FAN Slot: Utilisé pour le refroidissement du châssis. L'indicateur PWR étant allumé indique l'alimentation normale de l'emplacement du ventilateur. Si la lumière ALM est rouge, cela signifie un dysfonctionnement du ventilateur.la lumière ALM devrait être éteinte.
3Les feux d'indicateur:
- PWR: allumé - alimentation normale; éteint - pas d'alimentation ou anormal.
- ALM: allumé - dysfonctionnement du ventilateur ou alarme à haute température; éteint - normal.
Panneau arrière
1. La fente d'alimentation (PIU) est située à l'arrière de l'appareil, prenant en charge les options de courant alternatif (AC - APU) et de courant continu (DC - DPU).fournissant une redondance.
2Les feux d'indicateur:
- PWR-DC, PWR-AC: allumé - alimentation normale; éteint - pas d'alimentation ou anormal.
Paramètres du produit
| NAmé |
Dl'écriture |
| Capacité de transport |
Les données sont fournies par les autorités compétentes. |
| Unité de gestion du réseau |
Disque de gestion du réseau EMS |
| OTU |
Prise en charge de 1,25 G ~ 10 Gbps, 100 Gbps
- 1/2/4/8 /10Gbps Canaux en fibre optique
- Le CPRI: 2/3/4/5/6/7
- 1G/10G Ethernet LAN ou WAN PHY
- STM-4/16/64 Sonet/SDH
|
| Les produits de la catégorie 1 |
Le support 8ch/16ch/40ch/48ch |
| Le FEDER |
Amplificateur de fibres EDFA dopé à l'erbium |
| DCM |
DCM:G.652/G655 Module à fibre de compensation de dispersion |
| PLO |
Protection optique OLP |
| Taille |
Carte de services |
191 (W) x 253 (D) x 20 (H) mm |
| 1U Chassis à 4 fentes |
482.5 (W) x 350 (D) x 44,5 (H) mm |
| Chassis à huit fentes |
482.5 (W) x 350 (D) x 89 (H) mm |
| Chassis 5U à 20 fentes |
482.5 (W) x 350 (D) x 222,5 (H) mm |
| Environnement |
Température de fonctionnement |
-10°C à 60°C |
| Température de stockage |
-40°C à 80°C |
| Humidité relative |
5% ~ 95% Non condensé |
| Mode d'alimentation électrique |
L'alimentation électrique double, AC220V/DC-48V en option |
| Consommation d'électricité |
1U < 120W, 2U < 200W, 5U < 400W |
Questions fréquentes
1Vous êtes fabricant?
Oui, nous avons notre ligne de production et notre équipe de R&D.
Veuillez nous rendre visite via le lien VR ci-dessous pour voir notre bureau et notre zone de production.
Le projet de loi de 2005 prévoyait des mesures visant à améliorer la qualité de l'air et à améliorer l'efficacité de l'énergie.
2Quel est le délai de livraison si je commande?
Après avoir reçu le paiement, nous commençons la production.
Si vous commandez des modèles populaires, nous avons généralement des stocks.
Si nous n'avons pas de stock, le temps de production est généralement de 7 à 15 jours ouvrables pour moins de 50 pièces/paires.
3Comment allez-vous expédier ma commande?
Nous expédierons les marchandises par voie aérienne ((DHL, UPS ou FEDEX) ou par voie maritime ((pour les commandes en vrac)
Il est acceptable d'expédier les articles achetés via le compte d'expédition ou le transitaire du client.
Il faut 3 à 5 jours pour arriver à la douane locale pour le dédouanement.
4Quel est le MOQ?
1 pièce par paire.
Pour de nombreux modèles, nous avons des stocks, il est facile d'envoyer des échantillons pour vos tests.
5Je peux avoir une réduction?
Oui, et il est généralement basé sur la quantité et après l'essai d'échantillons.
