Commutateur de contournement par fibre industrielle Ethernet PoE 10G
Les ports Sfp 4*10G+8*10/100/1000 Mbps
Principales caractéristiques deCommutateur de contournement de fibre industrielle 10G

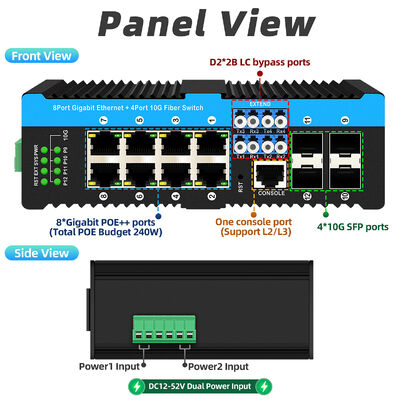

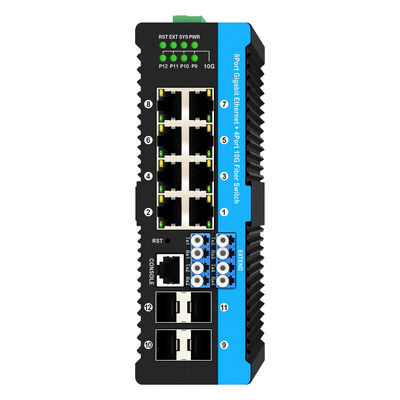

- 8x 10/100/1000Base-T RJ-45 et 4x 10GBase-FX Fibre SFP, un port de console
- Prise en charge IEEE 802.3af/à l'alimentation sur 1 ~ 8 ports RJ45

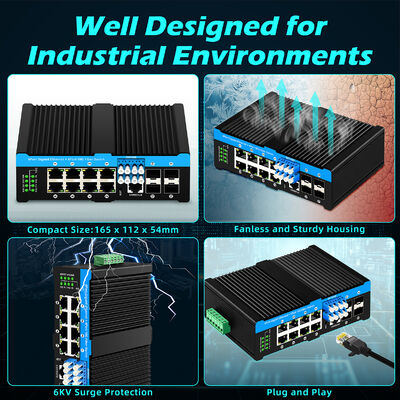

- Protection contre les surtensions Ethernet 6 KV, adaptée à un environnement extérieur difficile
- Prise en charge automatique MDI/MDIX
- Mode de régulation du débit: plein duplex avec la norme IEEE 802.3x, demi-duplex avec la norme de contre-pression
- Un mécanisme de commutation de stockage et de transfert
- Température de l'environnement de fonctionnement: -40 ° ~ 75 ° C
- Diagnostic du câble, mesure de la distance entre les points normaux ou brisés du câble
- Puissance d'entrée redondante 48VDC (48~52VDC) et polarité inverse de support
- Commutation de protection des anneaux Ethernet (ERPS) pour le câblage redondant
- Prise en charge de SNMPv1, v2, v3, gestion Web, prise en charge de la protection par mot de passe de connexion des utilisateurs et d'autres méthodes de configuration des appareils
Interface de gestion
Spécification du commutateur Ethernet PoE
|
Nom du produit
|
Commutateur de contournement par fibre industrielle 10G (4F+8TP)
|
|
Le numéro de modèle.
|
Le numéro d'immatriculation du véhicule doit être le numéro de référence de l'autorité compétente.
|
|
Port
|
4x 10GBase-FX fibre SFP+
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;
8x10/100/1000M UTP RJ45 ((Soutien à la détection automatique MDI/MDIX)
|
|
La norme
|
Je veux dire, IEEE 802.3: 10Base-T 10Mbit/s Ethernet
IEEE 802.3u: 100Base-TX, Ethernet rapide
IEEE 802.3z: 1000Base-T Gbit/s Ethernet par fibre optique
IEEE 802.3ae pour l'éthernet à 10 gigabits
IEEE 802.1d: STP (Protocole de l'arbre de l'étirement)
IEEE 802.1s: 100Base-TX, Ethernet rapide
IEEE 802.1w: RSTP (Rapid Spanning Tree Protocol) Le protocole de l'arbre à étendue rapide (RSTP) est un protocole de type IEEE 802.1w.
L'utilisation de l'unité de commutation de protection de l'anneau Ethernet (ERPS)
IEEE 802.1Q: réseaux virtuels locaux (VLAN)
IEEE 802.1X: Réseau basé sur les ports et MAC, contrôle d'accès, authentification
IEEE 802.3ad: Aggrégation des liens pour les liens parallèles avec LACP ((Protocole de contrôle de l'agrégation des liens)
IEEE 802.3x: Contrôle du débit pour le Full Duplex
IEEE 802.1ad: VLAN empilés
IEEE 802.1p: Protocole QoS/CoS de couche LAN 2 pour la hiérarchisation du trafic
IEEE 802.1ab: Protocole de découverte de couche de liaison (LLDP)
IEEE 802.1az: EEE (Éthernet écoénergétique)
IEEE802.3af: 15,4 W
Pour les appareils à commande numérique:
|
|
L'architecture du commutateur
|
Largeur de bande du système:176 Gbps (sans embouteillage)
Taille de la RAM: 4 Go
Délai de commutation: < 10 us
Buffer de paquets: 12 Mbit
Le débit: 95,23 Mpps
JUMBO frame: 12KB
Fonction MAC: 16K L2
|
|
Fonctionnalité étendue (facultatif)
|
Fonction de protection par contournement optique BYPASS
|
|
Le pouvoir
Consommation
|
8W (sans charge)
18W (charge complète)
|
|
8W (sans charge)
18W (charge complète)
|
Pour les appareils de commande électronique, le régulateur de tension doit être situé à l'intérieur de l'appareil.
puissance (bloc de borne amovible)
|
|
LED
|
Par unité: puissance 1 (rouge), SYS (rouge),
Port RJ-45: Lien/Actif (vert) Vitesse (jaune)
Port SFP Fibre: lien/actif (vert)
Indicateur d'extension
|
|
Température de fonctionnement
|
-40 ~ 75°C
|
|
Les dimensions
|
165 x 112 x 54 mm
|
|
Le poids
|
0.85kg
|
|
Montage de l'installation
|
Montage de rails
|
| Garantie |
3 ans |

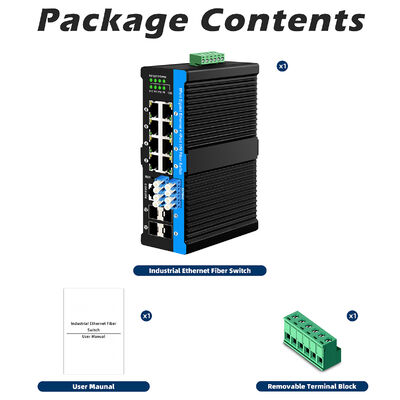

Liste des emballages:
- Mettre le produit dans un sac ESD, puis dans des mousses en PE avec emballage extérieur en carton.
- L'emballage standard contient généralement un dispositif principal, une carte de garantie et un manuel d'utilisation.
- Dimension de la boîte d'emballage pour 1 pièce: 23*16,5*5,8 cm
- 20 pièces dans une boîte d'emballage de 55,5*40*41 cm.
|
Liste d'emballage
|
Le contenu
|
Quantité de temps écoulé
|
Quantité de temps écoulé
|
|
Commutateur industriel PoE géré à 12 ports 10g
|
1
|
SET
|
|
Manuel de l'utilisateur
|
1
|
Le PC
|
|
Carte de garantie
|
1
|
Le PC
|
|
Bloc de borne amovible
|
1
|
Le PC
|
|
Note: Le commutateur POE géré industriellement n'inclut pas l'alimentation électrique et le module SFP.
|
Applications:
1. Transports intelligents (surveillance des autoroutes, des chemins de fer et des tunnels)
Déployée dans le réseau d'anneaux de fibres de surveillance vidéo en bordure de route et dans le tunnel du métro; les ports 8 × PoE connectent les caméras de circulation et les PLC de signaux de circulation.Optionnel BYPASS optique maintient la liaison de fibre active automatiquement une fois la panne de courant de commutateur unique, assurant une transmission continue de la vidéo et du signal de circulation dans des environnements extérieurs à température extrême et humides.
2Substation électrique et nouvelle énergie (PV/parc éolien)
Utilisé pour la surveillance des sous-stations et la collecte de données à distance de la centrale photovoltaïque/éolienne; PoE alimente les caméras de surveillance et les capteurs intelligents.La double redondance ERPS plus BYPASS empêche la panne du réseau de surveillance causée par une défaillance du dispositif à point unique, adapté à un environnement de sous-station EMI lourd.
3Métallurgie, mine de charbon et industrie pétrochimique
Construire un anneau de fibres industrielles pour le contrôle PLC de l'usine et le système de caméra de sécurité du périmètre; BYPASS contourner physiquement le nœud défectueux pour éviter l'effondrement de l'ensemble du réseau de production;la conception à haute température s'adapte à la température élevée, conditions d'atelier poussiéreuses et humides, PoE pour caméras industrielles résistantes aux explosions et collecteurs de champ.
4. Conservation de l'eau et surveillance de l'environnement
Les sites de surveillance de la qualité de l'eau des rivières et des réservoirs sont reliés par un réseau de fibres en chaîne; PoE alimente les capteurs de qualité de l'eau et les caméras hydrauliques.BYPASS garantit la connectivité en fibre avant et en aval même lorsque le site local est coupé, le téléchargement ininterrompu des données hydrologiques vers la salle de contrôle centrale.
FAQ:
Q1: Quelle est la fonction BYPASS de l'IM-FP4X88BGW?
R: Optionnel BYPASS optique fonctionne sur les ports 4 × 10G SFP +. Lorsque le commutateur est coupé ou anormal, les liaisons en fibre obtiennent un court-circuit physique en contournant le commutateur, en maintenant le réseau d'anneau intact,combiné avec ERPS pour la redondance de double liaison.
Q2: Spécification de sortie de PoE?
R: Tous les 8 ports RJ45 prennent en charge IEEE802.3af ((15.4W) & at ((30W), maximum 30W par port pour les caméras IP et les AP industriels. Mais si vous avez besoin de 60w, veuillez nous le dire.
Q3: Température de fonctionnement et installation extérieure disponibles?
R: -40°C ~ +75°C, protection contre les surtensions de 6KV, conception IP40 et DIN-rail, adapté aux sites industriels extérieurs, tunnels et difficiles.
Q4: Vitesse du port de fibre et modules SFP compatibles?
R: 4×10G SFP+ slots, compatibles avec les modules SFP+ industriels: MM 2km, SM 20km /40~120km.
Q5: Temps de récupération ERPS et topologie des anneaux?
R: la récupération ERPS < 50 ms, prend en charge la structure à anneau unique, à anneau secondaire et à anneau multiple, le BYPASS améliore la stabilité de l'ensemble du réseau.
