Module de dérivation optique à 4 canaux
Introduction au commutateur de dérivation optique OLP OBP
Le module de commutateur optique Olycom prend en charge les connexions fibre 100G/40G/10G/1G et 100M et offre des options monomode/multimode SC/LC.
Il peut également être personnalisé pour répondre aux besoins des chemins optiques des systèmes de test complexes et améliorer l'efficacité des tests de produits.
C'est un produit de base indispensable pour la surveillance et la protection des systèmes de communication optique, qui peut être connecté à des systèmes de communication optique haute densité.
- Faible perte d'insertion
- Haute stabilité
- Haute fiabilité
- Large plage de longueurs d'onde
- Faible diaphonie entre canaux
- Température de l'environnement de fonctionnement : -20℃ ~70℃
Spécification du protecteur hors tension
| Nom du produit |
Commutateur de dérivation fibre optique |

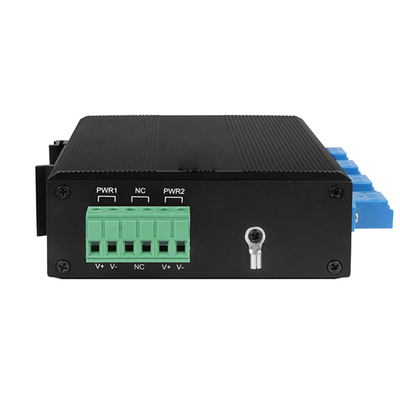

| Interface d'alimentation |
Bloc de jonction industriel standard. |
| Protection contre l'inversion de polarité |
Support |
| Interface fibre optique |
LC |
| Plage de longueurs d'onde |
850±40/1300±40nm ; 1260~1650nm |
| Longueur d'onde de test |
850/1300nm ; 1310/1550nm |
| Perte d'insertion |
Typ:0.6 dB Max:1.0 dB ; Typ:0.6dB Max:1.0 dB |
| Perte de retour |
MM≥30 dB SM≥50 dB |
| Diaphonie entre canaux |
MM≥35 dB SM≥55 dB |
| Perte de polarisation |
≤0.05 dB |
| Perte de longueur d'onde |
≤0.05 dB |
| Perte de température |
≤0.05 dB |
| Répétabilité |
≤0.05 dB |
| Tension de fonctionnement |
DC12V-52V |
| Durée de vie |
≥100000000 fois |
| Temps de commutation |
≤10 ms |
| Puissance optique de transmission |
≤500 mw |
| Environnement |
Température de travail : -20℃ ~ 70℃
Température de stockage : -40℃ ~ 85℃
|
| Dimensions |
114mmx93mmx35mm |

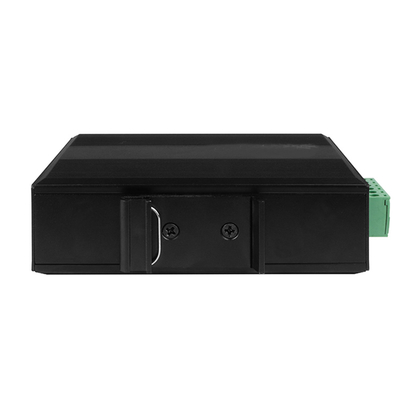

| Méthode d'installation |
Montage sur rail DIN |
| Indice de protection |
IP40 |
Application du commutateur de dérivation fibre
- Réseau métropolitain (MAN)
- Recherche et développement en laboratoire
- Surveillance du système
- Configuration dynamique du multiplexage d'ajout/de suppression

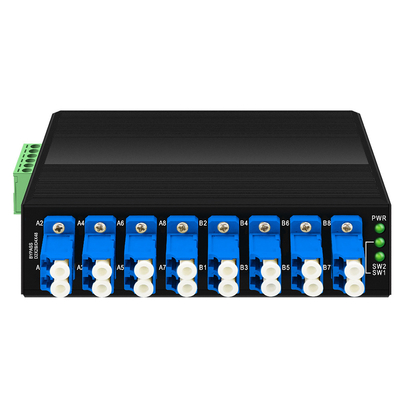

Indicateur LED
PWR : Indicateur d'alimentation de l'appareil
SW1 : Indicateur d'état de fonctionnement de la dérivation 1
SW2 : Indicateur d'état de fonctionnement de la dérivation 2
Dimensions
Installation
- Placez l'équipement sur un bureau suffisamment grand et stable ou sur un rail solide.
- Connectez l'adaptateur secteur à l'interface d'alimentation et branchez la prise secteur via le cordon d'alimentation.
- Connectez l'équipement au port correspondant via la fibre optique.
- Ne placez pas d'objets lourds sur l'équipement et assurez-vous que l'équipement dispose d'un bon environnement de ventilation et de dissipation thermique.
- Veuillez débrancher l'alimentation avant de brancher ou de débrancher l'adaptateur secteur.
- Connectez le cordon d'alimentation, branchez-le et allumez l'alimentation. Après le démarrage, l'indicateur LED affichera les conditions suivantes :
- L'indicateur PWR sera allumé ;
- Lorsque l'équipement a un ensemble de commutateurs lumineux : l'indicateur SW1 ou SW2 sera allumé ;
- Lorsque l'appareil a deux ensembles de commutateurs lumineux : SW1 et SW2 sont allumés simultanément.
