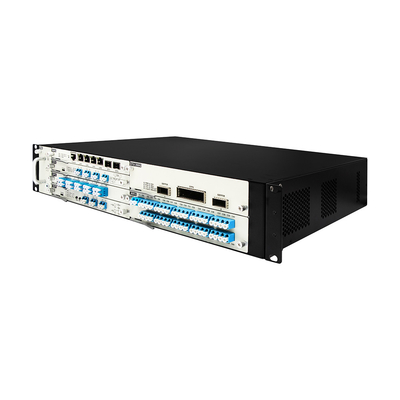

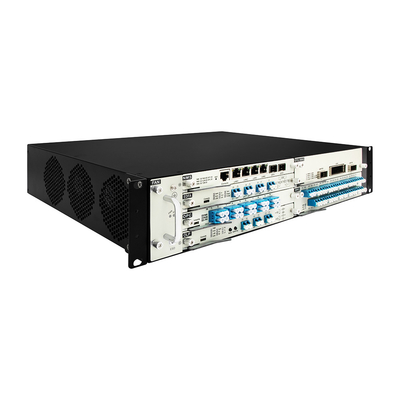

Système de transmission optique DWDM 19" 2U avec carte EDFA OTU DCM Système de transmission Wdm

• hauteur standard de 19 pouces et 2U;
• Intégration élevée: un rack unique prend en charge 7 emplacements de service général et 1 emplacement de gestion du réseau;
• Plateforme unifiée: supporte l'insertion mixte de différentes cartes de visite, gestion unifiée du réseau;
• Haute fiabilité: prise en charge simultanée de la protection de l'alimentation en courant alternatif et en courant continu 1+1;
• Une bonne dissipation thermique: trois ventilateurs haute performance à grande vitesse assurent une dissipation thermique suffisante;

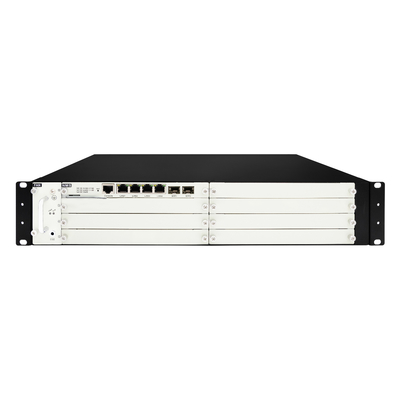

Panneau avant

1) SLOT1 peut être inséré dans la carte de commande principale du NMS, et SLOT2?? 7 peut être inséré dans différents types de cartes de service

FAN slot: Utilisé pour la dissipation de chaleur du châssis. Lorsque la lumière de l'indicateur PWR est allumée, cela signifie que l'alimentation de la prise du ventilateur est normale. Si l'indicateur ALM est rouge,cela signifie que le ventilateur est défectueuxNormalement, l'indicateur ALM devrait être éteint.

3) Indicateur lumineux: PWR: allumé: alimentation normale; éteint: aucune alimentation ou anomalie.

ALM: allumé: défaillance ou surchauffe du ventilateur; éteint: normal

Panneau arrière

1) La fente d'alimentation (PIU) est à l'arrière de l'appareil, prenant en charge à la fois AC (APU) / DC (DPU), alimentation 1 + 1 chaud de secours

2) Indicateur lumineux: PWR: allumé: alimentation normale; éteint: aucune alimentation ou anomalie.
