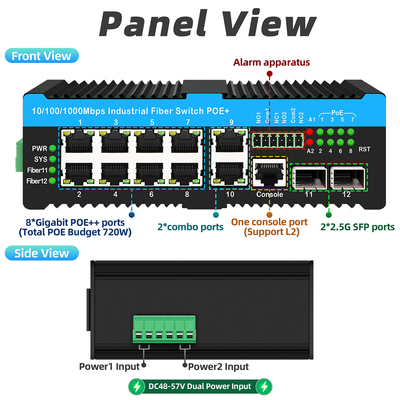

16 Commutateur Ethernet industriel géré par port 8RJ45+8SFP Commutateur POE avec 4*RS485+2*CAN BUS

Port SFP de 8 x 1000Mpbs

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 (support pour la détection automatique MDI/MDIX)

2 x bus CAN (identifiant de 11 bits de la trame standard, identifiant de 29 bits de la trame étendue,

Prise en charge des protocoles J1939, CANopen, DeviceNet et autres (configuration du micrologiciel requise)

4 x RS485 (support pour le protocole TCP/UDP)

1 x port de la console (RJ45, taux de Baud: 115200)

Mode de transmission: stockage et transmission

Largeur de bande du système:58 Gbps (non embouteillage)

Taille de la DRAM: 128M Taille du flash: 16M Taille du tampon de paquets: 4Mb

Le protocole

Pour les appareils à commande numérique, le numéro de série est le numéro de série.

Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil.

Les données de base sont fournies par l'autorité compétente de l'État membre dans lequel elles sont utilisées.

Les émissions de gaz à effet de serre ne doivent pas dépasser 1 MW.

Pour les appareils électroniques

Pour les appareils électroniques

Les produits de base doivent être présentés dans un emballage de qualité supérieure.

Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.

Pour les appareils à moteur électrique

Résultats de l'enquête

IEEE 802.1Q (VLAN)

Pour les appareils de traitement de l'air, les caractéristiques suivantes sont utilisées:

Les produits de la catégorie IEEE 802.3ad (LACP)

Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.

Le code de l'appareil est le code de l'appareil.

Le numéro d'immatriculation est le numéro d'immatriculation de l'entreprise.

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

Prend en charge le VLAN IEEE802.1q, le port VLAN, le VLAN basé sur Mac, le VLAN sous-réseau IP, le protocole VLAN, la conversion VLAN MVR.

Prend en charge la gestion de l'EEE IEEE802.3az (Éthernet économe en énergie), optimise la consommation d'énergie.

Prend en charge le STP, le RSTP, le MSTP, l'ITU-T G.8032 Ethernet Protection Ring (EPR).

Prend en charge le QoS, la classification de la transmission QoS, le CoS, le contrôle de la bande passante (direction d'entrée/sortie), la suppression des tempêtes, les services différentiels.

Prend en charge l'agrégation dynamique des liens IEEE 802.3ad LACP, l'agrégation des liens statiques.

Prend en charge la détection IGMP/MLD V1/V2/V3, le filtrage/ajustement IGMP, la requête IGMP.

Prend en charge le rapport IGMP, la détection de MLD.

Sécurité: basée sur le port et le Mac IEEE802.1X, RADIUS, ACL.

Il prend en charge les systèmes d'exploitation électronique de type IEEE802.3az EEE (Ethernet économe en énergie) TACACS+, HTTP/HTTPS, SSL/SSH v2.

Prise en charge de Cisco® comme CLI, gestion de réseau Web, SNMP v1/v2c/v3, Telnet.

Prise en charge de la mise à niveau logicielle via TFTP et HTTP, redondance du micrologiciel pour éviter les pannes de mise à niveau.

Prise en charge du RMON, du MIB II, du mirroring, du journal des événements, du DNS, du NTP/SNTP, de l'IEEE802.1ab LLDP.

Prise en charge de l'IPV6, de l'ICMP v6NTP/SNTP, du TFTP, du QOS et de l'ACL.

Prise en charge de SerialCRT, CLI, Telnet, SNMP, HTTP, SSH/SSL

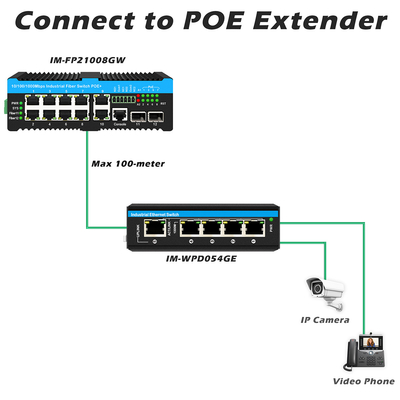

tension d'entrée de l'alimentation POE: 48V (maximum 52V),

Puissance de sortie d'alimentation PoE unique: 30 W (porte 1 à 8)

(les normes 802.3bt nécessitent des instructions spéciales)

Les normes: ISO 11898-2 (CAN à haut débit)

Taux de communication: 10 Kbps à 1 Mbps (configurable)

Nombre maximal de nœuds: 110 (correspondance par défaut de la résistance du terminal)

Résistance de borne: 120Ω (résistance de borne intégrée facultative pour chaque CAN)

Protection contre l'isolation: prise en charge de l'isolation en courant continu de 2500 V (facultatif)

Protocole de communication: prend en charge CAN 2.0A/B, CAN FD

La tension de la plage du bus est comprise entre -3V et +32V (protection contre les surtensions).

Les normes suivantes s'appliquent:

Mode de fonctionnement: Full-duplex ou semi-duplex (configurable)

Taux de communication: 115200 bps (configurable)

Nombre maximal de nœuds: 32 (par défaut) ou évolutifs à 256 (repetition requise)

Protection contre l'isolement: Prend en charge l'isolement en courant continu de 1500 V (facultatif)

Plage de tension du bus: -7V à +12V (surtension électrique)

Pour les appareils électroménagers:

Pour les véhicules à moteur électrique, la norme EN 55032:2015+AC:2016+A1:2020+A11:2020

La norme EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1 prévoit que:2021

Pour les véhicules à moteur électrique, la norme EN 61000-3-3:2013/A2:2021/AC:2022

Le CE-LVD:

Pour les véhicules à moteur électrique, la norme EN 62368-1:2020+A11:2020

La FCC:

Les produits de base doivent être présentés dans un emballage de qualité supérieure.4:2014

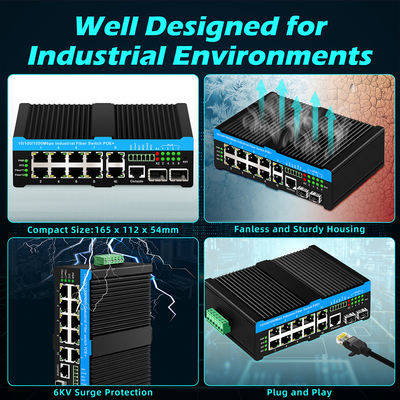

La coque: coque métallique ondulée; classe de sécurité: IP40;

Dimension: 158 x 114,8 x 60 mm;

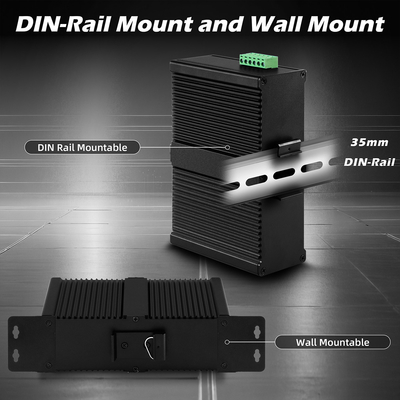

Méthode de montage:Montage sur rail
