Commutateur à 16 ports Poe Gigabit Vitesse Géré Commutateur Ethernet Industriel
L'alimentation à double alimentation DC48V

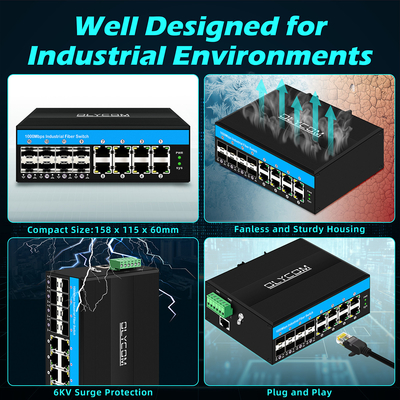

Caractéristiques clés de l'interrupteur de pu industriel géré

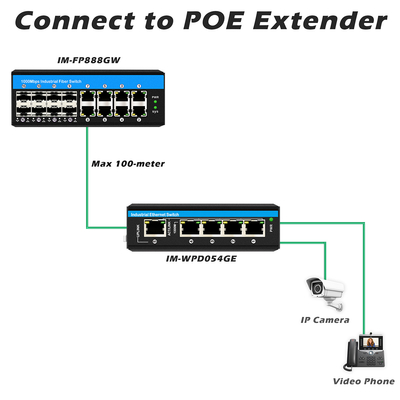

- Prise en charge de l'alimentation sur les caméras IP POE via le point d'accès sans fil (AP) de 5 catégories de câbles Ethernet.
- IEEE 802.3af/à alimentation sur 1 ~ 8 ports RJ45
- 8 ports RJ45 à détection automatique
- Port de fibre optique SFP de 8 x 1000 Mbps
- Protection contre les surtensions Ethernet 6KV, adaptée à un environnement extérieur difficile
- Prise en charge automatique MDI/MDIX
- Mode de régulation du débit: plein duplex avec norme IEEE 802.3x,demi-duplex avec norme de contre-pression
- Les données de référence doivent être conformes à la norme IEEE 802.3 10Base-T
- Un mécanisme de commutation de stockage et de transfert
- Température de l'environnement de fonctionnement: -40 ° ~ 75 ° C
Spécification du commutateur industriel à gigabit complet
| Nom du produit |
10/100/1000Mbps Commutateur de fibre POE industriel géré (8F+8TP) |
| Le numéro de modèle. |
Le numéro d'immatriculation du véhicule doit être indiqué. |

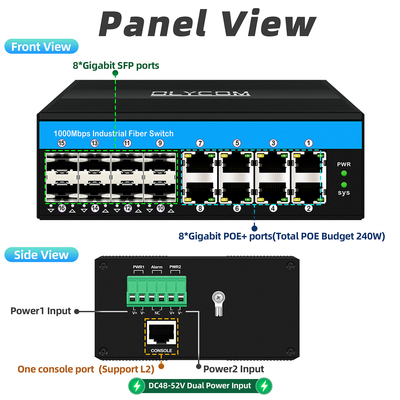

| Port |
Port SFP de 8 x 1000Mpbs
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Prise en charge de la détection automatique MDI/MDIX)
|
| La norme |
Je veux dire, IEEE 802.3Le système de mesure de l'échantillonnage est basé sur les données fournies par les États membres.1344Les données relatives à l'utilisation des appareils électroniques sont fournies à l'adresse suivante: IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identifiant du VLAND |
4096 |
| Cadre jumbo |
9.6KB |
| Taille de la table des adresses MAC |
8K |
| Caractéristiques de commutation |
Mode de transmission: stockage et transmission
Largeur de bande du système:58 Gbps (non embouteillage)
Taille de la DRAM: 128M Taille du flash: 16M Taille du tampon de paquets: 4Mb
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
Port SFP, distance de transmission: 20km, 40km, 60km, 80km, 100km
|
| Les LED |
Énergie, réseau, fibre |
| Énergie électrique |
tension d'entrée de l'alimentation POE: 48V (maximum 52V),
Puissance de sortie d'alimentation PoE unique: 15,4 W (porte 1 à 8)
(802.3pour les normes, des instructions spéciales sont nécessaires)
|
| Environnement |
Température de fonctionnement: -40 °C -75 °C; Température de stockage: -40 °C -85 °C;Humidité de travail: 10% -90% non condensante; Humidité de stockage: 10% -95% non condensante |
| Normes de l'industrie |
EMI:FCC Partie 15 sous-partie B Classe A,EN 55022 Classe A
Le système de gestion de la circulation électrique (EMS): EN 61000-4-2 (ESD) niveau 3, EN 61000-4-3 (RS) niveau 3, EN 61000-4-4 (EFT) niveau 3, EN 61000-4-5 (surge) niveau 3, EN 61000-4-6 (CS) niveau 3, EN 61000-4-8; contrôle du trafic: NEMA-TS2; vibration:Pour les appareils électroniquesLes données sont fournies par les autorités compétentes de l'UE.
|
| Sécurité |
Marquage CE, commercial ; CE/LVD EN60950 |
| Informations mécaniques |
La coque: coque métallique ondulée; classe de sécurité: IP40;
Dimension: 158 x 114,8 x 60 mm;
Méthode de montage:Montage sur rail
|
| Garantie |
3 ans |
Application du projet
Étapes de production
Soudage: souder les composants nécessaires
Nettoyage: Pour éviter tout dysfonctionnement dû à la poussière ou aux restes sur les cartes PCB.
Le montage: Construit des composants d'un produit, comme des panneaux, des vis, des cartes PCB.
Tests: Pour s'assurer que le produit fonctionne bien après montage
Le vieillissement: Pour vérifier si le produit peut fonctionner en douceur pendant une longue période sans défauts mineurs tels que les indicateurs LED, la tension.
Tests: Pour vérifier si le produit peut traiter correctement les données ou les signaux vidéo. Perte de données? Vitesse de transmission correcte? Échec des paquets de données? Ces questions seront vérifiées dans cette procédure.
Tests de contrôle qualité: Il s'agit du troisième et aussi dernier contrôle de la qualité du produit. S'il réussit, notre personnel d'emballage l'emballa selon les exigences du client et attache à la boîte d'emballage une étiquette de produit.
Lorsque tout ce qui précède sera fait, le produit sera mis sur le marché.
FAQ:
1Quelle est la puissance d'entrée?
R: Pour les commutateurs non gérés par PoE, il reçoit DC12V ~ 52V, pour les commutateurs gérés par PoE, il reçoit DC48V ~ 52V. Tous les modèles prennent en charge une entrée redondante.
2Quel est le budget du POE?
R: La sortie PoE standard est de 30 W par port.
Prenons par exemple l'IM-FP288GW, il a 8 ports PoE, donc le budget est de 30W/port*8 ports=240W.
Nous pouvons également prendre en charge la sortie de 60W si nécessaire, veuillez confirmer avec nous.
3Comment puis-je installer l'appareil?
R: Tous les modèles de cette série prennent en charge le montage DIN35/Mural.

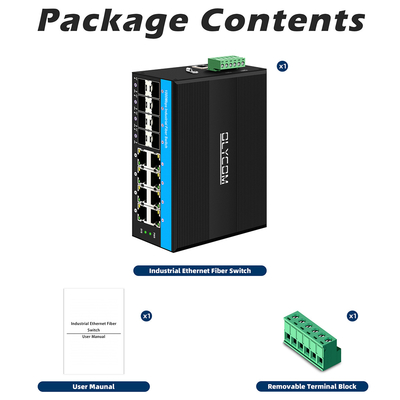

Il nécessite des accessoires nécessaires à l'installation tels que des vis, un kit de montage, etc., certains d'entre eux sont inclus dans la boîte d'emballage, d'autres non.
4Si c'est possible d'écrire l'étiquette comme je le veux?
R: Oui, veuillez simplement envoyer le contenu et le format, et nous imprimerons un échantillon pour votre confirmation.
L'étiquette est généralement fixée sur le panneau latéral.
5Est-il possible d'imprimer mon logo?
R: Oui, généralement sur le panneau supérieur de l'appareil.
