Commutateur PoE industriel à courant continu pour les systèmes de sauvegarde solaire et de batterie
Principales caractéristiques du commutateur d'entrée en courant continu de 12 V/24 V/48 V

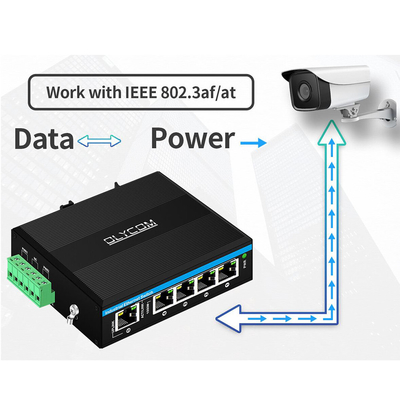

- Prise en charge de l'alimentation sur les caméras IP PoE via le point d'accès sans fil (AP) de 5 catégories de câbles Ethernet.
- IEEE 802.3af/à alimentation sur 1 à 4 ports RJ45
- 4 ports RJ45 à détection automatique 10/100/1000Mbps
- Port réseau de liaison montante de 1 x 10/100/1000Mbps
- Améliorateur de tension intégré pour l'entrée DC12-48V pouvant être utilisé pour l'énergie solaire/le système de coffre/le système VoIP/le système de sécurité CCTV
- Protection contre les surtensions Ethernet 6KV, adaptée à un environnement extérieur difficile
- Prise en charge automatique MDI/MDIX
- Mode de régulation du débit: plein duplex avec la norme IEEE 802.3x, demi-duplex avec la norme de contre-pression
- Le système est conforme à la norme IEEE 802.3 10Base-T et à la norme IEEE 802.3u 1000Base-TX
- Puissance maximale de 15,4 W sous la norme af, 30 W sous la norme pour chaque port PoE
- Détecter les modèles PoE des équipements électriques.
- Température de l'environnement de fonctionnement: -40°C à 75°C
| Nom du produit |
Commutateur de réseau industriel PoE de 10/100/1000Mbps (5TP) |
| Le numéro de modèle. |
Le nombre d'équipements utilisés est le suivant: |
| Port |
Port réseau de liaison montante de 1 x 10/100/1000Mpbs
4 x10/100/1000M UTP RJ45 ((Soutien à la détection automatique MDI/MDIX)
|
| Le protocole |
Pour les appareils à commande numérique, le numéro de série est le numéro de série.
Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil.
Les données de base sont fournies par l'autorité compétente de l'État membre dans lequel elles sont utilisées.
Les émetteurs-récepteurs électroniques doivent être équipés d'un système d'exploitation électronique.
Pour les appareils de traitement des données électroniques
|
| Caractéristiques de commutation |
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 10 Gbps (sans embouteillage)
Taux de transfert: 14,88 Mpps
2K: 2K: 2K: 2K:
Taille du tampon de paquets: 1,75 Mb
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
|

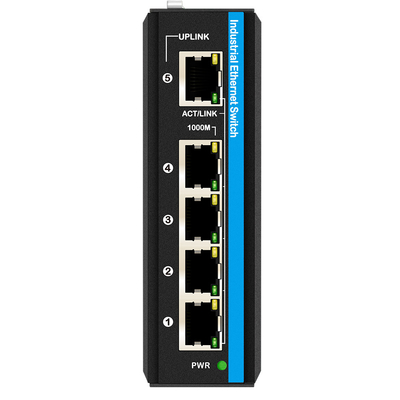

| Les LED |
Énergie, réseau
PWR: Puissance
Orange cuivre: indicateur de vitesse
En marche: vitesse de travail est de 1000 Mbps
Éteint: déconnecté ou vitesse de travail de 10/100 Mbps
Vert cuivre: indicateur de lien/action
On: transmission normale
Clignant des yeux: en transmission
Éteint: la transmission n' est pas normale
|
| Énergie électrique |
Voltage d'entrée de l'alimentation PoE: DC12V-48V
Puissance de sortie d'alimentation PoE unique: 15,4 W/30 W (porte 1 à 4)
Budget total pour le secteur de l'électricité: 120 W
Voltage de sortie PoE: DC48V, PoE actif
|
| Environnement |
Température de fonctionnement: -40 °C à 75 °C
Température de stockage: -40°C à 85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
| Normes de l'industrie |
ESD: IEC61000-4-2, ±15 KV de contact avec l'air, ±6 KV
Électricité électrique: IEC61000-4-4, générale ±6KV
Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV
|
|
Certification
|
Le système d'échantillonnage doit être conforme à la norme CE-EMC.
La norme EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 est modifiée.
Pour les véhicules à moteur électrique, la norme EN 61000-3-3: 2013/A2: 2021/AC:2022
Le système d'avertissement doit être conforme à la norme CE-LVD.2020
La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4: 2014
|
|
Garantie
|
3 ans, support technique à vie
|
Liste d'emballage
- Un commutateur
- 1pc manuel d'utilisation
Nom de l'entreprise
Les accessoires (support DIN, alimentation, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage
S'il vous plaît, préparez-le vous-même ou achetez un ensemble complet chez nous.
Informations sur les boîtes d'expédition
Taille du produit: 11,4*9,3*3,5 cm
Taille de la boîte intérieure: 23*16,5*5,8 cm
Poids du produit: 0,35 kg
Poids de l'emballage: 0,45 kg
Taille de la boîte principale: 67*33*47cm
Quantité d'emballage: 40 pièces
Poids de l'emballage: 20 kg
Application de l'interrupteur de bord PoE hors réseau
Dans un système PoE, la plupart des appareils reçoivent une tension DC48V ou même supérieure pour fonctionner, si ce n'est que DC12V ou DC24V, PoE ne fonctionnera pas).
Il y a une augmentation de tension intégrée dans le modèle IM-WP054BGE qui stimule une faible entrée en courant continu (généralement DC12V ~ DC48V) à partir de l'adaptateur secteur, de l'onduleur, de la batterie, etc.
Ensuite, le PoE sera activé pour les scénarios de sécurité CCTV.
Vous trouverez ci-dessous quelques applications populaires
- Système d'énergie solaire
- Réseau de véhicules
- Système de sécurité de vidéosurveillance résidentielle
Voir l'explication détaillée suivante
Pour les scénarios ci-dessus, nous avons différents kits de montage pour une installation facile.
Dans l'ensemble, l'IM-WP054BGE aide
1, Augmenter le DC12V/DC24V à DC48V
2, Communication intelligente avec des appareils IP
Énergie d'alimentation des appareils PoE
Transmettez uniquement le signal de réseau avec des dispositifs non PoE
Il s'agit d'une solution idéale pour les systèmes de surveillance de la puissance basse tension.
Méthode de montage
Options de commande
| Le numéro d'immatriculation doit être le suivant: |
Commutateur Ethernet industriel
5*100/1000M, non géré, non PoE, double entrée DC12V~DC52V
Idéal pour les réseaux de véhicules ou les systèmes d'automatisation industrielle
|
| Le numéro d'enregistrement doit être le suivant: |
Commutateur PoE industriel
5*100/1000M, non géré, PoE af/at pour le port 1~4, budget 120W
Le système de régulation de la tension doit être équipé d'un système de régulation de la tension.
Remarque: le PoE bt*60W est facultatif.
Idéal pour les caméras de surveillance
|
| Le nombre d'équipements utilisés est le suivant: |
Commutateur PoE industriel
5*100/1000M, non géré, PoE af/at pour le port 1~4, budget 120W
Pour les appareils de commande électrique, la valeur de l'entrée doit être supérieure ou égale à:
Avec booster de puissance interne
Idéal pour le réseau de véhicules ou le système solaire
|
|
Le numéro d'enregistrement est le suivant:
|
Commutateur PoE industriel
5*100/1000M, non géré, port 1*PD ((30W/60W/90W) + PoE activé pour le port 1~4, pas besoin d'utiliser une alimentation supplémentaire
Idéal pour les caméras de surveillance
|
| Le nombre d'équipements utilisés est le suivant: |
Commutateur géré par le Web industriel
5*100M/1000M, géré par le Web ((QoS, VLAN, etc.), non PoE
Pour les appareils de commande électrique, la valeur de l'entrée doit être supérieure ou égale à:
Idéal pour les systèmes d'automatisation industrielle
|
Questions fréquentes
1Sur quelle puce est-il basé?
Olycom: réaltek
2Je peux le personnaliser?
Olycom: Oui. Nous soutenons les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bloc de borne d'alimentation, etc.)
3Je peux le connecter à des appareils 10/100M?
Tous les ports sont détectés automatiquement.
4Tu fais du SKD/CKD?
R: Oui
En tant qu'usine, nous avons fait face à ce problème plusieurs fois.
