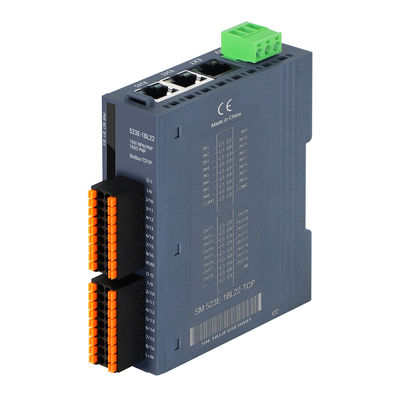

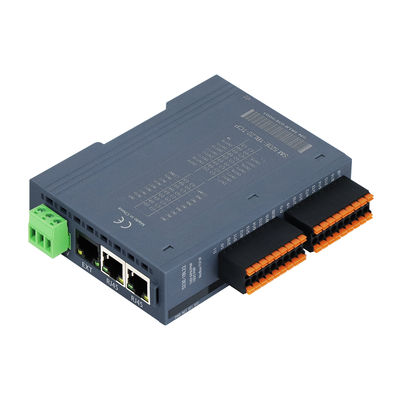

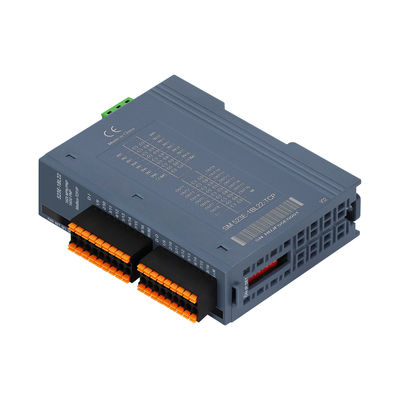

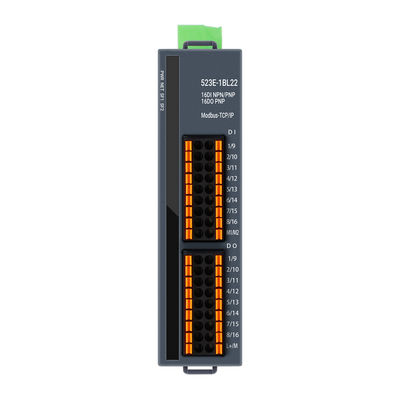

Modbus-TCP bus PAL Système d'entrée/sortie 16DI+16DO PNP DC24V Entrée 2RJ45 IP20 pour le contrôle industriel

Coupleur évolutif distribué OM523E

Spécifications techniques

Tension de fonctionnement

24VDC (18VDC~28VDC)

Consommation de courant de fonctionnement

Les différents modèles de produits varient, veuillez vous référer au manuel du produit pour plus de détails.

Protection de l'alimentation

Protection anti-connexion inversée, absorption des surtensions

Interface de communication

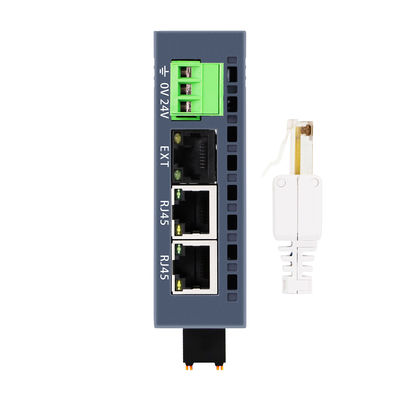

2*RJ45

Interface du module d'extension

1*RJ45

Type de terminal d'alimentation

Connecteurs enfichables, borniers à vis

Type de terminal de signal

Connecteur enfichable, port de connexion PUSH-IN direct

Instructions d'affichage

Voyant d'alimentation, voyant vert NET, voyant rouge SF

,5msProtocole

Modbus-TCP/IP

Catégorie maître-esclave

Périphérique esclave indépendant

Point d'E/S d'ontologie

 Oui, voir les données de commande pour plus de détails

Seuil de protection contre les surintensités

1.5A

,5msTemps de réponse E/S

Minimum 5ms

Capacités d'extension

Prend en charge l'extension de 16 modules EM500E-EM

Longueur du câble (blindé)

Maximum 500m

Longueur du câble (non blindé)

Le point d'entrée le plus long est de 300m, le point de sortie le plus long est de 150m

Paramètres esclaves

Paramètres IP

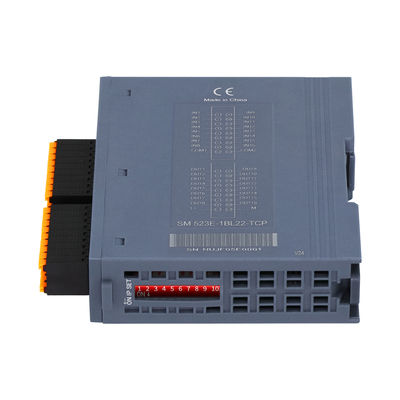

Réglé par commutateur DIP ou page Web

Nombre maximum de stations par segment

255 (Le nombre spécifique de stations prises en charge est déterminé par la station principale)

Environnement de travail

Température de fonctionnement

-20~60

℃Humidité de fonctionnement

5%~90% (sans condensation)

Niveau de protection

IP20

Dimensions (L*l*H)

27mm*104mm*114mm

Emballage

Numéro de produit

Coupleur évolutif distribué à bus interne vertical OM521E, bus Modbus-TCP, 3 ports RJ45, bus de fond de panier WellAUBUS (câble réseau à port RJ45 noir en cascade, module de câble réseau Catégorie 5e (limité à 20 mètres), câble d'extension total (limité à 150 mètres), et 16 modules peuvent être étendus. Alimentation 24VDC, avec réglage de l'adresse IP de la station par commutateur à 8 positions, le corps est équipé de 32DI (entrée cathode commune/anode commune), niveau de protection IP20, prend en charge l'installation sur rail DN35

OM521E-1BL22-TCP

Coupleur évolutif distribué à bus interne vertical OM522E, bus Modbus-TCP, 3 ports RJ45, bus de fond de panier WellAUBUS (cascade de câble réseau à port RJ45 noir, module de câble réseau Catégorie 5e (limité à 20 mètres), câble d'extension total (limité à 150 mètres) et peut être étendu à 16 modules. Alimentation 24VDC, avec codeur à 8 positions pour régler l'adresse IP de la station, le corps est équipé de 32DO (sortie PNP), niveau de protection IP20, prend en charge l'installation sur rail DN35

OM522E-1BL22-TCP

Coupleur évolutif distribué à bus interne vertical OM523E, bus Modbus-TCP, 3 ports RJ45, bus de fond de panier WellAUBUS (cascade de câble réseau à port RJ45 noir, longueur entre le module de câble réseau Catégorie 5e (limité à 20 mètres), câble d'extension total (limité à 150 mètres), et 16 modules peuvent être étendus. Alimentation 24VDC, avec réglage de l'adresse IP de la station par commutateur à 8 positions, le corps est équipé de 16DI (entrée cathode commune/anode commune), 16DO (sortie PNP), niveau de protection IP20, prend en charge l'installation sur rail DN35

OM523E-1BL22-TCP
