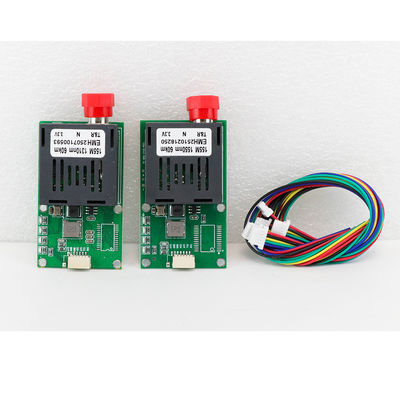

Module optique de drone conforme à la norme CE TTL Données FC/ST/SC Fibre20KM/40KM/60KM/80KM

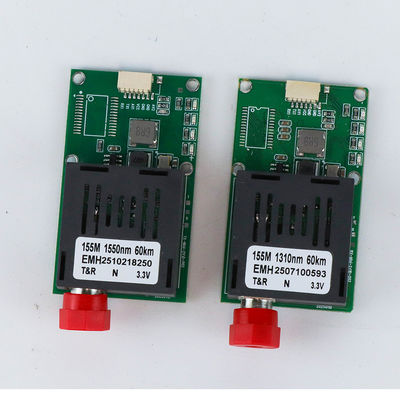

Module drone à fibre optique“ Tethered ”


Côté ciel

La longueur d'onde du câble à fibre optique du côté ciel est de 1490 nm, et l'interface est définie comme suit : RX/TX/AV/VCC/GND. RX est connecté au CRSFTX du contrôleur de vol, TX est connecté au CRSFRX du contrôleur de vol, et AV est connecté au port de sortie du signal AV du contrôleur de vol.

Côté sol

La longueur d'onde du câble à fibre optique du côté sol est de 1550 nm, et l'interface est définie comme suit : RX/TX/AV/CC/GND. RX est connecté au CRSFTX du récepteur de la télécommande, TX est connecté au CRSFRX du récepteur de la télécommande, et AV est transmis au port d'entrée du signal AV de l'écran ou du VTX. Description : Cet appareil est développé pour le système de transmission de signaux des drones avec 1 vidéo analogique et 1 signal de niveau TTL. L'appareil présente les caractéristiques de sécurité et de fiabilité, de performances stables, de légèreté globale et d'un excellent rapport coût-performance.


Les systèmes de communication par drones industriels nécessitent bien plus qu'une simple transmission de données sans fil. À mesure que les capacités de charge utile continuent d'évoluer, les drones modernes doivent gérer simultanément le contrôle de vol, la télémétrie, la vidéo haute définition, le traitement IA et diverses données de capteurs tout en maintenant une communication fiable sur de longues distances.

Les modules de communication par fibre optique offrent une solution idéale en fournissant une latence ultra-faible, une bande passante élevée, une forte immunité électromagnétique et une transmission sécurisée sur longue distance. Ils sont largement déployés dans les drones“ tethered ”, les drones industriels et les systèmes sans pilote critiques.

1. Transmission du contrôle de vol et de la télémétrie

Le module TTL sur fibre optique fournit un canal de communication série transparent entre le contrôleur de vol et la station de contrôle au sol.

Les données typiquement transmises comprennent :

* Commandes de contrôle de vol

* Missions de points de passage automatiques

* Commandes de retour au domicile

* Données de positionnement GPS

* Informations d'attitude IMU

* Cap de la boussole

* Altitude et vitesse

* État de la batterie

* Surveillance de l'état des moteurs

* Retour d'information de télémétrie en temps réel

La communication du contrôle de vol étant critique pour la sécurité, le canal série est conçu pour offrir une transmission stable, déterministe et à faible latence sur de longues distances.

2. Transmission vidéo haute définition

Le module Gigabit Ethernet sur fibre optique est conçu pour les charges utiles gourmandes en bande passante nécessitant une communication IP continue.

Les applications typiques comprennent :

* Caméras HD 1080P / 4K

* Streaming vidéo H.264 / H.265

* Caméras bi-spectrales EO/IR

* Caméras de surveillance panoramique

* Systèmes de caméras PTZ

* Appareils de charge utile basés sur IP

L'interface Gigabit Ethernet fournit une bande passante suffisante pour la transmission vidéo en temps réel tout en maintenant une excellente qualité d'image sur des liaisons fibre longue distance.

3. Calcul IA et charges utiles intelligentes

Les drones industriels modernes intègrent de plus en plus de plateformes d'edge computing basées sur l'IA pour l'analyse d'images en temps réel et la prise de décision autonome.

Les charges utiles typiques comprennent :

* Ordinateurs d'edge IA

* Plateformes NVIDIA Jetson

* PC industriels embarqués

* Systèmes de reconnaissance d'objets

* Systèmes de suivi intelligents

* Systèmes d'inspection autonomes

Le canal fibre Ethernet permet la transmission à haute vitesse des résultats de traitement IA, des informations de capteurs et de la communication réseau entre l'équipement embarqué et la station au sol.

4. Systèmes LiDAR, Radar et de cartographie

Les drones d'arpentage et d'inspection transportent fréquemment des équipements de détection à haut débit de données.

Les charges utiles typiques comprennent :

* Scanners LiDAR

* Systèmes radar SAR

* Caméras multispectrales

* Caméras hyperspectrales

* Systèmes photogrammétriques

* Équipement de cartographie 3D

Ces capteurs génèrent en continu de grands volumes de données, ce qui fait de la transmission Gigabit Ethernet sur fibre une solution idéale.

5. Drones d'inspection industrielle

Les systèmes de communication par fibre optique sont largement utilisés pour les tâches d'inspection industrielle où une communication stable est essentielle.

Les applications typiques comprennent :

* Inspection des lignes de transport d'électricité

* Inspection des éoliennes

* Inspection des pipelines de pétrole et de gaz

* Installations pétrochimiques

* Inspection ferroviaire

* Inspection des infrastructures routières

* Surveillance des ponts

* Centrales solaires

* Infrastructures de villes intelligentes

La transmission par fibre offre une excellente résistance aux interférences électromagnétiques couramment rencontrées dans les environnements industriels.

6. Systèmes de drones“ Tethered ”

Les drones“ tethered ”nécessitent une communication continue et fiable entre la plateforme embarquée et la station au sol.

Un câble de communication“ tethered ”typique se compose de :

* Câble à fibre optique renforcé au Kevlar

* Âme de traction haute résistance

* Gaine de protection flexible

* Fibres optiques monomodes

Les spécifications courantes comprennent :

* Fibre monomode G.657.A2

* Structure à 2 ou 4 cœurs

* Diamètre de câble de 1,2 mm

* Résistance à la traction de 100 N

Cette construction permet un enroulement et un déroulement continus tout en maintenant une communication stable pendant les missions de longue durée.

7. Sécurité publique et intervention d'urgence

Les modules de communication par drone à fibre optique sont bien adaptés aux opérations de sécurité publique nécessitant une communication fiable et sans interférence.

Les applications typiques comprennent :

* Secours d'urgence

* Soutien aux pompiers

* Intervention en cas de catastrophe

* Surveillance des inondations

* Recherche et sauvetage (SAR)

* Gestion du trafic

* Surveillance des frontières

* Surveillance par les forces de l'ordre

Une communication optique fiable contribue à garantir l'exécution ininterrompue des missions dans des environnements complexes.

8. Systèmes de drones de défense et anti-brouillage

Contrairement à la communication RF conventionnelle, la transmission par fibre optique est immunisée contre les interférences électromagnétiques et le brouillage radiofréquence.

Les applications typiques liées à la défense comprennent :

* Surveillance tactique

* Sécurité des frontières

* Surveillance côtière

* Soutien à la guerre électronique

* Systèmes de drones anti-brouillage

* Transmission de données sécurisée

La liaison physique par fibre offre une communication hautement fiable pour les opérations critiques où l'intégrité de la communication est essentielle.

9. Architecture de communication de drones à double canal

Un déploiement industriel courant combine deux canaux de communication indépendants :

TTL sur fibre

* Contrôle de vol

* Télémétrie

* Communication de capteurs

* Commandes de mission

Gigabit Ethernet sur fibre

* Vidéo HD

* Calcul IA

* Caméras IP

* LiDAR

* Radar

* Charges utiles réseau

En séparant le trafic de contrôle des données de charge utile à large bande passante, le système minimise les interférences de communication et améliore la fiabilité opérationnelle globale.

Dimension
