Olycom gère le commutateur industriel en fibre optique
1. Vue d' ensemble du produit

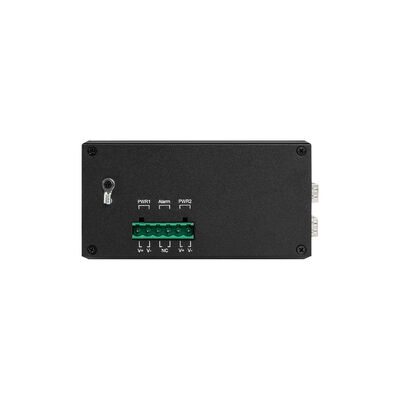

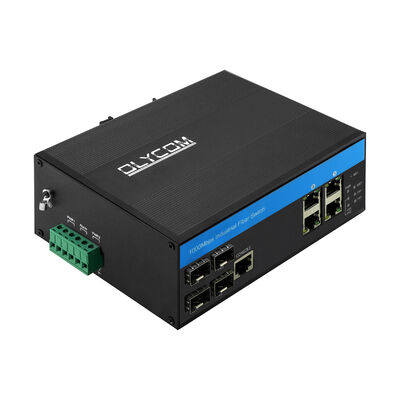

1.1 L'IM-FP444GW est un commutateur de fibre PoE géré de qualité industrielle conçu pour une transmission Ethernet et fibre à haute fiabilité dans des environnements difficiles.Il intègre des ports SFP à fibre optique 4 × 100/1000/2500Mbps avec des ports RJ45 à PoE 4 × 10/100/1000Mbps, fournissant une solution d'accès et d'agrégation flexible pour les réseaux industriels, la surveillance extérieure et les architectures de fibres distribuées.
1.2 Conforme à la norme IEEE 802.3af/at, le commutateur fournit jusqu'à 30 W par port PoE avec un budget énergétique total de 120 W, assurant une puissance et une transmission de données stables aux caméras IP, aux points d'accès sans fil,et dispositifs de bordure. avec son boîtier métallique IP40, son montage sur rail ou sur mur DIN et une large plage de température de fonctionnement de -40°C à +75°C,L'IM-FP444GW est conçu pour un fonctionnement continu dans des applications industrielles et extérieures exigeantes.
2. Caractéristiques clés
L'IM-FP444GW combine une gestion avancée de la couche 2, une protection industrielle et des capacités de commutation de haute performance:
-
Conception hybride de la fibre et du PoE: ports SFP 4 × 2.5G pour la transmission de fibres à longue distance et ports PoE 4 × Gigabit RJ45.
-
Délivrance d'électricité industrielle en mode PoE: 802.3af/at conforme à l'IEEE, 30 W par port, budget total en PoE de 120 W, sortie de 48 V.
-
Gestion avancée de la couche 2 - Prend en charge VLAN (802.1Q), QoS, IGMP/MLD snooping, agrégation des liens LACP et contrôle de la bande passante.
-
La protection et la redondance des anneaux prend en charge STP, RSTP, MSTP et ITU-T G.8032 Ethernet Protection Ring (EPR) pour une récupération rapide du réseau.
-
Fiabilité industrielle 6KV Ethernet protection contre les surtensions, protection ESD jusqu'à ± 15KV dans l'air, conformité EMC de qualité industrielle.
-
Performance de commutation élevée Capacité de commutation de 28 Gbps, débit de transfert de 20,83 Mpps, table MAC 8K, images jumbo de 9,6 KB.
-
Gestion flexible: interface graphique Web, interface utilisateur similaire à Cisco®, SNMP v1/v2c/v3, Telnet, SSH, HTTPS et redondance du micrologiciel.
-
Caractéristiques de diagnostic et d'efficacité énergétique: EEE IEEE 802.3az, diagnostic par câble, miroirage des ports, RMON et enregistrement des événements.
3. Spécification
|
Nom du produit
|
10/100/1000Mbps Commutateur de fibre industrielle PoE géré ((4F+4TP)
|
|
Le numéro de modèle.
|
Le numéro IM-FP444
|
|
Port
|
4*100/1000/2500Mpbs ports SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km
MM: 1310nm, 2km; 850nm, 500 mètres
Le système de détection automatique de l'UTP RJ45 (support pour la détection automatique MDI/MDIX)
|
|
Le protocole
|
Je veux dire, IEEE 802.3
Pour les appareils à commande numérique
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
Réseau de télécommunications électriques
IEEE802.1s MSTP
Les données sont fournies par l'UIT-T.1344
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils à commande numérique
Le code IEEE802.1ad
Le nombre d'équipements utilisés
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
|
|
Fonctionnalités de commutation
|
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 28 Gbps (sans embouteillage)
Taux de transfert: 20,83 Mpps
Taille de la DRAM: 128M
Taille du flash: 16M
Taille du tampon de paquets: 4 Mb
Identifiant du VLAND: 4096
Taille de la table d'adresses MAC: 8K
Jumbo Frame: 9,6KB
|
|
Médias de réseau
|
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
|
|
Les LED
|
Énergie, réseau, fibre
PWR: Puissance
Orange: lien/ACT
Vert: vitesse de réseau 1000M (arrêt à 100Mb/s)
Fibre: FX1/FX2/FX3/FX4
|
|
Énergie
|
La tension d'entrée est de 48V (maximum 52V)
Voltage de sortie PoE: 48V
Puissance de sortie PoE unique: 30 W (port 1 à 4)
Budget maximal: 120 W
Connexion arrière: support
|
|
Le câblage de PoE
|
PoE à partir de: 1/2 ((V+), 3/6 ((V-)
|
|
Environnement
|
Température de fonctionnement: -40°C 75°C
Température de stockage: -40°C ∼85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
|
Normes de l'industrie
|
Le système d'aération doit être équipé d'un système d'aération de freinage.
Électricité électrique: IEC61000-4-4, générale ±6KV
Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV
|
|
Certification
|
Le système d'échantillonnage doit être conforme à la norme CE-EMC EN 55032:2015+AC: 2016+A1:2020+A11:2020.
La norme EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 est modifiée.
Pour les véhicules à moteur électrique, la norme EN 61000-3-3: 2013/A2: 2021/AC:2022
Le système d'avertissement doit être conforme à la norme CE-LVD.2020
La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4: 2014
|
|
Informations mécaniques
|
Concasse: coque métallique ondulée, niveau IP40
Dimension: 158*115*60 mm
Méthode de montage: montage sur rail/mur
Poids: 0,75 kg/0,9 kg (net/gros)
|
|
Garantie
|
3 ans, support technique à vie
|
4. Dimension
5. Interface utilisateur Web
6. Caractéristiques du logiciel
- Prise en charge du diagnostic du câble et peut localiser le point de défaut
- Prise en charge de la gestion de l'EEE802.3az EEE ((Ethernet économe en énergie), optimisation de la consommation d'énergie
- Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Ringe de protection ((EPR)
- Soutenir le QoS, la classification des transports QoS, CoS, contrôle de la bande passante ((direction d'entrée/sortie), suppression des tempêtes, services différenciés
- Prise en charge des réseaux VLAN IEEE802.1q, des ports VLAN, des réseaux VLAN basés sur Mac, des réseaux VLAN sous-réseaux IP, des réseaux VLAN de protocole, des convertisseurs VLAN, des MVR
- Prise en charge de l'agrégation dynamique des liens IEEE802.3ad LACP, de l'agrégation des liens statiques
- Prise en charge de l'espionnage IGMP/MLD V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
- Rapport de l'agent de l'IGMP, espionnage du MLD.
- Sécurité: basée sur le port et le Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
- Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
- Prise en charge du client DHCP/Relay/Snooping/Snooping option 82/Relay option 82
- Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, LLDP IEEE802.1ab
- Prise en charge du serveur IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Veuillez nous contacter pour le manuel Web ou le manuel CLI
7. Application
8. accessoires
|
Module optique industriel
|
|
Pour les appareils de transport de marchandises
|
Le nombre de fois où les données sont utilisées est supérieur à 100
|
|
Le numéro de série est le numéro de série.
|
100BASE-FX
|
|
Le numéro de série de l'équipement
|
100BASE-LX
|
|
Le numéro de série de l'appareil
|
100BASE-EX
|
|
Pour les appareils à commande numérique
|
Les données sont fournies par le système d'exploitation de base.
|
|
Pour les appareils à commande numérique
|
Les données sont fournies par le système d'exploitation de base.
|
|
Le numéro d'immatriculation du véhicule
|
Les données de base sont fournies par les autorités compétentes
|
|
Pour les véhicules à moteur électrique
|
Les données sont fournies par le système de navigation.
|
|
Le numéro de série de la licence
|
Les données de base sont fournies par les autorités compétentes
|
|
Le code de conduite est le code de conduite suivant:
|
Les données de base sont fournies par les autorités compétentes.
|
|
Les données sont fournies à l'adresse suivante:
|
Les données sont fournies par le système d'exploitation de base.
|
|
Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne.
|
Les données sont fournies par le système d'exploitation de base.
|
|
L'alimentation électrique industrielle DIN
|
|
Le système de surveillance doit être équipé d'un système de surveillance de l'environnement.
|
AC220V à DC12V1.67A, à -30°C/70°C
|
|
Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence.
|
Pour les appareils de commande électronique, la fréquence d'alimentation doit être supérieure ou égale à:
|
|
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
|
AC220V à DC48V1.6A, à -30°C ou à 70°C
|
|
Le système de commande doit être équipé d'un système de commande de commande de commande.
|
AC220V à DC48V2,5A, -40°C à 70°C
|
|
Le système d'exploitation doit être équipé d'un système d'exploitation de la même qualité.
|
Le système d'alimentation doit être équipé d'un système d'alimentation électrique.
|
|
Le système d'exploitation doit être équipé d'un système d'exploitation de la même qualité.
|
AC220V à DC48V10A, à -40°C à 70°C
|
9. FAQ
1Sur quelle puce est-il basé?
Olycom: Vitesse
2Je peux le personnaliser?
- Oui, c' est vrai.
Nous soutenons les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bloc de terminaux électriques, etc.)
3Je peux le connecter à des appareils 10/100M?
- Oui, c' est vrai.
Pour les ports LAN, ils sont 10/100/1000M de détection automatique
Pour les ports Fibre, veuillez configurer la vitesse de 100 Mbps via l'interface graphique Web ou CLI
4Je peux désactiver la fonction PoE pour certains ports si nécessaire?
R: Oui
Tous les commutateurs gérés PoE de cette série prennent en charge la gestion PoE
S'il vous plaît définissez simplement l'état de PoE via l'interface graphique Web ou CLI
5Tu fais du SKD/CKD?
R: Oui
En tant qu'usine, nous avons fait face à ce problème plusieurs fois.
