2.5G Commutateur PoE à fibre bypass géré 8 ports
1. Aperçu du produit

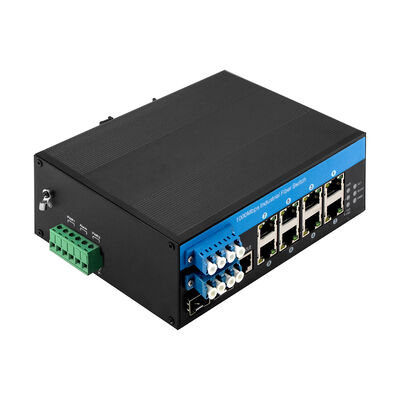

L'IM-FBP288GW est un commutateur PoE à fibre bypass géré de qualité industrielle, conçu pour les systèmes critiques de communication optique et de distribution d'énergie.
Il intègre 8 × ports RJ45 PoE 10/100/1000 Mbps, 2 × ports de liaison montante fibre SFP 100/1000/2500 Mbps et 2 × ports bypass fibre LC, permettant une transmission optique ininterrompue même en cas de perte de courant ou de défaillance de l'appareil.
Prenant en charge l'IEEE 802.3af/at PoE avec un budget énergétique total allant jusqu'à 240W, le commutateur assure une alimentation fiable aux caméras IP, aux points d'accès sans fil et aux appareils industriels en périphérie.
Avec son boîtier métallique industriel IP40, son montage sur rail DIN ou mural et sa température de fonctionnement de -40°C à +75°C, l'IM-FBP288GW est spécialement conçu pour les environnements difficiles où la disponibilité du réseau et la protection du chemin optique sont essentielles.
2. Spécifications
|
Nom du produit
|
Commutateur PoE industriel géré à fibre bypass 10/100/1000 Mbps (2F+8TP)
|
|
N° de modèle
|
IM-FBP288GW
|
|
Port
|
2*ports SFP 100/1000/2500Mpbs
2*ports bypass LC (SM/MM)
SM : 1310nm/1550nm, 20 km ; 1490nm/1550nm, 40~120 km
MM : 1310nm, 2 km ; 850nm, 500 mètres
8*10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
|
|
Protocole
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Fonctionnalités de commutation
|
Mode de transmission : stockage et transfert
Délai de transfert :<10 µs
Bande passante du système : 26 Gbit/s (sans congestion du trafic)
Taux de transfert : 19,344 Mpps
Taille de la DRAM : 128 M
Taille de la mémoire flash : 16 M
Taille du tampon de paquets : 4 Mo
ID VLAN : 4096
Taille de la table d'adresses MAC : 8 K
Trame Jumbo : 9,6 Ko
|
|
Support réseau
|
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤ 100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤ 100 m)
|
|
LED
|
Alimentation, réseau, fibre
PWR : Alimentation
Orange : Liaison/ACT
Vert : vitesse du réseau 1000 M (éteint lorsqu'elle est de 100 Mbit/s)
Fibre : FX1/FX2
|
|

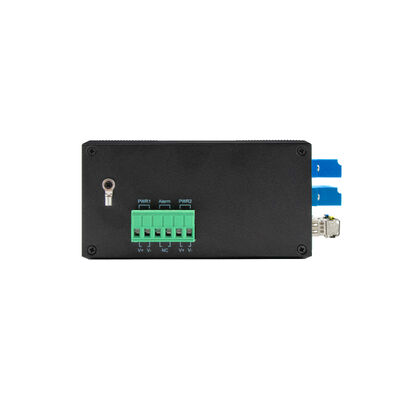

Alimentation
|
Tension d'entrée : 48 V (max. 52 V)
Tension de sortie PoE : 48 V
Puissance de sortie PoE unique : 30 W (port 1~8)
Budget max. : 240 W
Connexion inversée : prise en charge
|
|
Câblage PoE
|
PoE af/at : 1/2 (V+), 3/6 (V-)
|
|
Environnement
|
Température de fonctionnement : -40°C～75°C
Température de stockage : -40°C～85°C
Humidité de fonctionnement : 10 %～90 %, sans condensation
Humidité de stockage : 10 %～95 %, sans condensation
|
|
Normes industrielles
|
ESD : CEI 61000-4-2, ±15 KV air, ±6 KV contact
EFT : CEI 61000-4-4, Général ±6 KV
Surtension : CEI 61000-4-5, Différentiel ±2 KV, Commun±6 KV
|
|
Certification
|
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN CEI 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN CEI 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
|
Informations mécaniques
|
Coque : coque métallique ondulée, niveau IP40
Dimensions : 158*115*60 mm
Méthode de montage : montage sur rail DIN/mural
Poids : 0,75 kg/0,9 kg (Net/Brut)
|
|
Garantie
|
3 ans, assistance technique à vie
|
|
Bypass fibre
|
|
Catégorie
|
Unité
|
Spécification
|
|
Plage de longueurs d'onde
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Longueur d'onde de test
|
nm
|
850/1300
|
1310/1550
|
|
Perte d'insertion
|
dB
|
Typ : 0,6 Max : 1,0
|
Typ : 0,6 Max : 1,0
|
|
Perte de retour
|
dB
|
MM≥30 SM≥50
|
|
Diaphonie de canal
|
dB
|
MM≥35 SM≥55
|
|
Perte de polarisation
|
dB
|
≤0,05
|
|
Perte de longueur d'onde
|
dB
|
≤0,05
|
|
Perte de température
|
dB
|
≤0,05
|
|
Répétabilité
|
dB
|
≤0,05
|
|
Tension de fonctionnement
|
v
|
3,3 V-5 V
|
|
Durée de vie
|
fois
|
≥100000000
|
|
Temps de commutation
|
ms
|
≤10
|
|
Puissance optique de transmission
|
mw
|
≤500
|
|
Température de fonctionnement
|
ºc
|
-20~+70
|
|
Température de stockage
|
ºc
|
-40~+85
|
En tant que partie indispensable du système de communication et de protection optique, le bypass fibre est très fiable et stable pour différents besoins de chemin optique tels que
-
Réseau métropolitain (MAN)
-
Configuration dynamique du multiplexage d'ajout/dépose
-
Surveillance du système
-
Recherche et développement en laboratoire
Parallèlement, le commutateur de passage fibre se caractérise par
3. Informations WEB
- Prise en charge du diagnostic des câbles et possibilité de localiser le point de défaillance
- Prise en charge de la gestion IEEE802.3az EEE (Energy Efficient Ethernet), optimisation de la consommation d'énergie
- Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Prise en charge de QoS, classification du transport QoS, CoS, contrôle de la bande passante (direction entrée/sortie), suppression des tempêtes, services différenciés
- Prise en charge de IEEE802.1q VLAN, port VLAN, basé sur Mac VLAN, IP subnet VLAN, Protocol VLAN, conversion VLAN, MVR
- Prise en charge de l'agrégation de liens LACP IEEE802.3ad dynamique, agrégation de liens statique
- Prise en charge d'IGMP/MLD snooping V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
- Prise en charge du rapport d'agent IGMP, MLD snooping
- Sécurité : basée sur le port et Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
- Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
- Prise en charge de DHCP client/Relay/Snooping/Snooping option 82/Relay option 82
- Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Prise en charge de IPV6 serveur Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
4. Application
- Réseaux métropolitains (MAN) – Assure une transmission fibre ininterrompue en cas de défaillance des appareils en ligne ou nécessitant une maintenance.
- Systèmes de vidéosurveillance et de sécurité – Alimente les caméras IP via PoE tout en protégeant les liaisons fibre dans les déploiements extérieurs et routiers.
- Automatisation et surveillance industrielles – Maintient une communication continue dans les usines, les sous-stations et les réseaux de contrôle industriel.
- Systèmes de surveillance de réseaux optiques – Idéal pour l'insertion d'équipements de surveillance, d'analyse ou de protection sans risquer d'interruption du trafic.
- Environnements de laboratoire et de R&D – Fournit une commutation fibre stable et reproductible pour les tests optiques et la validation du système.
- Infrastructure de transport et de ville intelligente – Prend en charge la surveillance du trafic, la communication ferroviaire et les réseaux de surveillance à l'échelle de la ville.
5. Liste de colisage
-
1 commutateur
-
1 manuel d'utilisation
-
1 câble console
Remarque
Les accessoires (support de rail DIN, module optique, alimentation, cordon de raccordement, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, veuillez les préparer vous-même ou acheter un ensemble complet chez nous
Informations sur la boîte d'expédition
Taille du produit : 15,8*11,5*6 cm
Taille de la boîte intérieure : 25,3*20,8*8 cm
Poids du produit : 0,75 kg
Poids de l'emballage : 0,9 kg
Taille de la boîte principale : 55,5*40*41 cm
Quantité d'emballage : 20 pièces
Poids de l'emballage : 20 kg
6. FAQ
1, Sur quelle puce est-il basé ?
Olycom : Vitesse
2, Puis-je le personnaliser ?
Olycom : Oui
Nous prenons en charge les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bornier d'alimentation, etc.)
3, Puis-je le connecter à des appareils 10/100M ?
Olycom : Oui
Pour les ports LAN, ils sont à détection automatique 10/100/1000M
Pour les ports fibre, veuillez configurer la vitesse de 100 Mbit/s via l'interface graphique Web ou la CLI
4, Puis-je désactiver la fonction PoE pour certains ports si nécessaire ?
R : Oui
Tous les commutateurs gérés PoE de cette série prennent en charge la gestion PoE
Veuillez simplement définir l'état PoE via l'interface graphique Web ou la CLI
5, Faites-vous du SKD/CKD ?
R : Oui
En tant qu'usine, nous avons traité cela à plusieurs reprises.
7. Photos
