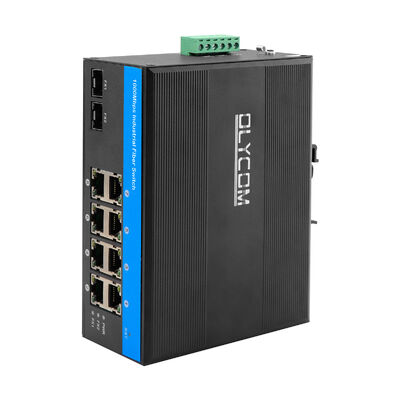

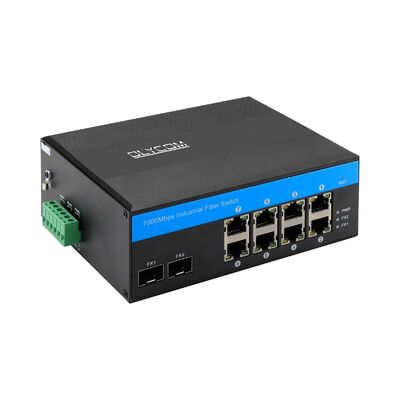

Commutateur réseau Gigabit PoE 8 ports Olycom
1. Spécification du commutateur industriel à 8 ports
|
Nom du produit
|
Commutateur fibre PoE industriel 10/100/1000 Mbps (2F+8TP)
|
|
N° de modèle
|
IM-FP288GE
|
|
Port
|
2x1000M SFP Fibre
SM : 1310nm/1550nm, 20 km ; 1490nm/1550nm, 40~120 km
MM : 1310nm, 2 km ; 850nm, 500 mètres
8x10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
1x6-PIN Bornier d'alimentation
|
|
Protocole
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15,4 W (PoE)
IEEE 802.3at 30 W (PoE+)
|
|
Fonctionnalités de commutation
|
Mode de transmission : stockage et transfert
Délai de transfert :<10 us
Bande passante du système : 20 Gbit/s (sans congestion du trafic)
Taux de transfert : 14,88 Mmps
MAC : 4K
Taille de la mémoire tampon des paquets : 1,75 Mo
|
|
Support réseau
|
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100 m)
|
|
LED
|
Alimentation, Fibre, Réseau, PoE
PWR : Alimentation
Fibre : FX1, FX2
Allumé : la transmission est normale
Éteint : la transmission n'est PAS normale (module optique défectueux ou déconnecté)
Cuivre orange : indicateur PoE
Allumé : PoE fonctionne
Éteint : PoE ne fonctionne pas ou il s'agit d'un appareil non PoE
Cuivre vert : indicateur de vitesse
Allumé : la vitesse de transmission est de 1000 Mbit/s
Clignotant : en transmission
Éteint : déconnecté ou la vitesse de fonctionnement est de 10/100 Mbit/s
|
|
Consommation d'énergie
|
Pleine charge sans PoE ≤5 W
|
|
Alimentation
|
Tension d'entrée de l'alimentation PoE : 48 V (max. 52 V)
Puissance de sortie d'alimentation PoE unique : 30 W (port 1~8)
Budget total : 240 W
Tension de sortie PoE : 48 V
Connexion inversée : prise en charge
|
|
Câblage PoE
|
1/2 (V+), 3/6 (V-)
|
|
Environnement
|
Température de fonctionnement : -40 °C～75 °C
Température de stockage : -40 °C～85 °C
Humidité de fonctionnement : 10 %～90 %, sans condensation
Humidité de stockage : 10 %～95 %, sans condensation
|
|
Normes industrielles
|
ESD : IEC61000-4-2, ±15 KV air, ±6 KV contact
EFT : IEC61000-4-4, Général ±6 KV
Surtension : IEC61000-4-5, Différentiel ±2 KV, Commun ±6 KV
|
|
Certification
|
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN IEC 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
|
Informations mécaniques
|
Coque : coque en métal ondulé, niveau de protection IP40
Dimension : 158*115*60 mm
Méthode de montage : montage sur rail DIN/mur
Poids : 0,75 Kg/0,9 Kg (Net/Brut)
|
|
Garantie
|
3 ans, support technique à vie
|
2. Principales caractéristiques du commutateur Ethernet à 8 ports
1. Connectivité Gigabit PoE et fibre intégrée
Huit ports RJ45 10/100/1000 Mbit/s à détection automatique fournissent l'alimentation et les données PoE IEEE 802.3af/at sur un seul câble Ethernet, tandis que les deux emplacements SFP Gigabit offrent des liaisons montantes fibre flexibles pour une transmission longue distance ou sans interférence.
2. Budget d'alimentation PoE élevé pour les déploiements multi-appareils
Chaque port PoE prend en charge jusqu'à 30 W de sortie, avec un budget total de 240 W, ce qui permet un fonctionnement stable de plusieurs appareils haute puissance tels que les caméras PTZ et les points d'accès sans fil extérieurs.
3. Fiabilité de qualité industrielle
Conçu pour les environnements exigeants, le commutateur prend en charge le fonctionnement à large température (-40 °C à 75 °C) et offre une protection contre les surtensions Ethernet de 6 KV, ce qui permet d'assurer un fonctionnement ininterrompu dans les sites extérieurs et électriquement bruyants.
4. Détection PoE intelligente et alimentation électrique sûre
Détecte automatiquement les appareils non PoE et conformes à la norme IEEE 802.3af/at, en fournissant de l'énergie uniquement en cas de besoin pour protéger l'équipement connecté.
5. Performances de commutation stables
Une architecture de commutation de type stockage et transfert, un débit Gigabit et un contrôle de flux efficace garantissent une transmission de données fluide pour le trafic vidéo, de contrôle et de surveillance.
6. Installation et maintenance simples
Conception non gérée, plug-and-play avec Auto MDI/MDIX élimine la complexité de la configuration. Le boîtier métallique compact avec montage sur rail DIN ou mural facilite l'intégration dans les armoires industrielles et les boîtiers de terrain.
3. Aperçu du commutateur réseau industriel
Le commutateur fibre PoE industriel IM-FP288GE est une solution réseau robuste et plug-and-play conçue pour les environnements industriels où l'alimentation, la distance et la fiabilité sont primordiales.
Combinant 8 ports cuivre Gigabit PoE avec 2 liaisons montantes fibre Gigabit SFP, il fournit à la fois des données et de l'alimentation aux caméras IP, aux points d'accès sans fil et aux appareils Ethernet industriels, tout en étendant la portée du réseau bien au-delà de la limite de cuivre de 100 mètres grâce à la fibre.
Conçu pour les conditions difficiles, l'IM-FP288GE fonctionne de manière fiable de -40 °C à 75 °C, dispose d'une protection contre les surtensions de qualité industrielle et prend en charge le montage sur rail DIN ou mural. Grâce à la détection PoE intelligente et à un budget d'alimentation total élevé, il simplifie le déploiement dans les réseaux extérieurs, de transport, d'énergie et d'automatisation où la stabilité et la facilité d'installation sont essentielles.
4. Application du commutateur PoE CCTV
1. Systèmes de vidéosurveillance IP
Idéal pour alimenter et connecter des caméras IP dans les villes, les usines, les campus et les sites extérieurs, avec des liaisons montantes fibre étendant la couverture sur de longues distances.
2. Systèmes de transport et ferroviaires intelligents
Prend en charge la transmission stable de données et d'alimentation pour la surveillance du trafic, le PIS du métro et les réseaux de communication ferroviaires fonctionnant dans des environnements difficiles.
3. Réseaux d'énergie, d'alimentation et SCADA
Bien adapté aux sous-stations, aux parcs éoliens et aux systèmes d'automatisation de l'alimentation qui nécessitent une grande fiabilité, une protection contre les surtensions et une transmission par fibre longue distance.
4. Automatisation industrielle et fabrication
Fournit une connectivité Ethernet et PoE fiable pour les capteurs, les contrôleurs et les terminaux industriels sur les planchers d'usine.
5. Projets municipaux et d'infrastructure
Couramment utilisé dans le traitement des eaux usées, la métallurgie et les infrastructures publiques où une conception robuste et une stabilité à long terme sont essentielles.
5. Informations d'emballage
- 1 commutateur
- 1 manuel d'utilisation
Remarque
Les accessoires (support de rail DIN, module optique, alimentation, cordon de raccordement, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, veuillez les préparer vous-même ou acheter un ensemble complet chez nous
Informations sur la boîte d'expédition
Taille du produit : 15,8*11,5*6 cm
Dimensions de la boîte intérieure : 25,3*20,8*8 cm
Poids du produit : 0,75 Kg
Poids de l'emballage : 0,9 Kg
Dimensions de la boîte principale : 55,5*40*41 cm
Quantité d'emballage : 20 pièces
Poids de l'emballage : 20 Kg
6. FAQ
1, Sur quelle puce est-il basé ?
Olycom : Realtek
2, Puis-je le personnaliser ?
Olycom : Oui
Nous prenons en charge les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bornier d'alimentation, etc.)
3, Est-il géré ?
Olycom : Non
Il suffit de le brancher et de jouer, mais nous avons un modèle géré (IM-FP288GM)
