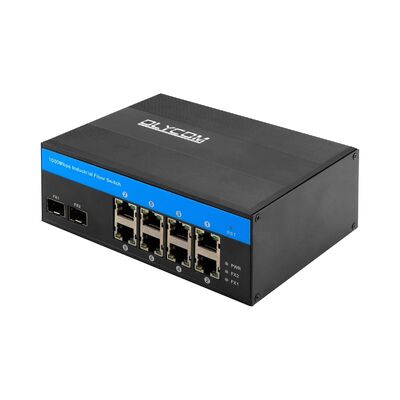

Commutateur à fibre optique SFP basé sur 1G Port 8
Vue d'ensemble du commutateur 8 ports Gigabit
1Le commutateur industriel à fibres Gigabit IM-FS280GE est une solution Ethernet robuste, plug-and-play, conçue pour un fonctionnement fiable dans des environnements industriels difficiles.
2Doté de 2 ports de fibre SFP Gigabit et de 8 ports de cuivre Gigabit Ethernet, il permet une intégration transparente des liaisons de fibre à longue distance avec une connectivité de périphérique de bord à haute densité.
3Construit sur une architecture de commutation de qualité industrielle avec un mécanisme de stockage et de transfert, l'IM-FS280GE assure une transmission de données stable et des performances constantes sous de lourdes charges réseau.Son entrée de puissance en courant continu redondant à large portée (DC12V DC52V) et sa protection contre la polarité inverse améliorent la fiabilité du système dans les déploiements critiques.
4. Avec une large plage de température de fonctionnement de -40°C à 75°C, un boîtier métallique renforcé et une protection contre les CEM industriels, cet interrupteur est bien adapté aux armoires extérieures, aux planchers d'usine,et les installations sans surveillance où la stabilité à long terme est essentielle.
Données techniques du commutateur à fibre industrielle
|
Nom du produit
|
10/100/1000Mbps Commutateur à fibre industrielle ((2F+8TP)
|
|
Le numéro de modèle.
|
Le code de l'appareil doit être le même que celui de l'appareil.
|
|
Port
|
2x1000M Fibre SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km
MM: 1310nm, 2km; 850nm, 500 mètres
8x10/100/1000M UTP RJ45 ((Soutien à la détection automatique MDI/MDIX)
Bloc de borne de puissance 1x6-PIN
|
|
Le protocole
|
Pour les appareils à commande numérique, le numéro de série est le numéro de série.
Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil.
Les données de base sont fournies par l'autorité compétente de l'État membre dans lequel elles sont utilisées.
|
|
Fonctionnalités de commutation
|
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 20 Gbps (sans embouteillage)
Taux de transmission: 14,88 Mps
4K
Taille du tampon de paquets: 1,75 Mb
|
|
Médias de réseau
|
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
|
|
Les LED
|
Énergie, fibre, réseau, PoE
PWR: Puissance
Fibre: FX1, FX2
On: transmission normale
Éteint: la transmission n'est pas normale (module optique défectueux ou déconnecté)
Orange cuivre: indicateur de PoE
On:PoE travaille
Éteint:PoE ne fonctionne pas ou c'est un dispositif Non-PoE
Vert cuivre: indicateur de vitesse
On: la vitesse de transmission est de 1000 Mbps
Clignant des yeux: en transmission
Éteint:déconnecté ou vitesse de fonctionnement de 10/100Mbps
|
|
Consommation d'électricité
|
Charge complète sans PoE≤5W
|
|
Énergie
|
Entrée DC12V~DC52V redondante, généralement DC12V/DC24V/DC48V
Connexion arrière: support
|
|
Environnement
|
Température de fonctionnement: -40°C 75°C
Température de stockage: -40°C ∼85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
|
Normes de l'industrie
|
Le système d'aération doit être équipé d'un système d'aération de freinage.
Électricité électrique: IEC61000-4-4, générale ±6KV
Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV
|
|
Certification
|
Le système d'échantillonnage doit être conforme à la norme CE-EMC EN 55032:2015+AC: 2016+A1:2020+A11:2020.
La norme EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 est modifiée.
Pour les véhicules à moteur électrique, la norme EN 61000-3-3: 2013/A2: 2021/AC:2022
Le système d'avertissement doit être conforme à la norme CE-LVD.2020
La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4: 2014
|
|
Informations mécaniques
|
Concasse: coque métallique ondulée, niveau IP40
Dimension: 158*115*60 mm
Méthode de montage: montage sur rail/mur
Poids: 0,75 kg/0,9 kg (net/gros)
|
|
Garantie
|
3 ans, support technique à vie
|
3. Application
L'IM-FS280GE est largement utilisé dans les réseaux industriels et les réseaux d'infrastructure où la fiabilité, la distance et la résilience environnementale sont essentielles, notamment:
- Systèmes de surveillance et de sécurité de la propriété intellectuelle
- Les services publics d'électricité et les réseaux SCADA
- Systèmes ferroviaires, de métro et de transport
- Infrastructure éolienne et énergétique
- Automatisation des usines et lignes de montage
- Systèmes de transport intelligents
- Traitement de l'eau et surveillance des eaux usées
- Environnements militaires et industriels difficiles
4. Caractéristiques clés
Connectivité par fibre à gigabit et Ethernet
Équipé de deux emplacements de fibres SFP de 1000 Mbps et de 8 ports RJ45 de détection automatique de 10/100/1000 Mbps, le commutateur prend en charge les topologies de réseau flexibles,permettant à la fois la transmission de fibre à longue distance et l'accès au cuivre à grande vitesse au bord.
Fiabilité de qualité industrielle
Conçu pour un fonctionnement continu dans des environnements extrêmes, l'IM-FS280GE prend en charge le fonctionnement à -40 °C à 75 °C, dispose d'un boîtier en métal ondulé et offre une protection contre les surtensions Ethernet de 6 KV,ce qui le rend idéal pour les applications industrielles et extérieures.
Performance stable et commutation efficace
Le tissu de commutation non bloquant, une faible latence de transfert et un buffering de paquets suffisants garantissent un flux de données fluide pour les applications à bande passante intensive telles que le streaming vidéo et la surveillance en temps réel.
Apporte de puissance flexible pour les systèmes industriels
Prend en charge les entrées de courant continu redondantes couramment utilisées dans les systèmes de contrôle industriels (12V / 24V / 48V), améliorant le temps de fonctionnement du réseau et simplifiant l'intégration de la puissance.
Facilité d'installation et de conformité

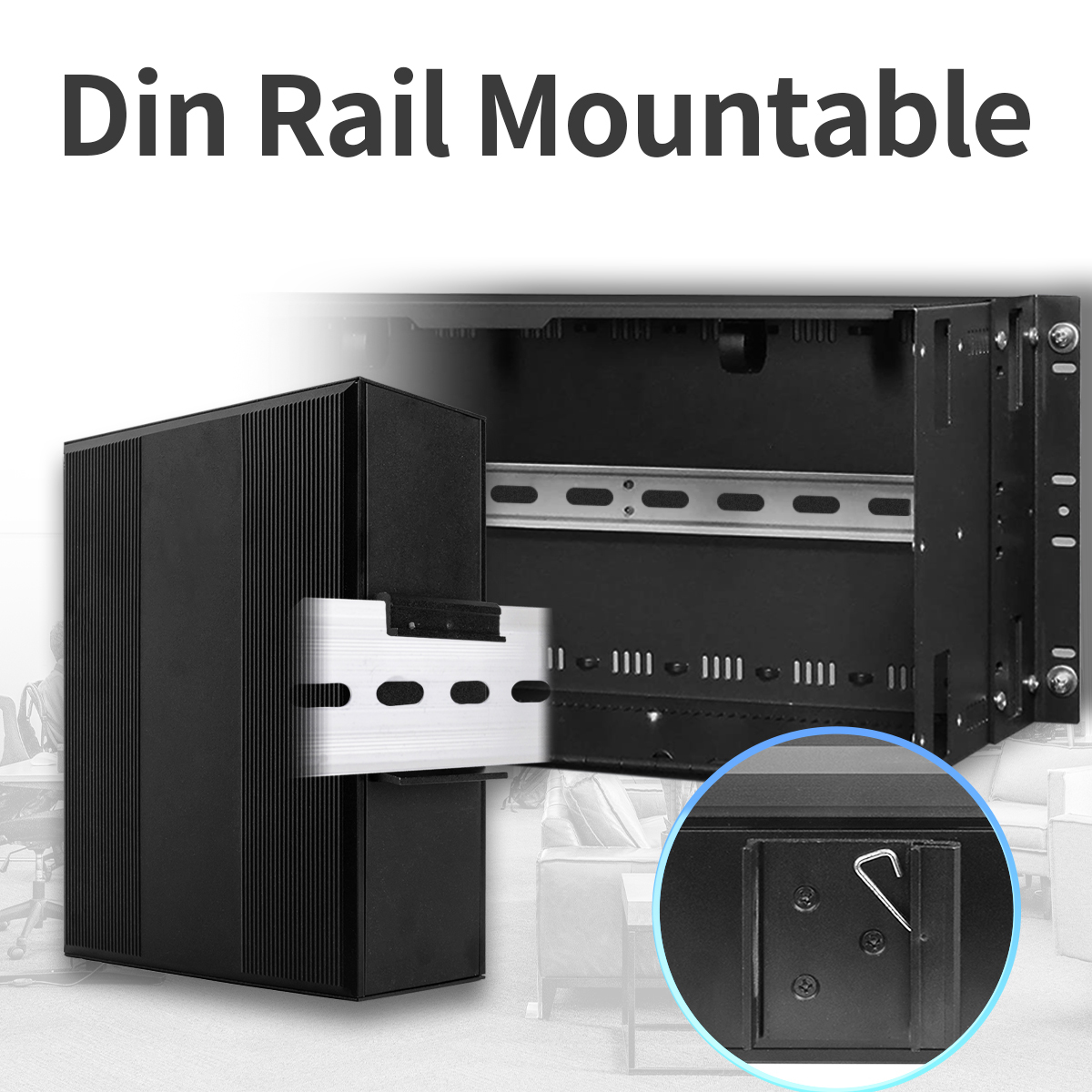

Les options de montage DIN-rail ou mural permettent un déploiement rapide dans les armoires de commande.
5. accessoire
|
Module optique industriel
|
|
Le numéro d'immatriculation du véhicule
|
Les données de base sont fournies par les autorités compétentes
|
|
Pour les véhicules à moteur électrique
|
Les données sont fournies par le système de navigation.
|
|
Le numéro de série de la licence
|
Les données de base sont fournies par les autorités compétentes
|
|
Le code de conduite est le code de conduite suivant:
|
Les données de base sont fournies par les autorités compétentes.
|
|
Les données sont fournies à l'adresse suivante:
|
Les données sont fournies par le système d'exploitation de base.
|
|
Les résultats de l'enquête sont publiés dans le Bulletin de l'Union européenne.
|
Les données sont fournies par le système d'exploitation de base.
|
|
L'alimentation électrique industrielle DIN
|
|
Le système de surveillance doit être équipé d'un système de surveillance de l'environnement.
|
AC220V à DC12V1.67A, à -30°C/70°C
|
|
Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence.
|
Pour les appareils de commande électronique, la fréquence d'alimentation doit être supérieure ou égale à:
|
Questions fréquentes
1Sur quelle puce est-il basé?
Olycom: réaltek
2Je peux le personnaliser?
- Oui, c' est vrai.
Nous soutenons les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bloc de terminaux électriques, etc.)
3Ça marche?
Je ne peux pas.

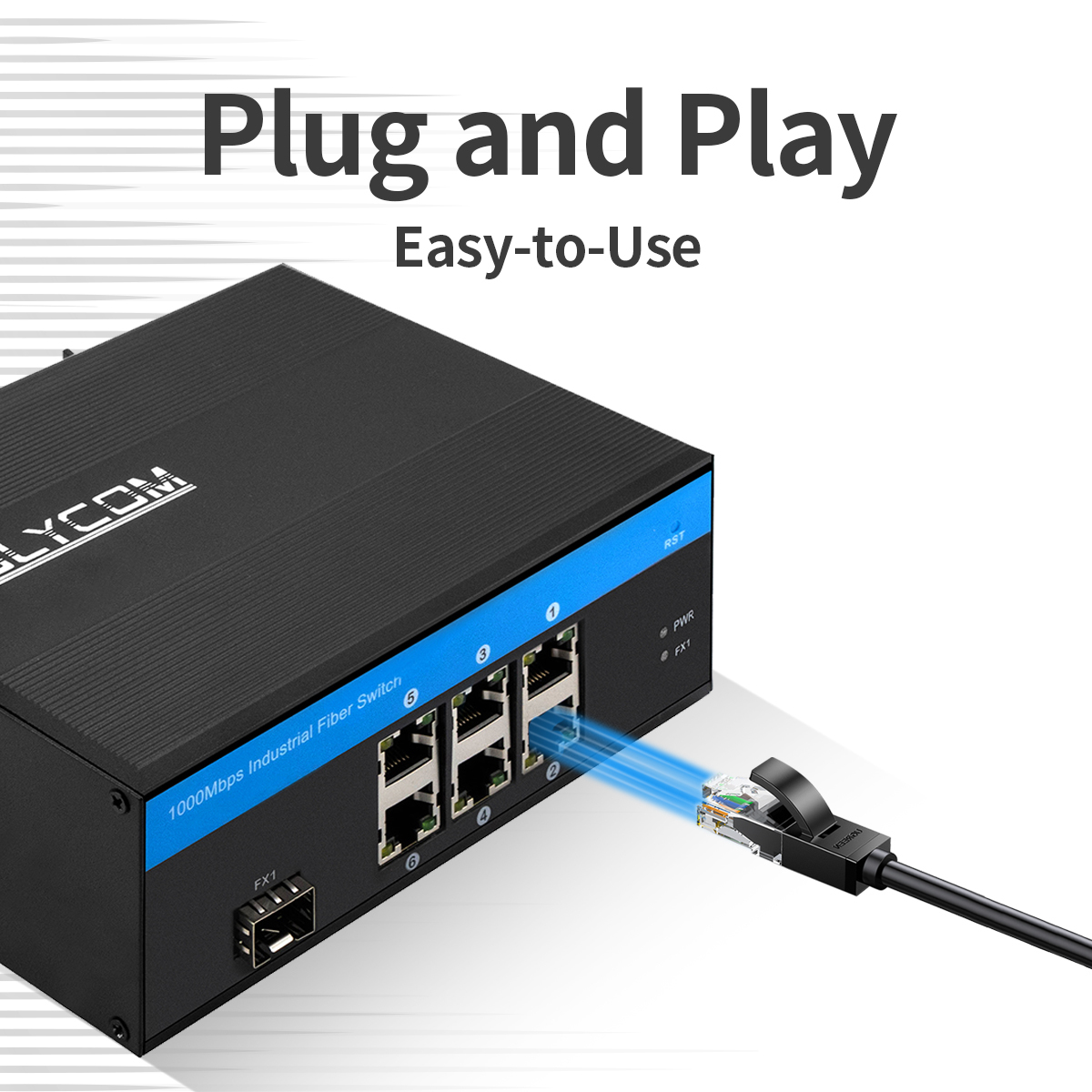

C'est juste simple plug-and-play, mais nous avons un modèle géré ((IM-FS280GM)
