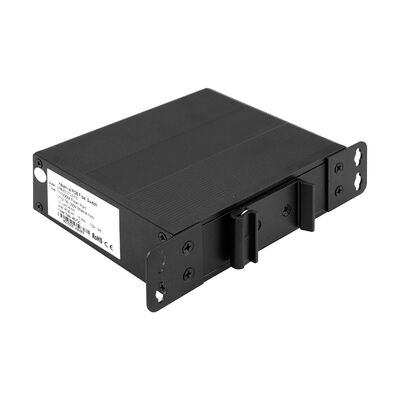

Commutateur PoE géré industriel de port Olycom 5
Résumé
1. The IM-WP054GM Industrial Web-Managed PoE Switch is a compact yet powerful Gigabit Ethernet solution designed for industrial networks that require both intelligent management and reliable PoE power delivery.

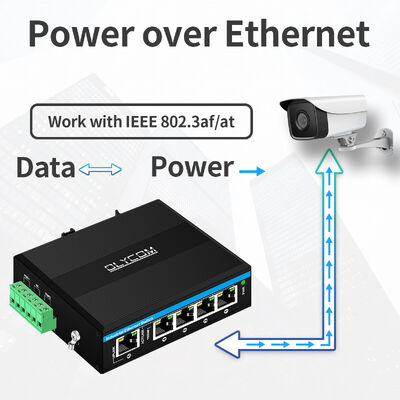

2Doté de 5 ports Gigabit Ethernet, dont 4 ports IEEE 802.3af/at PoE, il permet la transmission de données et d'alimentation par un seul câble Ethernet vers des appareils tels que des caméras IP, des points d'accès sans fil,et terminaux industriels.
3Conçu pour des environnements exigeants, l'IM-WP054GM prend en charge le PoE actif de 48 V avec un budget total de puissance allant jusqu'à 120 W,l'assurance d'un approvisionnement en électricité stable pour des dispositifs à plusieurs sources d'énergie sur des distances allant jusqu'à 100 mètresSa conception matérielle de qualité industrielle, combinée à une large plage de température de fonctionnement de -40°C à 75°C, la rendent adaptée à des utilisations industrielles à l'intérieur comme à l'extérieur.
4Avec une interface de gestion intuitive basée sur le Web, ce commutateur offre un contrôle et une surveillance avancés du réseau, aidant les intégrateurs et les opérateurs de systèmes à créer des systèmes sécurisés, efficaces,et réseaux Ethernet industriels évolutifs.
5Il s'agit d'une solution idéale pour la surveillance IP, le vent, l'électricité, le PIS du métro, l'automatisation de l'assemblage, le SCADA de puissance, le traitement des eaux usées, la métallurgie, le transport intelligent, le transport ferroviaire,industries militaires et autres
Spécification
|
Nom du produit
|
10/100/1000Mbps Commutateur Ethernet PoE géré par le Web industriel ((5TP)
|
|
Le numéro de modèle.
|
Le code de conduite est le code de conduite suivant:
|
|
Port
|
Le nombre total de points de contact est le nombre de points de contact de l'appareil.
Bloc de borne de puissance 1x6-PIN
|
|
Le protocole
|
Pour les appareils à commande numérique, le numéro de série est le numéro de série.
Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil.
Les données de base sont fournies par l'autorité compétente de l'État membre dans lequel elles sont utilisées.
Les émetteurs-récepteurs électroniques doivent être équipés d'un système de transmission électronique.
Pour les appareils de traitement des données électroniques
|
|
Fonctionnalités de commutation
|
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 10 Gbps (sans embouteillage)
Taux de transfert: 14,88 Mpps
2K: 2K: 2K: 2K:
Taille du tampon de paquets: 1,75 Mb
|
|
Médias de réseau
|
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
|
|
Les LED
|
Énergie, réseau
PWR: Puissance
Orange cuivre: indicateur de vitesse
En marche: vitesse de travail est de 1000 Mbps
Éteint:déconnecté ou vitesse de fonctionnement de 10/100Mbps
Vert cuivre: indicateur de lien/action
On: transmission est normale
Clignant des yeux: en transmission
Éteint: la transmission n'est pas normale
|
|
Énergie
|
Voltage d'entrée redondant: DC48V
Connexion arrière: support
|
|
PoE
|
Le câblage: 1/2 (V+), 3/6 (V-)
Puissance de sortie PoE unique: 15,4 W/30 W (porte 1 à 4)
Budget total pour le secteur de l'électricité: 120 W
Distance au point d'entrée: 100 mètres
Voltage de sortie PoE: DC48V, PoE actif
|
|
Environnement
|
Température de fonctionnement: -40°C 75°C
Température de stockage: -40°C ∼85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
|
Normes de l'industrie
|
Le système d'aération doit être équipé d'un système d'aération de freinage.
Électricité électrique: IEC61000-4-4, générale ±6KV
Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV
|
|
Certification
|
Le système d'échantillonnage doit être conforme à la norme CE-EMC EN 55032:2015+AC: 2016+A1:2020+A11:2020.
La norme EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 est modifiée.
Pour les véhicules à moteur électrique, la norme EN 61000-3-3: 2013/A2: 2021/AC:2022
Le système d'avertissement doit être conforme à la norme CE-LVD.2020
La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4: 2014
|
|
Informations mécaniques
|
Concasse: coque métallique ondulée, niveau IP40
Dimension: 114*93*35 mm
Méthode de montage: montage sur rail/mur
Poids: 0,35 kg/0,45 kg (net/gros)
|
|
Garantie
|
3 ans, support technique à vie
|
Principales caractéristiques
Commutation de PoE industriel gérée
Fournit des ports RJ45 de détection automatique de 5× 10/100/1000Mbps, avec prise en charge PoE/PoE+ sur les ports 1?? 4, détectant automatiquement les appareils connectés et fournissant jusqu'à 30W par port conformément à l'IEEE 802.3af/at normes.
Capacités de gestion Web avancées
Prend en charge un ensemble complet de fonctionnalités de gestion de la couche 2, y compris VLAN, QoS, IGMP Snooping, agrégation de liens, RSTP, protection des boucles, miroirage des ports, contrôle de la bande passante et SNMP,permettant un contrôle précis du trafic et une optimisation du réseau.
Haute fiabilité dans des environnements difficiles
Construit avec un boîtier métallique IP40, une protection EMC industrielle et une protection contre les surtensions Ethernet 6KV, le commutateur assure un fonctionnement stable dans des environnements électriquement bruyants et extérieurs.
Conception de l'énergie industrielle
Utilise une alimentation DC48V redondante avec protection contre la polarité inverse, s'aligne sur les systèmes d'alimentation industriels courants et améliore le temps de fonctionnement du réseau dans les applications critiques.
Installation compacte et flexible
Le facteur de forme compact prend en charge le montage DIN-rail ou mural, ce qui facilite l'installation dans les armoires de commande, les enceintes routières ou les panneaux industriels à espace restreint.
Interface utilisateur WEB
Application du projet
- Systèmes de surveillance et de sécurité de la PI
- Automatisation des usines et réseaux de contrôle industriel
- Les services publics d'électricité et les systèmes SCADA
- Systèmes PIS ferroviaires, métro et métro
- Systèmes de transport intelligents
- Infrastructure éolienne et énergétique
- Traitement de l'eau et surveillance des eaux usées
- Accès sans fil extérieur et réseautage périphérique
Informations sur l'emballage
Un commutateur
1pc manuel d'utilisation
Les accessoires ((DIN rail bracket, alimentation, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, s'il vous plaît préparer par vous-même ou acheter un ensemble complet de nous
Informations sur les boîtes d'expédition
Taille du produit: 11,4*9,3*3,5 cm
Taille de la boîte intérieure: 23*16,5*5,8 cm
Poids du produit: 0,35 kg
Poids de l'emballage: 0,45 kg
Taille de la boîte principale: 67*33*47cm
Quantité d'emballage: 40 pièces
Poids de l'emballage: 20 kg
Informations relatives à la commande
|
Le numéro d'immatriculation doit être le suivant:
|
Commutateur Ethernet industriel
5*100/1000M, non géré, non PoE, double entrée DC12V~DC52V
Idéal pour les réseaux de véhicules ou les systèmes d'automatisation industrielle
|
|
Le numéro d'enregistrement doit être le suivant:
|
Commutateur PoE industriel
5*100/1000M, non géré, PoE af/at pour le port 1~4, budget 120W
Le système de régulation de la tension doit être équipé d'un système de régulation de la tension.
Idéal pour les caméras de surveillance
|
|
Le nombre d'équipements utilisés est le suivant:
|
Commutateur PoE industriel
5*100/1000M, non géré, PoE af/at pour le port 1~4, budget 120W
DC12V~DC48V double entrée, avec booster de puissance interne
Idéal pour le réseau de véhicules ou le système solaire
|
|
Le numéro d'enregistrement est le suivant:
|
Commutateur PoE industriel
5*100/1000M, non géré, port 1*PD ((30W/60W/90W) + PoE activé pour le port 1~4, pas besoin d'utiliser une alimentation supplémentaire
Idéal pour les caméras de surveillance
|
|
Le nombre d'équipements utilisés est le suivant:
|
Commutateur géré par le Web industriel
5*100M/1000M, géré par le Web ((QoS, VLAN, etc.), non PoE
Pour les appareils de commande électrique, la valeur de l'entrée doit être égale ou supérieure à:
Idéal pour les systèmes d'automatisation industrielle
|
|
Le code de conduite est le code de conduite suivant:
|
Commutateur PoE géré par le Web industriel
5*100M/1000M, géré par le Web ((QoS, VLAN, etc.)
PoE à l'arrêt pour le port 1 à 4, budget 120 W, double entrée DC48V à DC52V
Idéal pour les systèmes d'automatisation industrielle
|
