Olycom Serial sur Ethernet PoE Switch à fibre
Principales caractéristiques
1. Intégration série à Ethernet dans un seul appareil
Les interfaces RS-232 / RS-422 / RS-485 intégrées permettent aux PLC, compteurs, capteurs et contrôleurs hérités de communiquer directement sur les réseaux IP, éliminant ainsi le besoin de serveurs de périphériques série externes.
2. Gigabit PoE pour les périphériques de bord
Huit ports RJ45 de 10/100/1000Mbps fournissent des données et de l'énergie aux caméras IP, aux terminaux industriels et aux contrôleurs,avec détection intelligente de PoE et un budget énergétique total élevé, adapté aux installations de champ dense.
3. Liens de fibre pour une transmission longue distance et sans bruit
Les deux emplacements SFP Gigabit offrent une connectivité en fibre flexible, élargissant la portée du réseau et assurant une communication stable dans des environnements industriels électriquement bruyants.
4. Réseaux gérés industriels L2+
Les fonctionnalités avancées de la couche 2+ telles que VLAN, QoS, Aggrégation de liaisons, STP/RSTP/MSTP et ERPSv2 permettent des topologies de réseau en anneau et redondantes résilientes avec une récupération rapide.
5. Gestion sécurisée et évolutive
La sécurité complète, y compris l'authentification 802.1X, RADIUS, ACL, HTTPS, SSH et SNMPv3, assure un fonctionnement sûr dans les réseaux convergés OT et IT. Plusieurs options de gestion via l'interface graphique Web, CLI, SNMP,Le Cloud/MQTT simplifie le déploiement et la maintenance.
6. Conception industrielle robuste et sans ventilateur
Le boîtier en aluminium IP40 compact, le refroidissement sans ventilateur et le montage DIN-rail ou mural permettent un fonctionnement silencieux et sans entretien dans les armoires de commande et les boîtiers extérieurs.
7.Une architecture d'alimentation fiable
Les deux entrées de puissance redondantes en courant continu de 48 V 56 V avec sortie de relais d'alarme protègent contre les pannes de courant et les erreurs de câblage, assurant un fonctionnement continu dans les applications critiques.
Données techniques
|
Le numéro de modèle.
|
Les États membres doivent veiller à ce que les mesures prises soient conformes à l'article 5 du règlement (UE) no 1303/2013.
|
|
Interface éthérente
|
|
Les ports
|
8x10/100/1000Porte basse-T ((X)) Ports ((RJ45 connecteur)
2x100/1000Base-FX (slots SFP)
2x RS485/422/232 ((Terminal série à 5 broches)
|
|
Mode de port (Tx)
|
Vitesse de négociation automatique
Mode plein/demi-duplex
Connexion automatique MDI/MDI-X
|
|
Les normes
|
IEEE 802.3 pour le 10BaseT
IEEE 802.3u pour 100BaseT ((X) et 100BaseFX
IEEE 802.3ab pour 1000BaseT ((X)
IEEE 802.3z pour 1000BaseSX/LX/LHX/ZX
IEEE 802.3x pour le contrôle du débit
IEEE 802.1D-2004 pour le protocole de l'arbre de couverture
IEEE 802.1w pour le protocole d'arbre de coupe rapide
IEEE 802.1s pour le protocole d'arbre de couverture multiple
IEEE 802.1p pour la catégorie de service
IEEE 802.1Q pour le marquage VLAN
IEEE 802.1X pour l'authentification
IEEE 802.3ad pour le port trunk avec LACP
|
|
Taille du tampon de paquets
|
4 Mbits
|
|
Taille de la table des adresses MAC
|
8K
|
|
Longueur maximale du paquet
|
Jusqu'à 10K
|
|
Plage d'identification des réseaux VLAN
|
VID 1 à 4094
|
|
Groupe IGMP
|
2048
|
|
Nombre maximal de réseaux VLAN
|
64
|
|
Mode de transmission
|
Réserver et transférer (mode plein/mi-duplex)
|
|
Propriété d'échange
|
Temps de retard: < 7 μs
Largeur de bande du backplane: 20 Gbps; taux de transmission de paquets: 14,88 Mpps
|
|
Interface série
|
|
Les ports
|
2x RS485/422/232
|
|
Les signaux
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+, d:R-, e:GND
RS-485: :a: Na, b: Na, c:D+, d:D-, e:GND
|
|
Taux de baud
|
2400 à 115200 bps
|
|
Le terminal
|
Terminal à 5 broches
|
|
Capacité de charge
|
RS-485/422 prend en charge l'environnement de sondage à 128 points
|
|
Le mouvement
|
RS-485 adopte une technologie de contrôle automatique du flux de données
|
|
Protection des interfaces
|
Protection statique RS-232 de 15 KV
Voltage d'isolation 2KV, protection électrostatique 15KV
|
|
Liste d'emballage
|
|
Dispositif
|
1x Commutateur Ethernet série industriel
|
|
Les câbles
|
1xDB9 féminin à RJ45
|
|
Kit d'installation
|

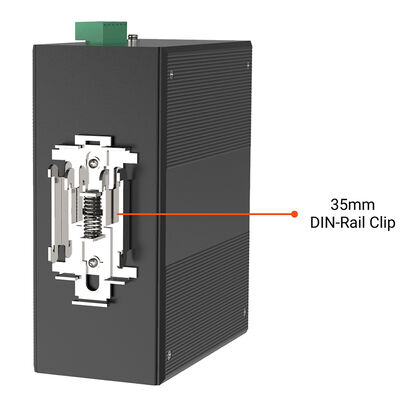

1x DIN-rail clip
2x Des kits de montage murale
|
|
Documentation
|
1 x Guide d'installation rapide
1 x Carte de garantie
1x Annonce du produit
|
|
Caractéristiques physiques
|
|
Logements
|
Boîtier en aluminium
|
|
Classification de propriété intellectuelle
|
Résistance à la corrosion
|
|
Dimension
|
Pour les appareils à commande numérique, le nombre d'ampoules à commande numérique doit être le même que pour les appareils à commande numérique à commande numérique.
|
|
Le poids
|
680 g
|
|
Température de fonctionnement
|
-40 °C à 75 °C (-40 à 167 °F)
|
|
Humidité de fonctionnement
|
5% à 90% (sans condensation)
|
|
Température de stockage
|
-40 °C à 85 °C (-40 à 185 °F)
|
|
Résultats de l'enquête
|
1,043909 heures @ Telcordia SR-332 Standard
|
|
Dissipation de la chaleur
|
34 BTU/h
|
|
Réfrigération
|
Refroidissement passif, conception sans ventilateur
|
|
Niveau de bruit
|
0 dBA
|
|
Consommation d'électricité
|
10 watts maximum
|
|
Entrées de puissance
|
2
|
|
Voltage d'entrée
|
48-56VDC, double entrée redondante
|
|
Norme du POE
|
Puissance de sortie PoE unique: 15.4W/30W ((port 1~8), 240W budget maximal de POE
|
|

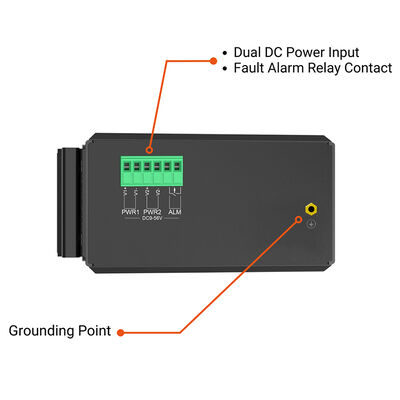

Connecteur
|
1 bloc de terminaux amovibles à 6 contacts
Pin 1/2 pour la puissance 1, Pin 3/4 pour la puissance 2, Pin 5/6 pour l'alarme de défaillance
|
|
Protéger
|
Protection contre les courants de surcharge, protection contre la polarité inverse
|
|
Sécurité
|
Le produit doit être soumis à un contrôle de qualité.
|
|
RTE
|
La norme EN55032 classe A, CISPR 32 FCC partie 15B classe A
|
|
Système monétaire européen
|
Pour les appareils électroniques, la valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon.
(Surge) EN61000-4-6 (CS) EN61000-4-8 (PFMF) Les données sont fournies par les autorités compétentes.
|
|
Le choc
|
Le nombre d'équipements utilisés
|
|
Une chute libre
|
Le nombre d'équipements utilisés
|
|
Vibration
|
Pour les appareils électroniques
|
|
Environnemental
|
RoHS
|
|
Garantie
|
3 ans
|
Caractéristiques du logiciel
|
Caractéristiques de gestion
|
|
Protocoles de redondance
|
Prise en charge de la STP/RSTP/MSTP/ERPSv2, de l'agrégation des liens
|
|
Prise en charge du multicast
|
Prise en charge de l'IGMP Snooping V1/V2/V3, prise en charge de GMRP, GVMP,802.1Q
|
|
VLAN
|
Prise en charge du réseau IEEE 802.1Q 4K VLAN, prise en charge du réseau QINQ, double VLAN
|
|
Gestion du temps
|
SNTP
|
|
Le QOS
|
Redirection basée sur le flux
Limitation du taux basée sur les flux
Filtrage des paquets basé sur le flux
8*Les files d'attente de sortie de chaque port 802.1p/DSCP
Diff-Serv QoS, marque de priorité ou remarque
Algoritme de planification des files d'attente (SP, WRR, SP+WRR)
|
|
LCA
|
ACL émettrice basée sur un port
ACL basé sur le port et le VLAN
Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets.
Fournir une ACL basée sur le MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP et le VLAN, etc.
|
|
Maintenance diagnostique
|
Prise en charge du mirroring des ports, Syslog, Ping
|
|
Fonction de gestion
|
Prise en charge de l'interface client CLI,WEB,SNMPv1/v2/v3,serveur Telnet pour la gestion,EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
|
|
Gestion des alarmes
|
Prise en charge de la sortie d'alarme par relais à sens unique, RMON, TRAP
|
|
Sécurité
|
Protection contre les orages de diffusion, HTTPS/SSLv3, AAA et RADIUS, SSH2.0
Prise en charge de l'espionnage DHCP, option 82,802.1X accès de sécurité,
Prise en charge de la gestion hiérarchique des utilisateurs, liste de contrôle d'accès ACL,
Prise en charge DDOS, filtrage / liaison MAC basé sur le port, trous noirs MAC, protection de la source IP, isolation du port, limite de vitesse du message ARP
|
|
Caractéristiques de la couche 2+
|
Gestion IPv4/IPv6, parcours statique
|

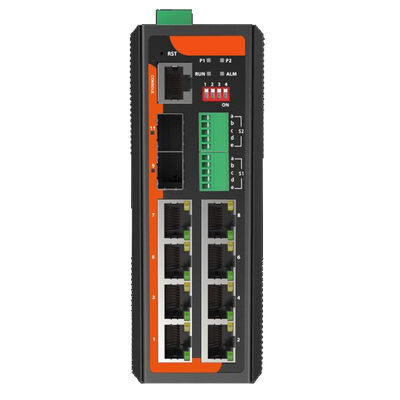

Indicateur LED
|
LED
|
État
|
Définition
|
|
PWR
(P1 et P2)
|
À
|
L' électricité est fournie.
|
|
Je suis déconnecté.
|
Pas de courant.
|
|
Récupérer
|
Il cligne des yeux.
|
Le système fonctionne bien.
|
|
Lien/ACT
Les résultats de l'étude
|
À
|
Connexion au port active.
|
|
Il cligne des yeux.
|
Données transmises
|
|
Je suis déconnecté.
|
La connexion au port n' est pas active.
|
|
L'ALM
|
À
|
Il a des informations d'alarme.
|
|
Je suis déconnecté.
|
Aucune information d'alarme
|
DIP
|
Commutateur DIP
|
État
|
Définition
|
|
# 1
|
À
|
RSTP désactivé
|
|
Je suis déconnecté.
|
RSTP Activer (par défaut)
|
|
# 2
|
À
|
Port VLAN activé
|
|
Je suis déconnecté.
|
Port VLAN désactivé (par défaut)
|
|
# 3
|
À
|
Le port SFP est à 100M.
|
|
Je suis déconnecté.
|
Port SFP 100/1000M (par défaut)
|
|
# 4
|
|
Réserve de fonction
|
Le numéro d'immatriculation
1. RSTP passe à la position ON, ce qui indique que RSTP est désactivé.
2. VLAN passe à la position ON, ce qui indique que VLAN est activé. Tous les ports LAN ne peuvent communiquer avec les uplinks SFP que lorsque cette option est activée.
3. Pour que la fonction DIP Switch prenne effet pendant que le commutateur Ethernet est en fonctionnement, il est nécessaire de redémarrer le commutateur Ethernet après avoir réglé le commutateur DIP.
Application du projet
1Systèmes d'automatisation et de contrôle industriels
Idéal pour la connexion de PLC, HMI et contrôleurs en série à Ethernet et à la fibre optique dans les usines et les usines de traitement.
2. Réseaux électriques, énergétiques et SCADA
Permet la surveillance et le contrôle à distance des compteurs, des RTU et des sous-stations avec une intégration sécurisée d'Ethernet et de données série.
3- Les transports et les infrastructures
Convient pour les systèmes de circulation, la signalisation ferroviaire et les armoires routières nécessitant des appareils à alimentation PoE et une communication en série.
4. pétrole et gaz, eau et services publics
Solution fiable pour les environnements difficiles où les équipements sériels existants doivent coexister avec les réseaux IP modernes.
5Intégration de l'IoT et de l'edge industriel
Il relie les périphériques de terrain traditionnels à des plates-formes IoT en utilisant Ethernet, fibre optique et protocoles industriels standardisés.
