Gigabit PoE pour les appareils industriels en périphérie
Quatre ports RJ45 10/100/1000 Mbps à détection automatique fournissent une alimentation et des données PoE IEEE 802.3af/at sur un seul câble Ethernet, simplifiant l'installation de caméras IP, de capteurs et d'équipements sans fil avec un budget PoE total allant jusqu'à 120W.
Liaisons montantes fibre multi-débits jusqu'à 2,5 Gbit/s
Les deux emplacements SFP prennent en charge les connexions fibre 100 Mbps, 1 Gbit/s et 2,5 Gbit/s, offrant des options de liaison montante flexibles pour la transmission longue distance et l'agrégation à haut débit dans les environnements bruyants électriquement.
Gestion industrielle de couche 2
Des fonctionnalités de commutation complètes, notamment VLAN, QoS, agrégation de liens (LACP), surveillance IGMP/MLD et contrôle des tempêtes, permettent une segmentation efficace du trafic et des performances optimisées pour les données vidéo et de contrôle.
Haute disponibilité et protection du réseau
Prend en charge STP, RSTP, MSTP et la protection d'anneau Ethernet ITU-T G.8032, permettant une récupération rapide du réseau et des topologies en anneau résilientes dans les systèmes industriels.
Contrôle de réseau sécurisé et flexible
Les mécanismes de sécurité intégrés tels que l'authentification IEEE 802.1X, les ACL, RADIUS, TACACS+, HTTPS et SSH protègent les réseaux industriels contre les accès non autorisés.
Conception industrielle robuste
Le boîtier métallique classé IP40 avec protection contre les surtensions Ethernet de 6KV assure un fonctionnement stable dans les environnements extérieurs et industriels, tandis que la conception sans ventilateur permet un fonctionnement silencieux et sans entretien.
Déploiement et maintenance faciles
Géré via l'interface graphique Web, CLI, SNMP et Telnet, avec prise en charge des mises à niveau à distance du micrologiciel et des diagnostics de câbles pour réduire les temps d'arrêt et les coûts de maintenance.
Données techniques du commutateur gérable industriel
|
Nom du produit
|
Commutateur fibre PoE industriel géré 10/100/1000 Mbps (2F+4TP)
|
|
N° de modèle
|
IM-FP244GW
|
|
Port
|
2 ports SFP 100/1000/2500 Mbps
SM : 1310 nm/1550 nm, 20 km ; 1490 nm/1550 nm, 40 ~ 120 km
MM : 1310 nm, 2 km ; 850 nm, 500 mètres
4*10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
|
|
Protocole
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Fonctionnalités de commutation
|
Mode de transmission : stockage et transfert
Délai de transfert :<10 us
Bande passante du système : 18 Gbit/s (sans congestion du trafic)
Taux de transfert : 13,392 Mpps
Taille de la DRAM : 128 M
Taille de la mémoire flash : 16 M
Taille de la mémoire tampon de paquets : 4 Mo
ID VLAN : 4096
Taille de la table d'adresses MAC : 8 K
Trame Jumbo : 9,6 Ko
|
|
Support réseau
|
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤ 100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤ 100 m)
|
|
LED
|
Alimentation, réseau, fibre
PWR : Alimentation
Orange : Liaison/ACT
Vert : vitesse réseau 1000 M (éteint lorsqu'elle est de 100 Mb/s)
Fibre : FX1/FX2
|
|

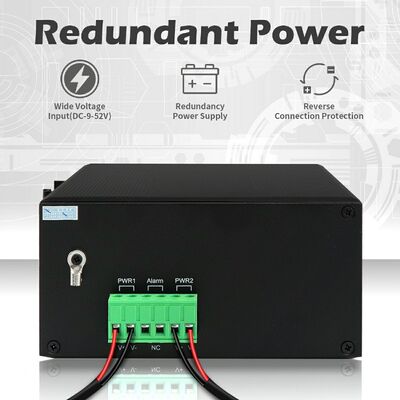

Alimentation
|
Tension d'entrée : 48 V (max. 52 V)
Tension de sortie PoE : 48 V
Puissance de sortie PoE unique : 30 W (port 1 ~ 4)
Budget maximum : 120 W
Connexion inversée : prise en charge
|
|
Câblage PoE
|
PoE af/at : 1/2 (V+), 3/6 (V-)
|
|
Environnement
|
Température de fonctionnement : -40 °C ~ 75 °C
Température de stockage : -40 °C ~ 85 °C
Humidité de fonctionnement : 10 % ~ 90 %, sans condensation
Humidité de stockage : 10 % ~ 95 %, sans condensation
|
|
Normes industrielles
|
ESD : CEI61000-4-2, ±15 KV air, ±6 KV contact
EFT : CEI61000-4-4, Général ±6 KV
Surtension : CEI61000-4-5, Différentiel ±2 KV, Commun ±6 KV
|
|
Certification
|
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN CEI 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN CEI 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
|
Informations mécaniques
|
Coque : coque métallique ondulée, niveau de qualité IP40
Dimension : 158*115*60 mm
Méthode de montage : montage sur rail DIN/mur
Poids : 0,75 Kg/0,9 Kg (Net/Brut)
|
|
Garantie
|
3 ans, support technique à vie
|
Applications
1. Systèmes de vidéosurveillance et de sécurité IP
Alimente et connecte les caméras IP et les appareils d'accès dans les villes, les campus, les usines et les environnements extérieurs.
2. Réseaux d'automatisation industrielle et de contrôle
Convient à l'automatisation d'usine, au contrôle des processus et à la mise en réseau des machines où une alimentation PoE stable et des liaisons montantes fibre sont requises.
3. Transports et infrastructures
Idéal pour la surveillance du trafic, les systèmes ferroviaires et les armoires routières exigeant une conception robuste et une redondance réseau fiable.
4. Réseaux énergétiques et utilitaires
Prend en charge les sous-stations, les parcs éoliens et les systèmes de surveillance des services publics avec une connectivité Ethernet sécurisée et gérée.
5. Villes intelligentes et déploiements en extérieur
L'encombrement compact et la protection industrielle en font un choix judicieux pour l'éclairage intelligent, la liaison montante sans fil et les installations de périphérie IoT.
Aperçu
L'Olycom IM-FP244GW est un commutateur fibre PoE industriel géré compact conçu pour les réseaux industriels de niveau périphérique qui nécessitent une alimentation fiable, des liaisons montantes fibre flexibles et une gestion réseau avancée.
Doté de 4 ports Ethernet Gigabit PoE et de 2 ports fibre SFP multi-débits prenant en charge jusqu'à 2,5 Gbit/s, il permet une connectivité stable pour les caméras IP, les points d'accès sans fil et les appareils Ethernet industriels, tout en étendant la portée du réseau via la fibre.
Conçu pour les environnements difficiles, l'IM-FP244GW fonctionne sur une large plage de températures de -40 °C à +75 °C, intègre une protection contre les surtensions de qualité industrielle et prend en charge le montage sur rail DIN et mural. Avec une gestion de couche 2 complète et un contrôle PoE, il est idéal pour l'automatisation industrielle, les transports et les déploiements d'infrastructures en extérieur.
Dimension
- Prend en charge le diagnostic des câbles et peut localiser le point de défaillance
- Prise en charge de la gestion IEEE802.3az EEE (Energy Efficient Ethernet), optimise la consommation d'énergie
- Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Prise en charge de QoS, QoS de classification du transport, CoS, contrôle de la bande passante (direction entrée/sortie), suppression des tempêtes, services différenciés
- Prise en charge de IEEE802.1q VLAN, port VLAN, basé sur Mac VLAN, IP subnet VLAN, Protocol VLAN, VLAN convert, MVR
- Prise en charge de l'agrégation de liens LACP IEEE802.3ad dynamique, agrégation de liens statique
- Prise en charge de l'inspection IGMP/MLD V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
- Prise en charge du rapport d'agent IGMP, de l'inspection MLD
- Sécurité : basée sur le port et Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
- Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
- Prise en charge du client/relais/inspection/inspection DHCP option 82/relais option 82
- Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Prise en charge du serveur IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
FAQ
1, Sur quelle puce est-il basé ?
Olycom : Vitesse
2, Puis-je le personnaliser ?
Olycom : Oui
Nous prenons en charge les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bornier d'alimentation, etc.)
3, Puis-je le connecter à des appareils 10/100M ?
Olycom : Oui
Pour les ports LAN, ils sont à détection automatique 10/100/1000M
Pour les ports fibre, veuillez configurer la vitesse de 100 Mbit/s via l'interface graphique Web ou CLI
4, Puis-je désactiver la fonction PoE pour certains ports si nécessaire ?
R : Oui
Tous les commutateurs gérés PoE de cette série prennent en charge la gestion PoE
Veuillez simplement définir l'état PoE via l'interface graphique Web ou CLI
5, Faites-vous du SKD/CKD ?
R : Oui
En tant qu'usine, nous avons traité cela à plusieurs reprises.
