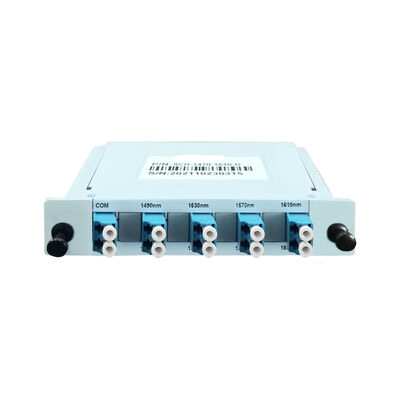

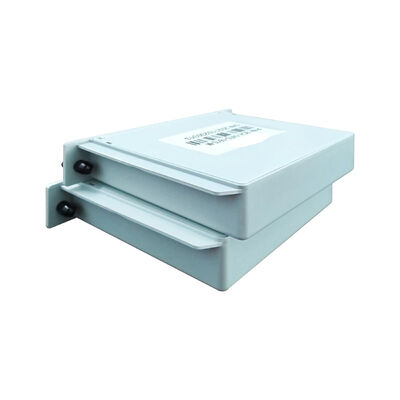

Olycom Mux/DeMux passif à fibre optique CWDM modulaire
Principales caractéristiques
1. Utilisation efficace de la fibre CWDM
Prend en charge plusieurs canaux de longueurs d'onde sur une large fenêtre optique de 1260 nm à 1620 nm, permettant à jusqu'à 12 canaux de partager une seule fibre sans interférence mutuelle.
2. Faible perte d'insertion et isolation élevée
La conception optique optimisée assure une faible perte de canal et une excellente isolation des canaux adjacents et non adjacents, maintenant une qualité de signal stable pour la transmission fronthaul à haut débit.
3. Intégrité élevée du signal
Comporte une faible perte dépendante de la polarisation (PDL) et une dispersion minimale du mode de polarisation, assurant des performances constantes dans des conditions environnementales variables.
4. Conception compacte de type enfichable
L'encombrement réduit et le boîtier en ABS léger facilitent le déploiement dans les armoires de stations de base et les boîtiers extérieurs à espace limité.
5. Fonctionnement passif et sans alimentation
Aucun composant actif ni alimentation électrique requis, offrant une grande stabilité, une longue durée de vie et une réduction des OPEX du réseau.
6. Large tolérance environnementale
Conçu pour fonctionner de manière fiable sur une large plage de températures, prenant en charge les environnements de télécommunications intérieurs et extérieurs.
7. Interfaces optiques standard
Utilise une fibre monomode et des connecteurs LC/UPC, assurant une compatibilité transparente avec les émetteurs-récepteurs optiques et les équipements de télécommunications courants.
Données techniques
| Élément |
Unité |
Paramètres |
Remarque |
| Plage de longueurs d'onde |
nm |
1260-1620 |
|
| Longueur d'onde centrale |
nm |
1271~1371/1471~1571 |
|
| Nombre de canaux |
ch |
12 |
|
| Bande passante de transmission |
nm |
≥+/-7.0 |
|
| Platitude de transmission |
dB |
≤0.3 |
|
| Perte de canal |
dB |
≤3.8 |
Paire≤4.5 |
| Isolation des canaux adjacents en transmission |
dB |
≥30 |
|
| Isolation des canaux non adjacents en transmission |
dB |
≥45 |
|
Aperçu
Le WDM passif de type enfichable est une solution de transmission CWDM compacte et rentable conçue pour les applications fronthaul de réseaux mobiles.
En multiplexant plusieurs signaux optiques de différentes longueurs d'onde sur une seule fibre et en les démultiplexant à l'extrémité distante, il réduit considérablement l'utilisation de la fibre entre la BBU et la RRU, ce qui le rend idéal pour les déploiements de stations de base denses.
En tant que dispositif entièrement passif, ce module WDM ne nécessite aucune alimentation externe, offrant une grande fiabilité, un faible coût d'exploitation et une maintenance simplifiée. Sa conception de type enfichable permet une installation rapide et une extension facile, ce qui en fait une solution largement adoptée dans la construction de stations de base 4G et 5G.
Applications
1. Fronthaul de station de base 4G LTE
Réduit la consommation de fibre et les coûts de déploiement entre les BBUs et les RRUs tout en maintenant une transmission de signal fiable.
2. Fronthaul de station de base 5G
Idéal pour les sites 5G à haute densité où plusieurs longueurs d'onde sont requises sur des ressources de fibre limitées.
3. Extension et mise à niveau du réseau mobile
Permet une extension rapide de la capacité sans poser de nouvelle fibre, prenant en charge une évolution fluide du réseau.
4. Optimisation des ressources fibre
Convient aux opérateurs de télécommunications et aux intégrateurs de systèmes visant à maximiser l'utilisation de la fibre dans les réseaux d'accès et de fronthaul.
5. Sites télécoms et périphériques compacts
Bien adapté aux stations de base sur les toits, montées sur poteaux et en armoires où l'espace et l'alimentation sont limités.
Schéma
