Commutateur PoE industriel CCTV Olycom 8 ports
1. Caractéristiques principales
Gigabit PoE pour les appareils industriels en périphérie

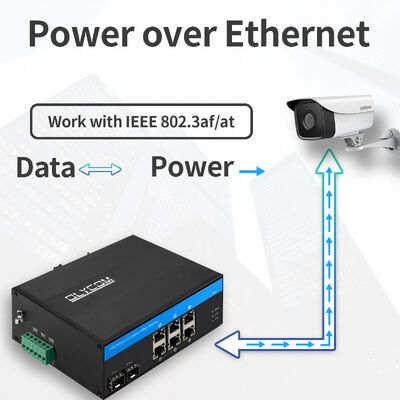

Six ports RJ45 10/100/1000 Mbps à détection automatique prennent en charge IEEE 802.3af/at, fournissant jusqu'à 30 W par port avec un budget PoE total de 180 W, permettant une alimentation directe pour les caméras IP, les points d'accès sans fil et les terminaux industriels compatibles PoE.
Deux liaisons montantes Gigabit fibre optique
Deux emplacements SFP 1000 Mbps prennent en charge les modules fibre multimode et monomode, étendant la transmission réseau de centaines de mètres à plus de 100 km, idéal pour les environnements industriels distribués et sensibles au bruit.
Fiabilité et protection de qualité industrielle
Conçu pour les conditions difficiles, le commutateur prend en charge un fonctionnement de -40 °C à +75 °C, dispose d'une protection contre les surtensions Ethernet de 6 kV et est conforme aux normes industrielles CEM, vibrations, chocs et trafic ferroviaire.
Performances de commutation stables et non bloquantes
Une architecture de commutation de type store-and-forward avec une bande passante système de 16 Gbit/s assure une transmission fluide et sans congestion du trafic vidéo, de données et de contrôle.
Détection et sécurité PoE intelligentes
Détecte automatiquement les appareils alimentés par PoE pour éviter d'endommager les équipements non PoE, assurant une alimentation sûre et fiable.
Options d'alimentation et d'installation flexibles
Alimenté par une entrée CC de 48 V, avec prise en charge du montage sur rail DIN et mural, permettant un déploiement facile dans les armoires de contrôle, les boîtiers routiers et les boîtiers extérieurs.
Conception sans ventilateur et sans entretien
La conception à refroidissement naturel élimine les risques de défaillance du ventilateur et réduit les besoins de maintenance, permettant un fonctionnement silencieux et à long terme.
2. Données techniques
|
Nom du produit
|
Commutateur fibre PoE industriel 10/100/1000 Mbps (2F+6TP)
|
|
N° de modèle
|
IM-FP266GE
|
|
Port
|
2x1000M SFP Fibre
SM : 1310 nm/1550 nm, 20 km ; 1490 nm/1550 nm, 40~120 km
MM : 1310 nm, 2 km ; 850 nm, 500 mètres
6x10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
1 bornier d'alimentation à 6 broches
|
|
Protocole
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15,4 W (PoE)
IEEE 802.3at 30 W (PoE+)
|
|
Fonctionnalités de commutation
|
Mode de transmission : stockage et transfert
Délai de transfert :<10 us
Bande passante du système : 18 Gbit/s (sans congestion du trafic)
Taux de transfert : 11,904 Mmps
MAC : 4K
Taille de la mémoire tampon des paquets : 1,75 Mo
|
|
Support réseau
|
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100 m)
|
|
LED
|
Alimentation, Fibre, Réseau, PoE
PWR : Alimentation
Fibre : FX1, FX2
Allumé : la transmission est normale
Éteint : la transmission n'est PAS normale (module optique défectueux ou déconnecté)
Cuivre orange : indicateur PoE
Allumé : PoE fonctionne
Éteint : PoE ne fonctionne pas ou il s'agit d'un appareil non PoE
Cuivre vert : indicateur de vitesse
Allumé : la vitesse de transmission est de 1000 Mbit/s
Clignotant : en transmission
Éteint : Déconnecté ou la vitesse de fonctionnement est de 10/100 Mbit/s
|
|
Consommation d'énergie
|
Pleine charge sans PoE ≤5 W
|
|
Alimentation
|
Tension d'entrée de l'alimentation PoE : 48 V (max. 52 V)
Puissance de sortie d'alimentation PoE unique : 30 W (port 1~6)
Budget total : 180 W
Tension de sortie PoE : 48 V
Connexion inversée : prise en charge
|
|
Câblage PoE
|
1/2 (V+), 3/6 (V-)
|
|
Environnement
|
Température de fonctionnement : -40 °C～75 °C
Température de stockage : -40 °C～85 °C
Humidité de fonctionnement : 10 %～90 %, sans condensation
Humidité de stockage : 10 %～95 %, sans condensation
|
|
Normes industrielles
|
ESD : CEI 61000-4-2, ±15 KV air, ±6 KV contact
EFT : CEI 61000-4-4, Général ±6 KV
Surtension : CEI 61000-4-5, Différentiel ±2 KV, Commun ±6 KV
|
|
Certification
|
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN CEI 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN CEI 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
|
Informations mécaniques
|
Coque : coque en métal ondulé, niveau IP40
Dimensions : 158*115*60 mm
Méthode de montage : montage sur rail DIN/mural
Poids : 0,75 kg/0,9 kg (Net/Brut)
|
|
Garantie
|
3 ans, support technique à vie
|
3. Aperçu
L'Olycom IM-FP266GE est un commutateur fibre Gigabit PoE de qualité industrielle conçu pour les environnements qui exigent une grande fiabilité, une connectivité fibre longue distance et une alimentation PoE stable.
Avec 6 ports Ethernet Gigabit PoE et 2 liaisons montantes fibre SFP Gigabit, il offre une architecture réseau flexible pour alimenter et connecter des caméras IP, des points d'accès sans fil et des appareils Ethernet industriels sur des sites extérieurs et industriels difficiles.
Construit avec un boîtier métallique ondulé IP40 robuste, une large plage de températures de fonctionnement de -40 °C à +75 °C et une protection CEM de niveau industriel, l'IM-FP266GE assure un fonctionnement continu et stable dans les systèmes d'automatisation, les réseaux de transport et les infrastructures critiques.
4. Application
Systèmes de vidéosurveillance et de sécurité IP
Idéal pour alimenter et connecter des caméras IP industrielles et extérieures dans les villes intelligentes, les usines, les campus et les centres de transport.
Réseaux d'automatisation industrielle
Connectivité Ethernet et PoE fiable pour les API, les capteurs, les contrôleurs et les appareils de terrain dans les systèmes de fabrication et de contrôle des processus.
Transport et contrôle du trafic
Adapté aux armoires routières, aux systèmes ferroviaires et aux réseaux de surveillance du trafic nécessitant une connectivité PoE et fibre robuste.
Infrastructure énergétique et utilitaire
Prend en charge les sous-stations, les parcs éoliens et les systèmes de surveillance des services publics où la fibre longue distance et le PoE stable sont essentiels.
Déploiements en extérieur et en environnement difficile
Conçu pour les températures extrêmes, le bruit électrique et les vibrations, ce qui le rend idéal pour les installations industrielles distantes et extérieures.
Informations sur la boîte d'expédition
Taille du produit : 15,8*11,5*6 cm
Taille de la boîte intérieure : 25,3*20,8*8 cm
Poids du produit : 0,75 kg
Poids de l'emballage : 0,9 kg
Taille de la boîte principale : 55,5*40*41 cm
Quantité d'emballage : 20 pièces
Poids de l'emballage : 20 kg
5. Accessoires
|
Module optique industriel
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310 nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Alimentation DIN industrielle
|
|
IM-DAC220/DC48V2.5A
|
AC220V à DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V à DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V à DC48V10A, -40℃～70℃
|
6. FAQ
1, Sur quelle puce est-il basé ?
Olycom : Realtek
2, Puis-je le personnaliser ?
Olycom : Oui
Nous prenons en charge les services OEM comme le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bornier d'alimentation, etc.)
3, Est-il géré ?
Olycom : Non
Il suffit de brancher et de jouer, mais nous avons un modèle géré (IM-FP266GM)
4. Avez-vous une certification ?
Oui, notre société est certifiée ISO9001.
Nous avons des certificats CE/FCC/RoHS/E-mark/CCC pour nos modèles.
5. Prenez-vous en charge les OEM et ODM ?
Oui, c'est notre avantage concurrentiel.
