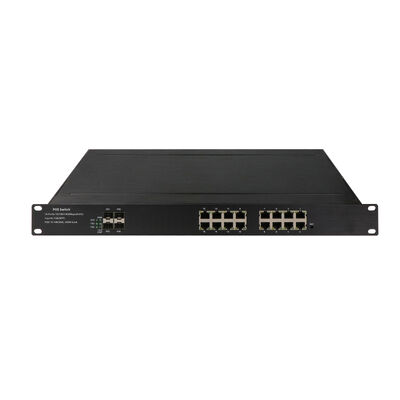

Commutateur Ethernet PoE rugueux non géré à 16 ports
1C'est quoi?
L'IM-FP041616GE est un commutateur Ethernet industriel PoE non géré conçu pour les environnements où la simplicité, la durabilité et le fonctionnement ininterrompu comptent plus que la flexibilité de configuration.
Il est conçu pour fonctionner hors de la boîte sans installation de logiciel, sans réglage de réseau, sans frais de gestion.
Une fois allumé, il fournit immédiatement une connectivité de données et une puissance PoE aux appareils connectés.
Cela le rend approprié pour les sites industriels où l'expertise en informatique sur place est limitée ou où la maintenance à long terme doit être minimisée.
Le commutateur agit comme un nœud d'infrastructure industrielle à fonction fixe, et non comme un contrôleur de réseau configurable.
|
Nom du produit
|
10/100/1000Mbps Commutateur à fibre industrielle POE (4F+16TP)
|
|
Le numéro de modèle.
|
Le numéro d'enregistrement est le suivant:
|
|
Port
|
Ports SFP de 4 x 1000Mpbs
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil.
|
|
La norme
|
Je veux dire, IEEE 802.3Le système de mesure de l'échantillonnage est basé sur les données fournies par les États membres.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p,
Pour les appareils électroniques
|
|
Identifiant du VLAND
|
4096
|
|
Cadre jumbo
|
9.6KB
|
|
Taille de la table des adresses MAC
|
8K
|
|
Poe est le standard
|
IEEE802.3af, à. ((300W au total)
|
|
Caractéristiques de commutation
|
Mode de transmission: stockage et transmission Largeur de bande du système: 48 Gbps (sans embouteillage)
|
|
Médias de réseau
|
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m) 100/1000BASE-TX: CAT5 ou plus paire tordue blindée ((≤ 100m)
Port SFP, distance de transmission: 20km, 40km, 60km, 80km, 100km
|
|
Les LED
|
Énergie, réseau, fibre
|
|
Énergie électrique
|
Voltage d'entrée: 48 à 52 V
Pour les appareils à commande numérique, la tension d'entrée doit être égale ou supérieure à:
Entrée d'alimentation non polaire: support
|
|
Environnement
|
Température de fonctionnement: -40 °C à 85 °C
Humidité de fonctionnement:5% ∼95%, non condensante
|
|
Normes de l'industrie
|
EMI:FCC Partie 15 Souspartie B Classe A,EN 55022 Classe A,EN61000-6-4- Émission pour l'environnement industriel
EMS:EN61000-6-2-Immunité pour l'environnement industriel, EN 61000-4-2 (ESD) Niveau 3, EN 61000-4-3 (RS) Niveau 3, EN 61000-4-4 (EFT) Niveau 3, EN 61000-4-5
(surge) Niveau 3, EN 61000-4-6 (CS) Niveau 3, EN 61000-4-8
La fréquence d'écoulement doit être supérieure ou égale à la fréquence d'écoulement.
Trafic ferroviaire:EN 50121-4
|
|
Informations mécaniques
|
Classe de sécurité: IP30
Dimension: 483 x 275 x 44,5 mm
|
|
Garantie
|
Remplacement dans un délai d'un an; réparation dans un délai de cinq ans
|
2Qu'est-ce qui est connecté?
Seize ports Gigabit Ethernet RJ45 fournissent un accès dense pour les périphériques industriels.
Chaque port de cuivre négocie automatiquement les réglages de vitesse et de duplex.
Les appareils connectés reçoivent à la fois la connectivité réseau et l'alimentation électrique par un seul câble Ethernet.

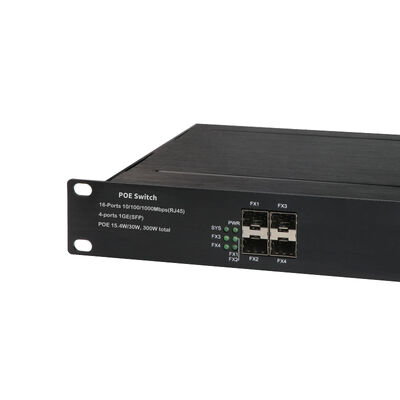

Quatre ports de fibre SFP Gigabit étendent la portée du réseau bien au-delà des limites du cuivre.
Les distances de transmission par fibre optique vont des liaisons à courte portée jusqu'à 100 km, selon le module optique utilisé.
Cette combinaison prend en charge l'agrégation de périphériques locaux avec une connectivité de liaison ascendante longue distance.
3Comment le pouvoir est-il distribué?
Le commutateur intègre les normes IEEE 802.3af et IEEE 802.3at PoE.
Chaque port capable de PoE peut fournir jusqu'à 30 W de puissance.
Le budget énergétique total du système atteint 300 W, ce qui permet une alimentation simultanée aux 16 ports Ethernet.
L'alimentation PoE est fournie directement par câblage Ethernet de catégorie 5.
Aucun adaptateur d'alimentation externe n'est nécessaire du côté du dispositif.
Cela réduit considérablement la complexité de l'installation et le coût du câblage.
Les appareils à alimentation typiques comprennent des caméras IP, des points d'accès sans fil, des téléphones VoIP et des terminaux de contrôle d'accès.
4Comment se comporte-t-il sur le réseau?
L'interrupteur fonctionne en mode non géré.
Il n'y a pas de CLI, pas d'interface Web et pas de fichiers de configuration.
Le comportement de redirection du réseau est fixe et déterministe.
La prévention de la boucle de base est prise en charge par STP et RSTP, ce qui réduit le risque d'instabilité du réseau.
L'espionnage IGMP de base limite les inondations inutiles de multicast dans les réseaux de vidéo surveillance.
La prise en charge des réseaux VLAN IEEE 802.1Q permet une simple séparation du trafic sans configuration avancée des politiques.
Cela assure la stabilité essentielle du réseau tout en maintenant le fonctionnement simple.
5Comment survit-il dans les environnements industriels?
Le dispositif est conçu pour fonctionner en continu dans des conditions difficiles.
Il fonctionne de manière fiable sur une large plage de températures de -40°C à +85°C.
La tolérance à l'humidité est comprise entre 5% et 95% (non condensée).
Un boîtier métallique résistant IP30 protège les composants internes de la poussière et des chocs mécaniques.
Les dimensions du boîtier (483 × 275 × 44,5 mm) conviennent aux installations industrielles standard.
6Comment gère-t-il le stress électrique?
L'interrupteur utilise une entrée d'alimentation non polaire de 48 ̊52 V CC.
La conception non polaire simplifie le câblage et réduit les erreurs d'installation.
La conception interne est conforme aux normes industrielles EMI et EMS, résistant:
Décharge électrostatique
Événements de surtension et EFT
Interférences radiées et conduites
Cela assure un fonctionnement stable à proximité des machines lourdes, des équipements électriques et des systèmes ferroviaires.
7Ce qu'il ne fait pas (par conception)?
Il ne nécessite pas de configuration réseau.
Il n'expose pas les interfaces de gestion.
Il ne dépend pas des mises à jour logicielles pour le fonctionnement quotidien.
Il ne dépend pas de contrôleurs centralisés.
Cette limitation intentionnelle améliore la prévisibilité, la fiabilité et la stabilité à long terme.
8Où est-ce qu'il est mieux?
8.1: Clusters de périphériques PoE fixes
Idéal pour les sites où le nombre de dispositifs et la topologie restent stables au fil du temps.
Les exemples courants incluent les groupes de caméras, les points de contrôle d'accès et les groupes de capteurs.
8.2: Installations de surveillance industrielle
Il alimente et connecte jusqu'à 16 caméras IP dans les usines, les mines et les usines pétrochimiques.
Le traitement multicast de base améliore l'efficacité vidéo sans réglage de réseau.
8.3: Réseaux de soutien à l'automatisation
Utilisé comme interrupteur auxiliaire pour les capteurs, les interphones et les petits HMI.
Réduit la complexité du câblage dans les lignes de production et les salles de contrôle.
8.4: Transports et systèmes routiers
Convient pour les gares ferroviaires, les armoires de bord de route et les sites de surveillance du trafic.
Les ports de fibre optique prennent en charge les connexions backhaul longue distance.
La conformité à la norme EN 50121-4 garantit la compatibilité avec le système ferroviaire.
8.5: Énergie et services publics
Déployés dans les sous-stations, les parcs éoliens et les points de surveillance à distance.
Une large tolérance à la température permet des installations extérieures et semi-souterraines.
8.6: Bâtiments intelligents et parcs industriels
Il agit comme un interrupteur de distribution PoE rentable.
Prend en charge les systèmes d'éclairage, le contrôle d'accès et la surveillance de l'environnement.
La capacité VLAN sépare le trafic de bureau, de sécurité et opérationnel.
8.7: Déploiements de TII à distance
Utilisé dans les usines de traitement de l'eau, les champs pétrolifères et les installations isolées.
Le PoE élimine le besoin de sources d'énergie locales.
Le comportement du plug-and-play simplifie le déploiement dans les endroits difficiles d'accès.
9Pourquoi ce modèle existe-t-il?
Cet interrupteur n'est pas fait pour être réglé.
Il est censé fonctionner en continu.
Elle privilégie la fiabilité physique par rapport à la complexité logique.
Pour les environnements industriels où "installer une fois et oublier" est la vraie exigence,
L'IM-FP041616GE est naturellement adapté.
