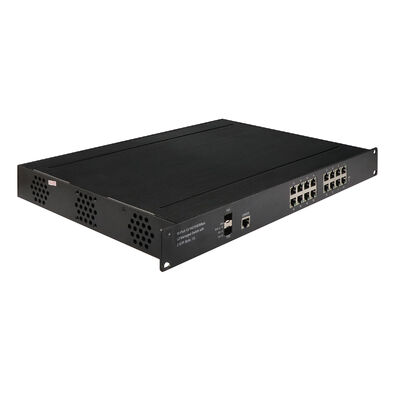

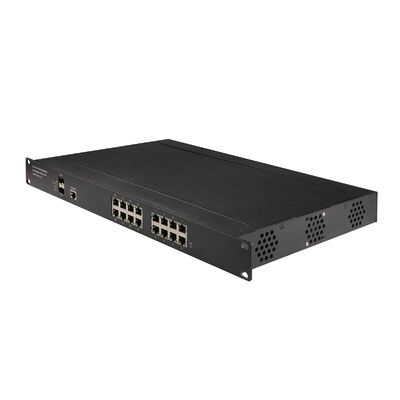

16-port 1G 2.5G géré PoE Switch Rack monté SFP Uplinks sans ventilateur AC alimenté

Principales caractéristiques

1. Configuration de ports haute densité

Équipé de 2 ports fibre SFP × 1000 Mbps et de 16 ports Ethernet RJ45 × 10/100/1000 Mbps, le commutateur prend en charge l'extension flexible du réseau. Les ports cuivre sont compatibles avec les câbles CAT3/CAT4/CAT5 (10BASE-T) et CAT5e ou supérieurs (100/1000BASE-TX) jusqu'à 100 mètres, ce qui permet une intégration facile avec les appareils anciens et modernes.

2. Conception matérielle de qualité industrielle

Le boîtier métallique robuste (483 × 275 × 44,5 mm) répond aux normes de protection IP30 et prend en charge une entrée non polaire AC 220V, simplifiant le déploiement de l'alimentation dans les armoires industrielles. La conformité aux normes EMI et EMS assure un fonctionnement stable en cas de fortes interférences électromagnétiques.

3. Redondance réseau rapide et protection contre les boucles

Prend en charge les protocoles Ethernet Protection Ring (EPR) ITU-T G.8032, ERPS et les protocoles d'arborescence de recouvrement classiques, notamment STP, RSTP et MSTP. Ces mécanismes offrent une récupération des pannes en moins de 50 ms, empêchent les boucles de réseau et maintiennent la continuité des communications dans les topologies en anneau et en maillage.

4. Contrôle avancé des VLAN et du multicast

Offre de vastes capacités VLAN, notamment IEEE 802.1Q VLAN, VLAN basé sur les ports, VLAN basé sur les adresses MAC, VLAN basé sur les sous-réseaux IP, VLAN basé sur les protocoles, traduction VLAN et enregistrement MVR (Multicast VLAN Registration).

L'optimisation du multicast est améliorée grâce à l'IGMP/MLD snooping (v1/v2/v3), au filtrage et au reporting proxy, réduisant ainsi le trafic inutile et économisant la bande passante pour les flux vidéo et en temps réel.

5. Gestion du trafic et QoS précises

Utilise la commutation store-and-forward avec prise en charge des trames jumbo jusqu'à 9,6 Ko. Les fonctionnalités QoS intégrées incluent la classification du trafic, la planification des priorités (CoS), la limitation du débit en entrée/sortie, le façonnage des ports et le contrôle des tempêtes pour le trafic de diffusion, de multidiffusion et de monodiffusion inconnue, garantissant des performances déterministes pour les applications industrielles sensibles à la latence.

Prend en charge IEEE 802.3az Energy Efficient Ethernet pour optimiser la consommation d'énergie pendant les périodes de faible utilisation.

6. Sécurité réseau multicouche

Fournit un contrôle d'accès fort grâce à l'authentification IEEE 802.1X, la sécurité basée sur les adresses MAC, RADIUS et TACACS+, et des politiques ACL flexibles. Des mécanismes de protection supplémentaires tels que IP Source Guard, Dynamic ARP Inspection et la gestion cryptée via HTTPS, SSL et SSH v2 aident à se défendre contre l'usurpation d'identité, l'accès non autorisé et les cybermenaces.

Inclut DHCP Snooping et DHCP Relay avec l'option 82 pour une gestion sécurisée des adresses IP.

7. Agrégation de liens flexible

Prend en charge à la fois l'agrégation statique et IEEE 802.3ad LACP, permettant de combiner plusieurs liens physiques pour un débit plus élevé et une redondance des liens, ce qui est idéal pour les connexions de dorsale et de couche d'agrégation.

8. Gestion et surveillance complètes

Prend en charge plusieurs méthodes de gestion, notamment CLI (style Cisco), Web GUI, SNMP v1/v2c/v3 et Telnet. Les fonctionnalités incluent les mises à niveau du micrologiciel TFTP/HTTP avec protection à double image, RMON, MIB II, la mise en miroir des ports, les journaux d'événements, DNS et la synchronisation temporelle NTP/SNTP.

Les diagnostics de câbles intégrés aident à identifier et à localiser rapidement les défauts de câblage, réduisant ainsi le temps de dépannage sur site.

9. Prêt pour IPv6

Prise en charge native de la gestion et des services IPv6 tels que IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL sur IPv6, IPv6 ACL, IPv6 QoS, TFTPv6 et NTPv6, garantissant la compatibilité avec les architectures réseau de nouvelle génération.

10. Fiabilité industrielle éprouvée

Certifié pour résister aux vibrations, aux chocs et aux chutes libres conformément aux normes CEI 60068. Fonctionne de manière fiable dans une humidité de 5 % à 95 % sans condensation, ce qui le rend adapté à un fonctionnement continu dans des environnements industriels extrêmes.

Données techniques

Aperçu

L'Olycom IM-FP021616GW est un commutateur Ethernet géré de couche 2 de qualité industrielle conçu pour offrir une connectivité réseau stable, à haut débit et sécurisée dans les environnements industriels exigeants.
Il combine la capacité de dorsale fibre avec un accès cuivre haute densité, ce qui le rend adapté à l'agrégation de dispositifs industriels à grande échelle et à la transmission longue distance.

Le commutateur fournit 2 interfaces fibre Gigabit SFP prenant en charge les modules monomodes et multimodes, permettant des distances de transmission allant des liaisons à courte portée jusqu'à 100 km, ainsi que 16 ports Ethernet RJ45 10/100/1000 Mbps à négociation automatique pour des connexions de périphériques sur le terrain flexibles. Cette conception hybride permet une intégration transparente fibre-cuivre sur les réseaux industriels.

Conçu pour les conditions difficiles, l'IM-FP021616GW fonctionne de manière fiable sur une plage de températures étendue de -40 °C à +85 °C, dispose d'un boîtier métallique robuste classé IP30 et prend en charge une entrée d'alimentation non polaire AC 220V, assurant une résistance au bruit électrique, aux vibrations et à la poussière couramment rencontrés sur les sites industriels.

Avec une capacité de commutation sans blocage de 36 Gbit/s, une table d'adresses MAC de 8K et la prise en charge de jusqu'à 4096 VLAN, le commutateur offre des performances constantes, même dans les réseaux haute densité et multi-segmentés.
Des fonctionnalités avancées de gestion, de redondance, de contrôle du trafic et de sécurité garantissent un fonctionnement ininterrompu 24h/24 et 7j/7 pour les applications critiques.

Le produit est conforme aux normes FCC, CE, NEMA-TS2 et EN 50121-4 (applications ferroviaires) et est soutenu par une politique de remplacement d'un an et un service de réparation de 3 ans, ce qui en fait un choix fiable pour les déploiements industriels à long terme.

Applications

1. Systèmes d'automatisation et de contrôle industriels

Prend en charge les automates programmables, les IHM, les capteurs et les contrôleurs dans les chaînes de production et les systèmes d'automatisation. L'isolation VLAN et la QoS garantissent une livraison fiable du trafic de contrôle en temps réel tout en séparant les données de gestion et de surveillance.

2. Réseaux de transport et ferroviaires

Conçu pour les systèmes de communication ferroviaires et routiers, conforme à la norme EN 50121-4. Les protocoles de redondance en anneau garantissent une récupération rapide et une connectivité ininterrompue pour la signalisation, la surveillance et les systèmes d'information aux passagers.

3. Infrastructure énergétique, électrique et utilitaire

Idéal pour les sous-stations, les sites d'énergie renouvelable et les réseaux de surveillance du réseau. La protection en anneau à haute disponibilité et la tolérance aux températures élevées prennent en charge les installations extérieures et sans surveillance.

4. Environnements industriels difficiles

Convient aux mines, à la métallurgie, aux usines pétrochimiques et aux sites de l'industrie lourde. Résistant à la poussière, aux vibrations, aux interférences électriques et aux températures extrêmes, avec une gestion à distance simplifiant la maintenance.

5. Vidéosurveillance et surveillance à distance

Optimisé pour les réseaux de caméras IP et les systèmes de sécurité. La gestion du multicast et la QoS priorisent le trafic vidéo tandis que les VLAN isolent les données de surveillance des réseaux opérationnels.

6. Parcs industriels et campus d'entreprise

Fournit une mise en réseau d'agrégation et de distribution fiable pour les parcs industriels, les centres logistiques et les grands campus, prenant en charge la densité élevée des appareils, la segmentation du trafic et l'agrégation des liaisons dorsales.

7. Transport ferroviaire et transports en commun

Assure des communications stables pour les équipements embarqués, les capteurs en bordure de voie et les systèmes de contrôle des stations. La récupération rapide des pannes améliore la sécurité et la continuité opérationnelle.

8. Projets de migration IPv6

Une plateforme idéale pour les organisations qui passent à IPv6, offrant des capacités complètes de transfert de données et de gestion IPv6 sans compromettre les performances ou la sécurité.
