Olycom Mini Rugged Fast Ethernet PoE/PoE+ Commutateur à fibre
Spécification
|
Nom du produit
|
10/100 Mbps Commutateur industriel à fibre PoE ((1F+2TP)
|
|
Le numéro de modèle.
|
Le numéro d'enregistrement est le suivant:
|
|
Port
|
1x100M Fibre SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km
MM: 1310nm, 2km; 850nm, 500 mètres
2x10/100M UTP RJ45 ((Soutien à la détection automatique MDI/MDIX)

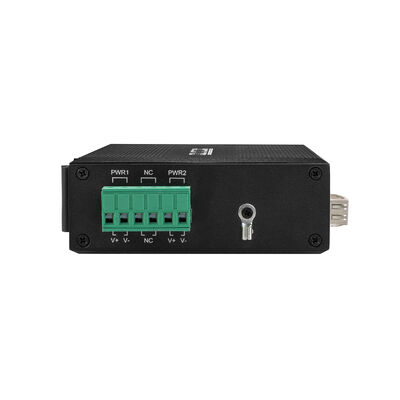

Bloc de borne de puissance 1x6-PIN
|
|
Le protocole
|
Pour les appareils à commande numérique, le numéro de série est le numéro de série.
Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil.
Les émetteurs-récepteurs électroniques doivent être équipés d'un système de transmission électronique.
Pour les appareils de traitement des données électroniques
|
|
Fonctionnalités de commutation
|
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 0,6 Gbps (sans embouteillage)
Taux de transfert: 0,4464Mmps
4K
Taille du tampon de paquets: 1,75 Mb
|
|
Médias de réseau
|
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
|
|
Les LED
|
Énergie, fibre, réseau, PoE
PWR: Puissance
Fibre: FX1
On: transmission normale
Éteint: la transmission n'est pas normale (module optique défectueux ou déconnecté)
Orange cuivre: indicateur de PoE
PoE est en marche
Éteint: PoE ne fonctionne pas ou c'est un dispositif Non-PoE
Vert cuivre: indicateur de vitesse
On: la vitesse de transmission est de 100 Mbps
Clignote: en cours de transmission
Éteint: déconnecté ou vitesse de travail est de 10 Mbps
|
|
Consommation d'électricité
|
Charge complète sans PoE≤5W
|
|
Énergie
|
Voltage d'entrée de l'alimentation PoE: 48V (maximum 52V)
Puissance de sortie d'alimentation PoE unique: 30 W (porte 1 à 2)
Budget total: 60 W
Voltage de sortie PoE: 48V
Connexion arrière: support
|
|
Le câblage de PoE
|
1/2 (V+), 3/6 (V-)
|
|
Environnement
|
Température de fonctionnement: -40°C 75°C
Température de stockage: -40°C ∼85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
|
Normes de l'industrie
|
Le système d'aération doit être équipé d'un système d'aération de freinage.
Électricité électrique: IEC61000-4-4, générale ±6KV
Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV
|
|
Certification
|
Le système d'échantillonnage doit être conforme à la norme CE-EMC EN 55032:2015+AC: 2016+A1:2020+A11:2020.
La norme EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 est modifiée.
Pour les véhicules à moteur électrique, la norme EN 61000-3-3: 2013/A2: 2021/AC:2022
Le système d'avertissement doit être conforme à la norme CE-LVD.2020
La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4: 2014
|
|
Informations mécaniques
|
Concasse: coque métallique ondulée, niveau IP40
Dimension: 114*93*35 mm

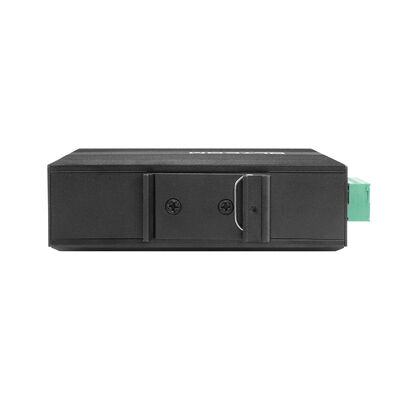

Méthode de montage: montage sur rail/mur
Poids: 0,35 kg/0,45 kg (net/gros)
|
|
Garantie
|
3 ans, support technique à vie
|
1Ce qu'il est Un petit commutateur PoE qui résout un problème industriel très spécifique
L'Olycom IM-FP122FE n'essaie pas d'être un "noyau réseau" ou un commutateur lourd de fonctionnalités.
Il existe pour une seule tâche:
Alimentation de quelques dispositifs de terrain et envoyer leurs données loin sur la fibre ¢ fiable, et sans configuration.
Avec 2 ports PoE Fast Ethernet et 1 liaison en fibre, cet appareil est situé juste au bord d'un réseau industriel:
Dans un placard en bord de route, à côté d'une machine, sur un poteau ou dans une boîte de commande où l'espace, la puissance et la fiabilité comptent plus que les caractéristiques extravagantes.
Pas de gestion, pas d'installation, connectez-vous, allumez et partez.
2Pourquoi cette conception a vraiment du sens
PoE où le pouvoir est la fibre est la vraie star ici
Les câbles de cuivre s'arrêtent à 100 mètres.
La fibre ne le fait pas.
Le port SFP de 100 Mbps, prenant en charge des distances allant jusqu'à 120 km, permet à ce petit commutateur de:
Asseyez-vous à côté des appareils de terrain
Envoyez les données directement à une salle de contrôle distante.
Surmonter les environnements difficiles, bruyants ou sujets aux éclairs en toute sécurité
Dans la pratique, cela fait que l'IM-FP122FE se comporte comme un nœud de champ alimenté par PoE avec une colonne vertébrale en fibre.
3Conçu pour les endroits sales, chauds et bruyants
Ce commutateur suppose qu'il vivra dans un endroit désagréable.
Plage de fonctionnement de -40°C à 75°C
Casque métallique IP40
Résistance à l'ESD, aux surtensions et au bruit électrique (niveau EMS 3)
Conforme à la norme EN 50121-4.
Une fois installé, il doit rester là pendant des années sans attention.
4Pas de gestion à dessein
Il n'y a pas d'interface Web, pas de CLI, pas de configuration VLAN.
Ce n'est pas une limitation, c'est la philosophie du design.
Aucune erreur de configuration
Aucun problème de compatibilité avec le firmware
Aucun frais de maintenance
Pour les petits déploiements PoE, la simplicité équivaut souvent à une plus grande fiabilité.
5Où il est couramment utilisé
Points de surveillance industriels compacts
Parfait pour les endroits qui n'ont besoin que d'une ou deux caméras, comme:
Coins d'usine
Petits ateliers
Portes d'entrée ou périmètres
Le PoE alimente la caméra, la fibre envoie la vidéo en arrière.
6. Armoires routières et ferroviaires
Dans les environnements routiers et ferroviaires, l'espace est limité et les conditions sont difficiles.
L'IM-FP122FE s'intègre facilement dans des armoires compactes, alimente les appareils de surveillance via PoE et envoie des données par fibre à longue distance vers des systèmes centralisés.
7. Les services publics et les sites de surveillance à distance
Dans les sous-stations, les stations de traitement de l'eau ou les stations de pompage:
Les capteurs de champ se connectent via RJ45
PoE élimine les adaptateurs électriques locaux
La fibre assure une transmission stable et sans interférence
Une solution simple mais très fiable.
8. Zones industrielles difficiles
Les sites miniers, pétrochimiques et métallurgiques bénéficient de:
Réservoir antipoussière
Tolérance au bruit électrique
9. Opération à température élevée
Il maintient les appareils PoE à faible consommation en ligne là où les équipements de consommation tomberaient en panne rapidement.
Étendre le PoE au-delà des limites du cuivre
Lorsque les dispositifs PoE doivent être déployés bien au-delà de 100 mètres, cet interrupteur agit comme un pont propre:
Copper + PoE du côté du dispositif
Les fibres du côté de la colonne vertébrale
Aucune refonte, aucun convertisseur supplémentaire.
En résumé
L'IM-FP122FE ne concerne pas les caractéristiques.
Il s'agit de faire un travail extrêmement bien:
Alimentation d'un petit nombre d'appareils industriels et transfert de leurs données en toute sécurité sur des fibres à longue distance toute la journée, tous les jours.
Dimension
-
Un commutateur
-
1pc manuel d'utilisation
Nom de l'entreprise
Les accessoires ((DIN rail bracket, module optique, alimentation, patchcord, câble réseau, etc.) ne sont PAS inclus dans la boîte d'emballage, s'il vous plaît préparer par vous-même ou acheter un ensemble complet de nous
Informations sur les boîtes d'expédition
Taille du produit: 11,4*9,3*3,5 cm
Taille de la boîte intérieure: 23*16,5*5,8 cm
Poids du produit: 0,35 kg
Poids de l'emballage: 0,45 kg
Taille de la boîte principale: 67*33*47cm
Quantité d'emballage: 40 pièces
Poids de l'emballage: 20 kg
Les accessoires
|
Module optique industriel
|
|
Pour les appareils de transport de marchandises
|
Le nombre de fois où les données sont utilisées est supérieur à 100
|
|
Le numéro de série est le numéro de série.
|
100BASE-FX
|
|
Le numéro de série de l'équipement
|
100BASE-LX
|
|
Le numéro de série de l'appareil
|
100BASE-EX
|
|
Pour les appareils à commande numérique
|
Les données sont fournies par le système d'exploitation de base.
|
|
Pour les appareils à commande numérique
|
Les données sont fournies par le système d'exploitation de base.
|
|
L'alimentation électrique industrielle DIN
|
|
Le système de surveillance doit être équipé d'un système de surveillance de l'environnement.
|
AC220V à DC12V1.67A, à -30°C/70°C
|
|
Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence.
|
Pour les appareils de commande électronique, la fréquence d'alimentation doit être supérieure ou égale à:
|
