24 Ports 2.5G Smart Manageable PoE Fiber Switch
Spécifications
| Nom du produit |
24 Ports 1G 2.5G Switch Industriel PoE Fibre (12F+12TP) |
| Numéro de modèle |
IM-FP121212GW |
| Port |
12 ports SFP 1000 Mbps
12 x 10/100/1000M UTP RJ45 (support auto-détection MDI/MDIX)
|
| Normes |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| ID VLAN |
4096 |
| Jumbo Frame |
9.6 Ko |
| Taille de la table d'adresses MAC |
8K |
| Norme PoE |
IEEE802.3af, IEEE802.3at |
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Bande passante système : 108 Gbps (sans encombrement)
Taille de la DRAM : 128 Mo
Taille de la Flash : 16 Mo
Taille du tampon de paquets : 4 Mo
ID VLAN : 4096
Taille de la table d'adresses MAC : 8K
Jumbo Frame : 9.6 Ko
|
| Médias réseau |
10BASE-T : Paire torsadée non blindée CAT3, CAT4, CAT5 (≤100m)
100/1000BASE-TX : Paire torsadée blindée CAT5 ou supérieure (≤100m)
Distance de transmission du port SFP : 20 Km, 40 Km, 60 Km, 80 Km, 100 Km
|
| LEDs |
Alimentation, réseau, fibre |

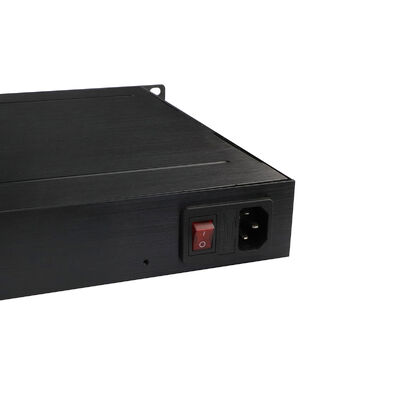

| Alimentation |
Tension d'entrée : AC220V
Alimentation non polarisée : supportée
|
| Environnement |
Température de fonctionnement : -40°C à 75°C
Humidité de fonctionnement : 5% à 95%, sans condensation
|
| Certifications |
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN IEC 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Part 15 Subpart B (Classe B) ANSI C63.4: 2014
|
| Informations mécaniques |
Classe de sécurité : IP30
Dimensions : 483 x 294,6 x 44,5 mm
|
| Garantie |
Remplacement sous 1 an ; réparation pendant 3 ans |
Ce que c'est
L'IM-FP121212GW est un switch Ethernet industriel PoE entièrement géré, conçu pour les environnements où un grand nombre d'appareils alimentés, des liaisons fibre longue distance et un contrôle centralisé doivent coexister de manière fiable.
Il est conçu pour les réseaux industriels qui ne peuvent pas dépendre de systèmes d'alimentation séparés, de switches dispersés ou d'interventions manuelles fréquentes.
Cet appareil combine une alimentation PoE haute densité, une connectivité backbone fibre et une gestion de qualité industrielle dans une seule plateforme.
Une fois déployé, il devient un nœud d'infrastructure stable, fournissant l'alimentation, transférant les données et appliquant les politiques réseau en continu, 24h/24 et 7j/7.
Ce qu'il connecte
Douze ports RJ45 Gigabit fournissent un accès dense pour les équipements industriels en périphérie.
Chaque port cuivre négocie automatiquement la vitesse et les paramètres duplex et fournit à la fois des données et de l'énergie électrique sur un seul câble Ethernet.
Les appareils connectés typiques incluent :
Caméras IP
Points d'accès sans fil
Systèmes VoIP et interphones
Terminaux industriels compatibles PoE
Douze ports fibre SFP Gigabit forment le backbone optique du réseau.
Ces ports prennent en charge la fibre monomode et multimode, permettant des distances allant de courtes liaisons locales jusqu'à 100 km.
Cela permet au switch de se situer au centre de grands sites industriels, de corridors ferroviaires, de réseaux de services publics ou d'installations à l'échelle d'un campus.
Comment l'alimentation est fournie
La fonctionnalité PoE est intégrée directement dans le switch.
Les douze ports cuivre sont conformes à la norme IEEE 802.3af, fournissant jusqu'à 15,4 W par port.
Le budget d'alimentation PoE total atteint 340 W, permettant à tous les appareils connectés d'être alimentés simultanément sans injecteurs externes.
L'alimentation est fournie entièrement via un câblage Ethernet standard de catégorie 5.
Aucun adaptateur secteur local n'est requis côté appareil.
Cela simplifie l'installation, réduit les points de défaillance et diminue les coûts de maintenance à long terme, en particulier dans les emplacements extérieurs ou difficiles d'accès.
Comment il se comporte sur le réseau
L'IM-FP121212GW est un switch industriel géré.
Il ne se comporte pas passivement.
Il contrôle activement le flux du trafic, la gestion des défaillances et l'isolation des appareils.
Les mécanismes de protection en anneau et les protocoles Spanning Tree permettent au réseau de récupérer des défaillances de liaison en quelques millisecondes.
Ceci est essentiel dans les déploiements PoE à grande échelle où la perte de connectivité peut également signifier la perte d'alimentation des appareils sur le terrain.
Le trafic est traité de manière déterministe en utilisant le transfert store-and-forward.
Les données sensibles à la latence, telles que les signaux de commande ou la vidéo en temps réel, peuvent être priorisées, tandis que le trafic non critique est limité.
Les grandes trames de données sont traitées efficacement, évitant la congestion sous forte charge.
Comment les réseaux sont segmentés
Le switch prend en charge plusieurs modèles VLAN, permettant de diviser logiquement les réseaux sans matériel supplémentaire.
Le trafic peut être séparé par :
Port
Adresse MAC
Sous-réseau IP
Protocole
La traduction VLAN permet aux différents domaines réseau de s'interconnecter proprement.
Le trafic multicast est strictement contrôlé.
Les flux vidéo et les flux de données en temps réel ne sont transférés que là où ils sont nécessaires, évitant une consommation de bande passante inutile dans les déploiements de caméras ou de capteurs à grande échelle.
Comment l'accès est contrôlé
La sécurité est appliquée à plusieurs niveaux.
Les appareils doivent s'authentifier avant d'accéder au réseau.
Les ports peuvent être restreints par identité, adresse ou politique.
Les accès non autorisés, les tentatives d'usurpation et les abus d'adresse sont activement bloqués.
L'accès à la gestion est protégé à l'aide de protocoles cryptés.
La configuration, la surveillance et le diagnostic peuvent être effectués à distance sans exposer le réseau à un risque inutile.
Comment il est géré
Le switch prend en charge plusieurs méthodes de gestion pour s'adapter aux différents environnements opérationnels.
Les ingénieurs peuvent le configurer et le surveiller via :
Accès en ligne de commande
Interface Web
Systèmes de gestion de réseau basés sur SNMP
Les mises à jour du firmware sont protégées par des mécanismes de redondance pour éviter que des mises à niveau échouées ne perturbent le fonctionnement.
Les outils de diagnostic intégrés aident à localiser rapidement les défauts de câble, réduisant le temps de dépannage sur site.
La synchronisation horaire, la journalisation et les fonctions de surveillance permettent au switch de s'intégrer proprement dans les plateformes de gestion industrielle centralisées.
Comment il survit aux environnements industriels
L'IM-FP121212GW est conçu pour un fonctionnement continu sous contraintes physiques et électriques.
Il fonctionne de manière fiable de -40°C à +85°C.
La tolérance à l'humidité s'étend de 5% à 95%, sans condensation.
Un boîtier métallique classé IP30 protège les composants internes de la poussière et des impacts mécaniques.
Le switch résiste aux vibrations, aux chocs, aux surtensions électriques, aux décharges électrostatiques et aux interférences électromagnétiques.
Il convient au déploiement à proximité de machines lourdes, d'équipements électriques et de systèmes ferroviaires.
Comment il est alimenté
L'appareil utilise des entrées d'alimentation DC 48 V non polarisées doubles.
La conception non polarisée simplifie le câblage et réduit les erreurs d'installation sur le terrain.
Les entrées d'alimentation redondantes améliorent la disponibilité dans les déploiements critiques.
Où il s'intègre le mieux
Réseaux de surveillance PoE industriels
Alimente et gère les systèmes de caméras dans les usines, les mines, les usines pétrochimiques et les zones de sécurité périmétrique.
L'optimisation multicast améliore l'efficacité vidéo sans réglages excessifs.
Environnements d'automatisation à grande échelle
Prend en charge la connectivité dense pour les automates programmables industriels (API), les IHM, les capteurs et les terminaux compatibles PoE.
La priorisation du trafic garantit la livraison fiable des signaux de commande.
Systèmes de transport et ferroviaires
Conçu pour les armoires de bord de route, les gares et les corridors ferroviaires.
Les ports fibre longue distance prennent en charge les déploiements linéaires, tandis que la protection en anneau assure la continuité.
La conformité aux normes ferroviaires permet une intégration sûre dans les réseaux de transport.
Infrastructure énergétique et utilitaire
Utilisé dans les sous-stations, les parcs éoliens et les systèmes de surveillance du réseau.
La large tolérance de température et la portée fibre prennent en charge les installations extérieures et à distance.
Bâtiments intelligents et parcs industriels
Agit comme un nœud central de distribution et de contrôle PoE.
Sépare le trafic des bureaux, de la production et de la sécurité tout en simplifiant la gestion centralisée.
Déploiements IIoT prêts pour IPv6
Prend en charge les modèles modernes de gestion et de communication basés sur IPv6.
Permet une intégration évolutive des appareils IIoT, des plateformes distantes et des systèmes connectés au cloud.
Pourquoi ce modèle existe
Ce switch n'est pas conçu pour être minimal.
Il est conçu pour être central.
Il existe pour les réseaux où :
Les appareils ont besoin d'alimentation et de données du même endroit
Les défaillances doivent être récupérées automatiquement
Le trafic doit être contrôlé, pas seulement transféré
Les environnements sont hostiles aux équipements ordinaires
Pour les déploiements industriels où convergent alimentation, connectivité et contrôle,
l'IM-FP121212GW s'intègre naturellement.
Informations Web
-
Support du diagnostic de câble et localisation du point de défaut
-
Support de la gestion IEEE802.3az EEE (Energy Efficient Ethernet), optimisation de la consommation d'énergie
-
Support STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
-
Support QoS, classification du trafic QoS, CoS, contrôle de bande passante (direction d'entrée/sortie), suppression des tempêtes, services différenciés
-
Support VLAN IEEE802.1q, port VLAN, VLAN basé sur MAC, VLAN sous-réseau IP, VLAN protocole, conversion VLAN, MVR
-
Support agrégation de liens dynamique IEEE802.3ad LACP, agrégation de liens statique
-
Support IGMP/MLD snooping V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
-
Support rapport agent IGMP, MLD snooping
-
Sécurité : basé sur port et MAC IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Support CLI de type Cisco®, gestion Web, SNMP v1/v2c/v3, Telnet
-
Support mise à niveau logicielle via TFTP et HTTP, redondance du firmware empêchant les échecs de mise à niveau
-
Support client/relais/snooping DHCP, snooping option 82/relais option 82
-
Support RMON, MIB II, image miroir, journal d'événements, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Support serveur Telnet IPv6/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Accessoires
| Module optique industriel |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
