10/100 Mbps DIN35 Commutateur industriel non géré
Données techniques du commutateur de réseau rapide
|
Nom du produit
|
6 Port 10/100 Mbps Commutateur réseau à fibre ((2F+4TP)
|
|
Le numéro de modèle.
|
Le numéro de série de l'appareil doit être identifié.
|
|
Port
|
2x100M Fibre SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km
MM: 1310nm, 2km; 850nm, 500 mètres
Le système de détection automatique de l'UTP RJ45 (support MDI/MDIX) doit être équipé d'un système de détection automatique de l'UTP RJ45.

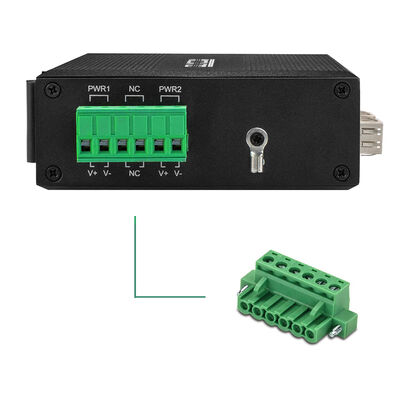

Bloc de borne de puissance 1x6-PIN
|
|
Le protocole
|
Pour les appareils à commande numérique, le numéro de série est le numéro de série.
Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil.
|
|
Fonctionnalités de commutation
|
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 1,2 Gbps (sans embouteillage)
Taux de transfert: 0,8928Mmps
4K
Taille du tampon de paquets: 1,75 Mb
|
|
Médias de réseau
|
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
|
|
Les LED
|
Énergie, fibre, réseau, PoE
PWR: Puissance
Fibre: FX1, FX2
On: transmission normale
Éteint: la transmission n'est pas normale (module optique défectueux ou déconnecté)
Orange cuivre: indicateur de PoE
PoE est en marche
Éteint: PoE ne fonctionne pas ou c'est un dispositif Non-PoE
Vert cuivre: indicateur de vitesse
On: la vitesse de transmission est de 100 Mbps
Clignote: en cours de transmission
Éteint: déconnecté ou vitesse de travail est de 10 Mbps
|
|
Consommation d'électricité
|
Charge complète≤5W
|
|
Énergie
|
Entrée DC12V~DC52V redondante, généralement DC12V/DC24V/DC48V
Connexion arrière: support
|
|
Environnement
|
Température de fonctionnement: -40°C 75°C
Température de stockage: -40°C ∼85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
|
Normes de l'industrie
|
Le système d'aération doit être équipé d'un système d'aération de freinage.
Électricité électrique: IEC61000-4-4, générale ±6KV
Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV
|
|
Certification
|
Le système d'échantillonnage doit être conforme à la norme CE-EMC EN 55032:2015+AC: 2016+A1:2020+A11:2020.
La norme EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 est modifiée.
Pour les véhicules à moteur électrique, la norme EN 61000-3-3: 2013/A2: 2021/AC:2022
Le système d'avertissement doit être conforme à la norme CE-LVD.2020
La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4: 2014
|
|
Informations mécaniques
|
Concasse: coque métallique ondulée, niveau IP40
Dimension: 114*93*35 mm

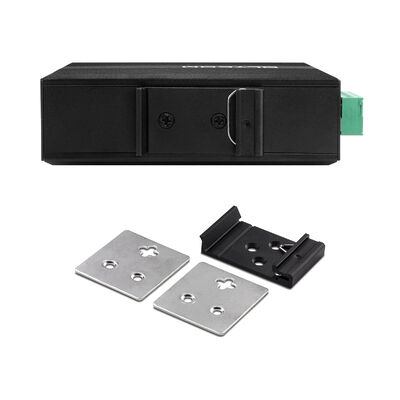

Méthode de montage: montage sur rail/mur
Poids: 0,35 kg/0,45 kg (net/gros)
|
|
Garantie
|
3 ans, support technique à vie
|
Construit pour l'agrégation de bord dans les réseaux industriels
L'IM-FS240FE est positionné comme un commutateur d'agrégation de bord ancré en fibre pour les environnements industriels où plusieurs appareils de terrain doivent converger de manière fiable sur une colonne vertébrale en fibre.Contrairement aux convertisseurs de médias de base ou aux petits commutateurs de port, il fournit à la fois une redondance au niveau de la liaison du côté de la fibre et des ports d'accès en cuivre suffisants pour les périphériques regroupés au niveau du champ.
Cela le rend particulièrement approprié pour les armoires de commande, les enceintes routières et les salles d'équipement où plusieurs appareils basés sur Ethernet doivent être connectés localement,tandis que les uplinks doivent rester résilients sur de longues distances.
Redondance sans complexité de réseau
Avec des ports à double fibre SFP, l'IM-FS240FE permet des stratégies de redondance simples telles que les liaisons ascendantes doubles, les chemins de fibre segmentés,ou des lignes de fibre de secours ◄ sans compter sur des protocoles de redondance basés sur des logicielsEn cas d'interruption de la fibre, le trafic peut être physiquement redirigé au niveau du réseau, en maintenant la continuité de la communication pour les systèmes critiques.
Cette approche de redondance basée sur le matériel est idéale pour les environnements où les commutateurs gérés sont impraticables, inutiles,ou indésirables en raison de contraintes de maintenance ou d'exigences de simplicité opérationnelle.
Débit constant pour le trafic sur plusieurs appareils
Dans les réseaux industriels, les schémas de trafic sont souvent intermittents plutôt que continus, les cycles de sondage, les alarmes et les téléchargements de données synchronisés peuvent générer des pics soudains.L'IM-FS240FE est conçu pour gérer ces conditions avec élégance, en utilisant le transfert de stockage et de transfert, des mécanismes de contrôle du débit et un buffering suffisant pour empêcher la perte de paquets et le comportement instable.
En conséquence, plusieurs PLC, capteurs ou dispositifs de surveillance peuvent fonctionner simultanément sans dégrader la stabilité globale du réseau, même dans des conditions de charge maximale.
Conçu pour une utilisation à long terme sans surveillance
Une fois installé, l'IM-FS240FE est destiné à fonctionner en continu et sans surveillance.ou la corruption du logicielCombiné à son boîtier de qualité industrielle, à sa protection contre les surtensions et à sa grande tolérance à la température, l'appareil est bien adapté aux installations où l'accès est rare et où les temps d'arrêt sont inacceptables.
Cette philosophie de conception réduit considérablement le coût total de possession sur le cycle de vie du produit.
Une voie pratique de mise à niveau des réseaux industriels existants
Pour de nombreux sites industriels, le remplacement de tous les périphériques Ethernet anciens à la fois n'est ni faisable ni rentable.permettant aux équipements existants à base de cuivre de 10/100 Mbps de rester en service tout en étendant la connectivité par fibre à longue distance.
En agissant comme un nœud compact d'agrégation et d'extension de fibre, il soutient la modernisation progressive du réseau sans perturber les processus industriels établis.
Rôles typiques
Dans les projets réels, l'IM-FS240FE est généralement déployé comme:
Un interrupteur d'agrégation de champ à l'intérieur des armoires industrielles
Un nœud d'extension de fibre pour plusieurs périphériques Ethernet hérités
Un commutateur de liaison montante redondant pour les sous-réseaux industriels de petite à moyenne taille
Un interrupteur d'accès à faible entretien dans des endroits difficiles ou éloignés
Sa configuration de port équilibrée et sa fiabilité industrielle en font un élément de base polyvalent pour les architectures Ethernet industrielles évolutives.
Les accessoires
|
Module optique industriel
|
|
Pour les appareils de transport de marchandises
|
Le nombre de fois où les données sont utilisées est supérieur à 100
|
|
Le numéro de série est le numéro de série.
|
100BASE-FX
|
|
Le numéro de série de l'équipement
|
100BASE-LX
|
|
Le numéro de série de l'appareil
|
100BASE-EX
|
|
Pour les appareils à commande numérique
|
Les données sont fournies par le système d'exploitation de base.
|
|
Pour les appareils à commande numérique
|
Les données sont fournies par le système d'exploitation de base.
|
|
L'alimentation électrique industrielle DIN
|
|
Le système de surveillance doit être équipé d'un système de surveillance de l'environnement.
|
AC220V à DC12V1.67A, à -30°C/70°C
|
|
Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence.
|
Pour les appareils de commande électronique, la fréquence d'alimentation doit être supérieure ou égale à:
|
