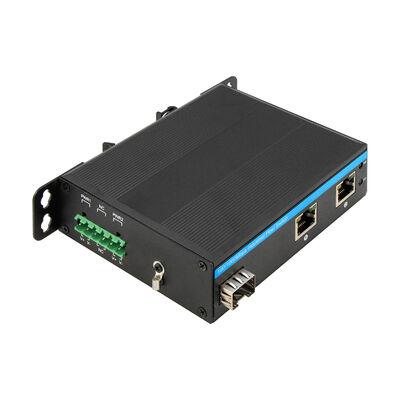

Commutateur industriel fibre optique 10/100Mbps
Données techniques
|
Nom du produit
|
Commutateur industriel fibre 10/100Mbps (1F+2TP)
|
|
N° de modèle
|
IM-FS120FE
|
|
Port
|
1x fibre SFP 100M
SM : 1310nm/1550nm, 20Km ; 1490nm/1550nm, 40~120Km
MM : 1310nm, 2Km ; 850nm, 500 mètres
2x RJ45 UTP 10/100M (support détection automatique MDI/MDIX)
1x bloc de jonction d'alimentation 6 broches
|
|
Protocole
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
|
Fonctionnalités de commutation
|
Mode de transmission : stockage et transfert
Délai de transfert : <10us
Bande passante système : 0.6Gbps (sans congestion)
Taux de transfert : 0.4464Mpps
MAC : 4K
Taille du tampon de paquets : 1.75Mb
|
|
Média réseau
|
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100m)
100BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100m)
|
|
DEL
|
Alimentation, Fibre, Réseau, PoE
PWR : Alimentation
Fibre : FX1
Allumé : la transmission est normale
Éteint : la transmission n'est PAS normale (module optique défectueux ou déconnecté)
Orange cuivre : indicateur PoE
Allumé : le PoE fonctionne
Éteint : le PoE ne fonctionne pas ou il s'agit d'un appareil non-PoE
Vert cuivre : indicateur de vitesse
Allumé : la vitesse de transmission est de 100Mbps
Clignotant : en transmission
Éteint : déconnecté ou vitesse de fonctionnement de 10Mbps
|
|
Consommation électrique
|
Pleine charge ≤ 5W
|
|
Alimentation
|
Entrée DC redondante 12V~52V, typiquement DC12V/DC24V/DC48V
Connexion inversée : supportée
|
|
Environnement
|
Température de fonctionnement : -40°C à 75°C
Température de stockage : -40°C à 85°C
Humidité de fonctionnement : 10% à 90%, sans condensation
Humidité de stockage : 10% à 95%, sans condensation
|
|
Normes industrielles
|
ESD : IEC61000-4-2, ±15KV air, ±6KV contact
EFT : IEC61000-4-4, Général ±6KV
Surtension : IEC61000-4-5, Différentiel ±2KV, Commun ±6KV
|
|
Certification
|
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN IEC 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Part 15 Subpart B (Classe B) ANSI C63.4: 2014
|
|
Informations mécaniques
|
Boîtier : Boîtier métallique ondulé, indice de protection IP40
Dimensions : 114*93*35mm
Méthode de montage : rail DIN/montage mural
Poids : 0.35Kg/0.45Kg (Net/Brut)
|
|
Garantie
|
3 ans, support technique à vie
|
Ce que c'est
L'IM-FS120FE est un commutateur Ethernet industriel compact et non géré, conçu pour l'interconnexion simple d'appareils où la fiabilité prime sur la configuration.
Il est conçu pour servir de pont fibre optique vers cuivre dans les petits réseaux industriels, étendant la communication Ethernet des appareils locaux aux dorsales fibre optique longue distance sans introduire de complexité de gestion.
Il n'y a pas d'interface logicielle, pas de processus de configuration et pas de courbe d'apprentissage.
Une fois alimenté, il commence immédiatement à transférer le trafic.
Cela le rend idéal pour les sites industriels où les réseaux sont fixes, le nombre d'appareils est faible et une opération de longue durée sans surveillance est requise.
Ce qu'il connecte

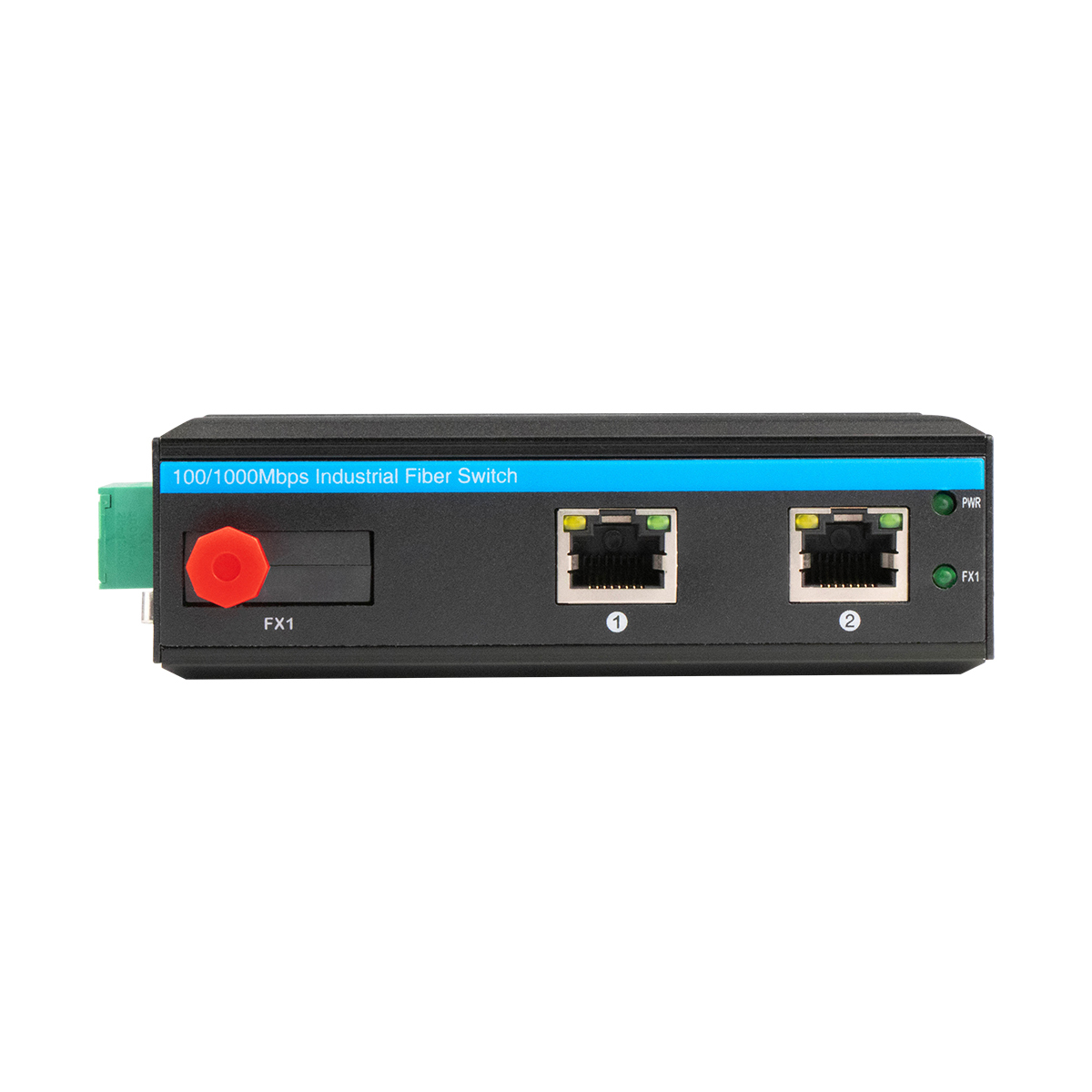

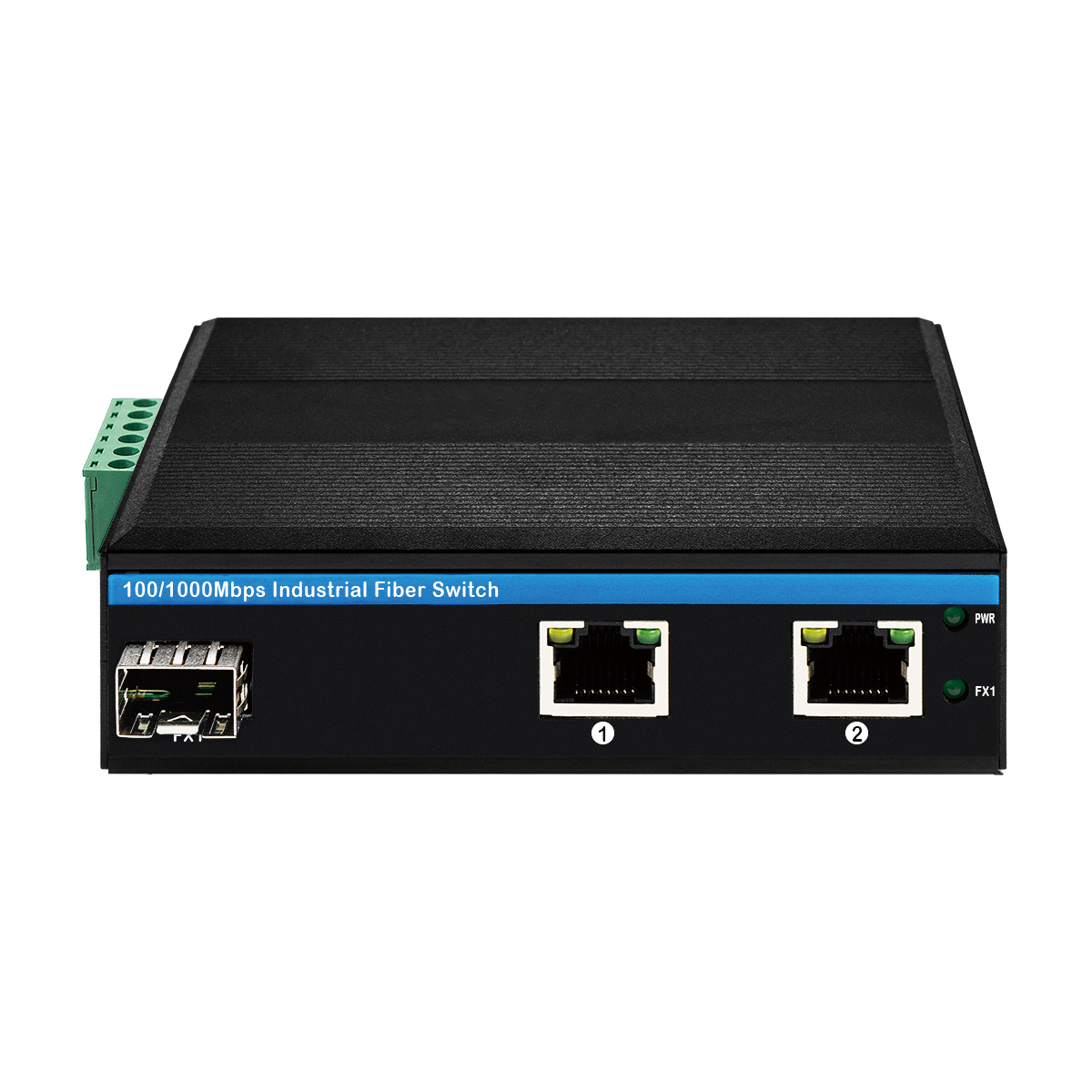

Le commutateur combine un port fibre SFP Fast Ethernet avec deux ports cuivre RJ45 10/100 Mbps.
L'interface fibre prend en charge une large gamme de distances optiques, des liaisons multimodes à courte portée aux connexions monomodes longue distance atteignant jusqu'à 120 km, selon le module optique.
Les ports cuivre négocient automatiquement la vitesse, le mode duplex et MDI/MDIX, permettant une connexion directe aux appareils industriels existants sans câblage spécial.
Ensemble, cette configuration permet une intégration transparente entre les appareils Ethernet de niveau terrain et les réseaux fibre centralisés.
Comment il gère le trafic
L'IM-FS120FE utilise un mécanisme de commutation de stockage et de transfert, garantissant que les paquets corrompus ou invalides sont filtrés avant d'être transférés.
Le contrôle de flux est appliqué automatiquement :
IEEE 802.3x en mode full-duplex
Contre-pression en mode half-duplex
Cela évite la perte de paquets et maintient une communication stable pendant les pics de trafic, même lorsque les appareils connectés fonctionnent à des vitesses différentes.
Le commutateur est entièrement conforme aux normes Fast Ethernet, garantissant la compatibilité avec les contrôleurs et capteurs industriels existants.
Comment il survit aux conditions industrielles
L'appareil est conçu pour un fonctionnement continu dans des environnements difficiles.
Son boîtier métallique robuste offre une protection IP40 contre la poussière et les impacts mécaniques.
Il fonctionne de manière fiable sur une large plage de températures de -40°C à +75°C, avec une tolérance étendue pendant le stockage.
Une protection électrique est intégrée aux interfaces Ethernet, y compris une résistance aux surtensions de haut niveau et une immunité contre les décharges électrostatiques et les interférences électromagnétiques.
Cela permet un fonctionnement stable à proximité de machines lourdes, d'équipements électriques et d'installations extérieures.
Philosophie d'alimentation et d'installation
Le commutateur accepte une large plage de tension d'entrée CC (12 à 52 V), ce qui le rend compatible avec divers systèmes d'alimentation industriels.
La protection contre l'inversion de polarité réduit le risque d'erreurs de câblage lors de l'installation.
La faible consommation d'énergie maintient une sortie thermique minimale, favorisant un fonctionnement sans ventilateur et une longue durée de vie des composants.
Son format compact et sa conception de montage sur rail DIN permettent une installation facile à l'intérieur des armoires de commande, des boîtiers de bord de route et des panneaux industriels.
Ce qu'il ne fait pas (intentionnellement)
L'IM-FS120FE ne fournit pas :
Interfaces de gestion réseau
Options de configuration
Réglage du firmware ou contrôle de politique
Ces limitations sont délibérées.
En supprimant la complexité logicielle, le commutateur atteint une prédictibilité plus élevée, des exigences de maintenance réduites et une stabilité à plus long terme.
Il est conçu pour fonctionner en continu, pas pour être ajusté.
Où il s'intègre le mieux
Petits réseaux d'appareils industriels
Utilisé pour connecter des automates programmables industriels (API), des capteurs, des contrôleurs et des équipements industriels de base aux dorsales fibre optique dans les ateliers, les lignes de production et les sites industriels compacts.
Systèmes de transport et de circulation
Installé dans les armoires de bord de route, les points de communication ferroviaire et les systèmes de contrôle de la circulation où la distance fibre optique et la résistance environnementale sont critiques.
Surveillance de l'énergie et des services publics
Déployé dans les sous-stations, les installations de traitement de l'eau et les stations de surveillance à distance pour relier les appareils de terrain aux salles de contrôle centrales via fibre optique.
Environnements industriels difficiles
Convient aux sites miniers, pétrochimiques et métallurgiques où la poussière, les températures extrêmes et les interférences électriques sont courantes.
Extension fibre pour Ethernet existant
Étends la portée des appareils industriels basés sur cuivre au-delà de la limite de 100 mètres en convertissant les signaux Ethernet en liaisons fibre optique longue distance.
Pourquoi ce modèle existe
L'IM-FS120FE n'est pas conçu pour gérer les réseaux.
Il est conçu pour les maintenir connectés.
Pour les environnements industriels où la simplicité, la durabilité et une longue durée de vie sont les véritables priorités,
ce commutateur s'intègre naturellement dans l'infrastructure.
