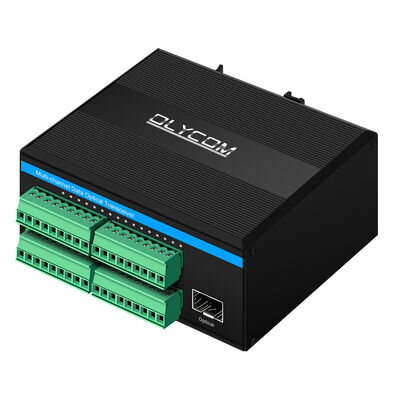

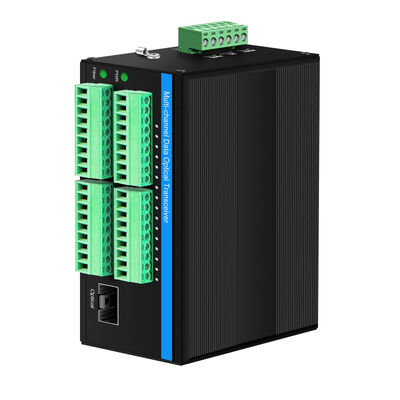

Convertisseur à fibre optique à contact sec à 16 canaux, bidirectionnel DIN RAIL pour alarme industrielle

Prolongateur optique de fermeture de contact bidirectionnel industriel

• Transmission de signal de contact bidirectionnel à 16 canaux haute capacité, réduisant les coûts de câblage fibre pour les projets de surveillance multi-nœuds
• Conception tout-en-un de suppression des surtensions de foudre, protège les circuits internes contre les orages extérieurs et les dommages causés par les surtensions du réseau
• Marge de perte de liaison optique élevée de 30 dB, garantit une qualité de signal constante même avec des liaisons fibre optique anciennes ou longue distance
• La conception d'isolation optique bloque la diaphonie EMI, RFI et les courants de boucle de terre dangereux entre les équipements avant et arrière.
• Interface optique SFP échangeable, permet le remplacement sur site des modules fibre sans remplacer l'ensemble du périphérique hôte
• Borniers Phoenix faciles à câbler, compatibles avec les commutateurs passifs, les contacts d'alarme, les sorties relais et plusieurs normes de signaux série.
• Entrée de tension large DC polyvalente de 12 à 52 V, adaptée aux environnements d'alimentation électrique des usines, des gares routières et des centrales électriques
• Adaptation robuste de la température industrielle, fonctionnant de manière fiable de -40 ℃ glacial à 75 ℃ dans des ateliers à haute température
• Installation par encliquetage sur rail DIN, boîtier autonome compact qui s'intègre parfaitement dans les armoires de commande standard
• Matériel léger certifié RoHS, faible génération de chaleur pour un fonctionnement sur le terrain ininterrompu 24 heures sur 24

Données techniques

Application

• Protection de sécurité des voies express et système de gare de péage
• Système de surveillance du trafic urbain
• Système de surveillance des bâtiments et des campus
• Surveillance industrielle (aéroport, usine chimique, ferroviaire, etc.)
• Champ de pétrole électronique, diffusion de programmes de stations de télévision
• Gymnase (transmission vidéo et audio en direct)

Cadre de CQ

1.Normes
Conforme aux normes ISO9001, CE, RoHS, CEI 60825
Répondre aux normes MSA (SFP/QSFP) et aux exigences d'interopérabilité

2. Processus de contrôle qualité
Inspection entrante : puces laser, photodiodes, circuits intégrés, précision du boîtier
Contrôle de l'assemblage : alignement optique, liaison, précision du couplage des fibres
Calibrage : puissance Tx, sensibilité Rx, réglage du courant de polarisation
Tests fonctionnels : BER, diagramme oculaire, surveillance DDM, distance de liaison
Test de vieillissement : fonctionnement continu à haute température (24 à 72 h)
Vérification finale : données EEPROM, compatibilité, étiquetage

3.Équipement de test
BERT (testeur de taux d'erreur sur les bits)
Wattmètre optique et source de lumière
Analyseur de diagramme oculaire
Portoirs de vieillissement à température contrôlée

4.Système
Enregistrements d'étalonnage + traçabilité du numéro de série
Base de données de compatibilité (fournisseurs de commutateurs/routeurs)

5.Amélioration continue
Surveillance du taux de rendement
Analyse de la dérive des performances optiques
Optimisation de la qualité des fournisseurs

Résultat : compatibilité élevée, performances optiques stables, faible taux de défaillance des liaisons
