Fermeture de contact par fibre optique Extendor à 8 canaux bidirectionnel DIN35 monté CE

Fermeture des contacts industriels Olycom par convertisseur de liaison optique

Introduction au projet

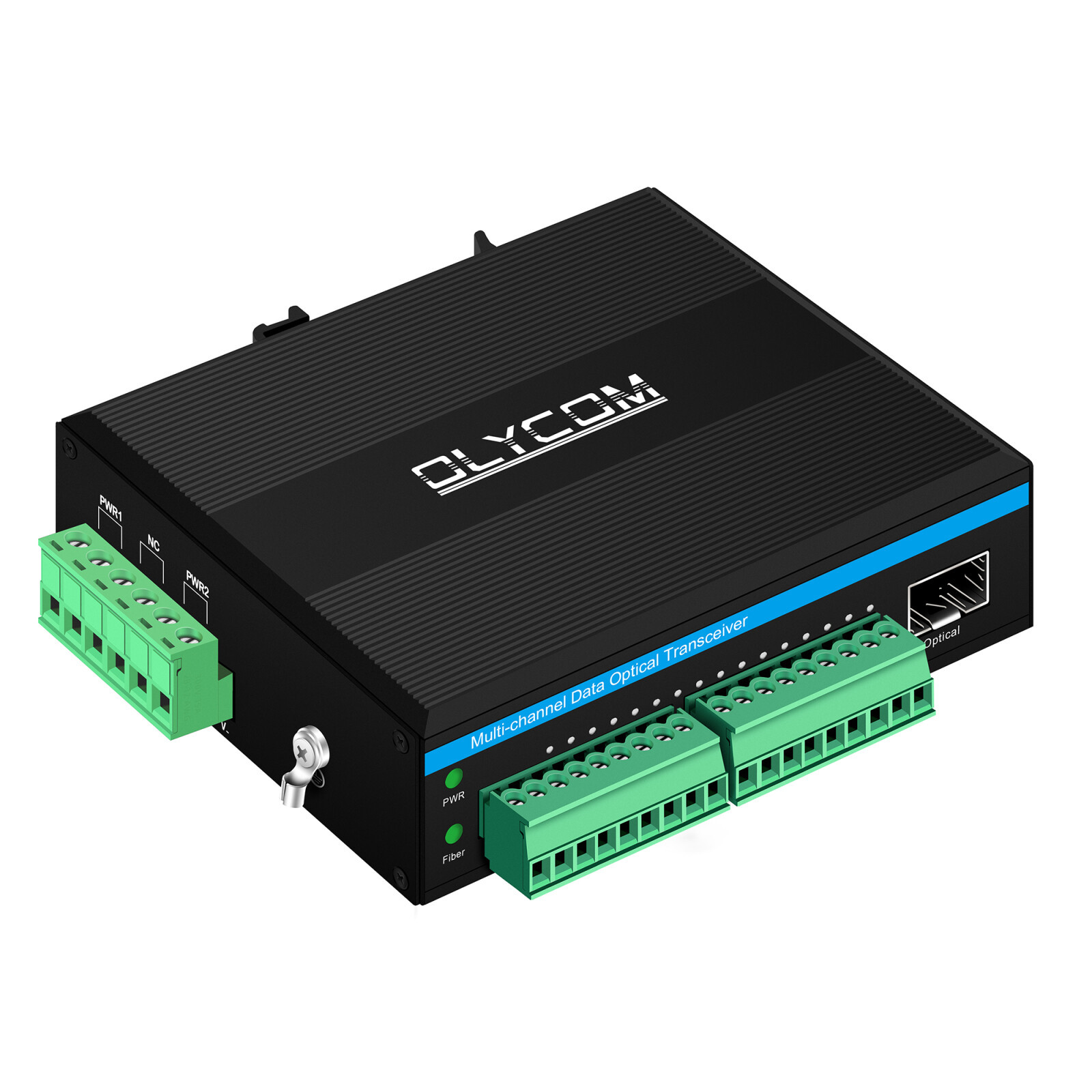

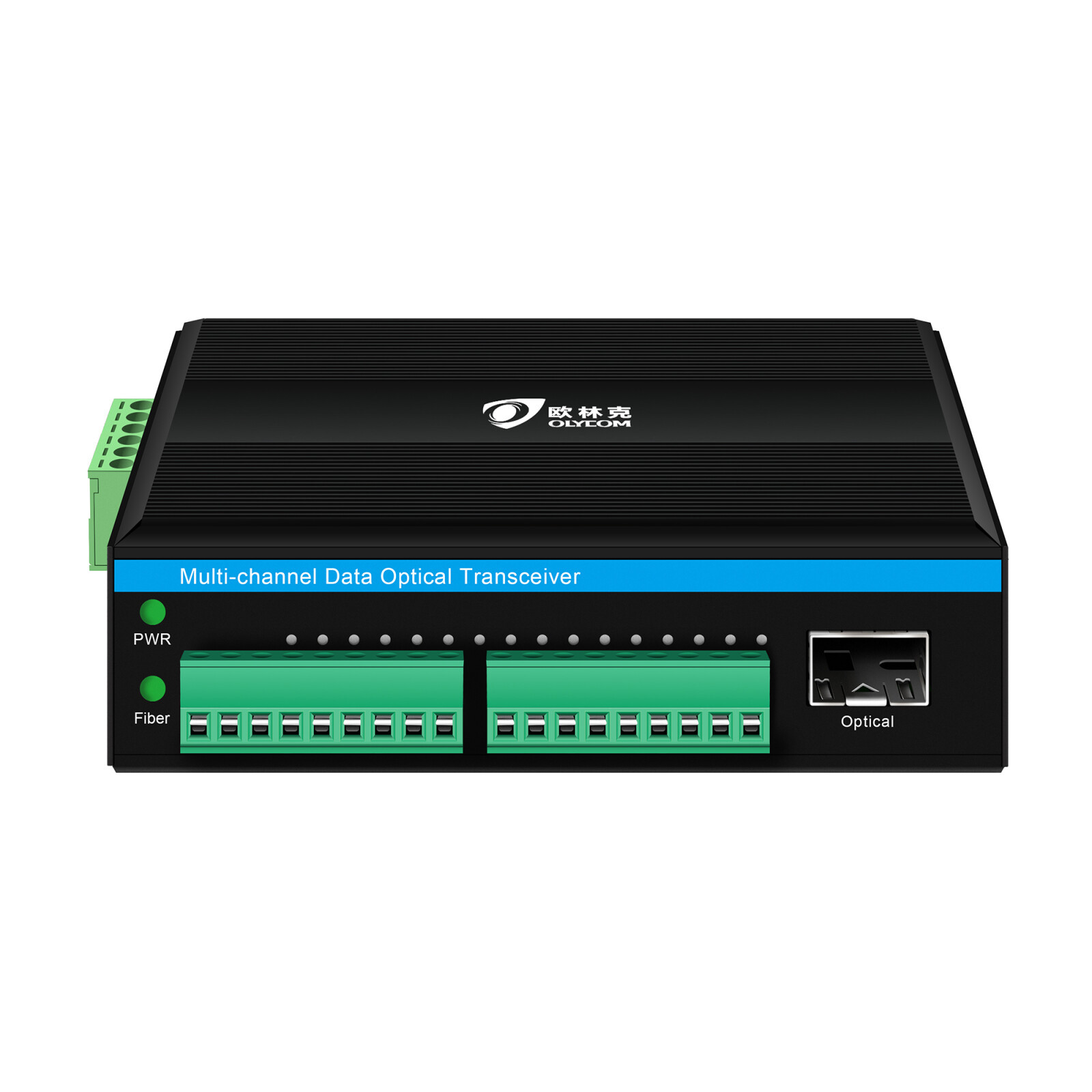

• Conçu pour les systèmes de surveillance et de contrôle critiques, l'Olycom IM610-8KWTR est un appareil robuste,Convertisseur opto-électronique monté sur rail qui transporte jusqu'à huit signaux de fermeture de contact indépendants (alarme/binaire) sur une seule fibre optique.
• Il utilise la technologie WDM (multiplexage par division de longueur d'onde) pour réaliser une communication bidirectionnelle en plein duplex sur une seule chaîne.Réduction drastique des coûts d'infrastructure de câble et simplification du déploiement à longue distance.
• Sa large plage de tension d'entrée (12 ∼ 52 V CC) et la sélection de composants de qualité industrielle assurent un fonctionnement fiable dans des environnements difficiles, du froid glacial à la chaleur brûlante,ce qui en fait une colonne vertébrale idéale pour les réseaux de détection et d'actionnement distribués.

Points marquants

• Le véritable isolement galvanique
• Un budget optique extrême supportant des pertes de liaison allant jusqu'à 30 dB, permettant une installation flexible sur des distances allant de 2 km (multi-mode) à 80 km (mode unique) sans répéteurs.
• Compatibilité I/O polyvalente accepte et produit des signaux TTL, RS‐232/422/485, ou des signaux de commutateur à contact sec, et peut entraîner des sorties relais pour le contrôle direct de l'actionneur.
• Durabilité intégrée: fonctionne de -40°C à +75°C et résiste à une humidité non condensante de -95%, avec protection intégrée contre la foudre/surtension pour les installations extérieures ou exposées.

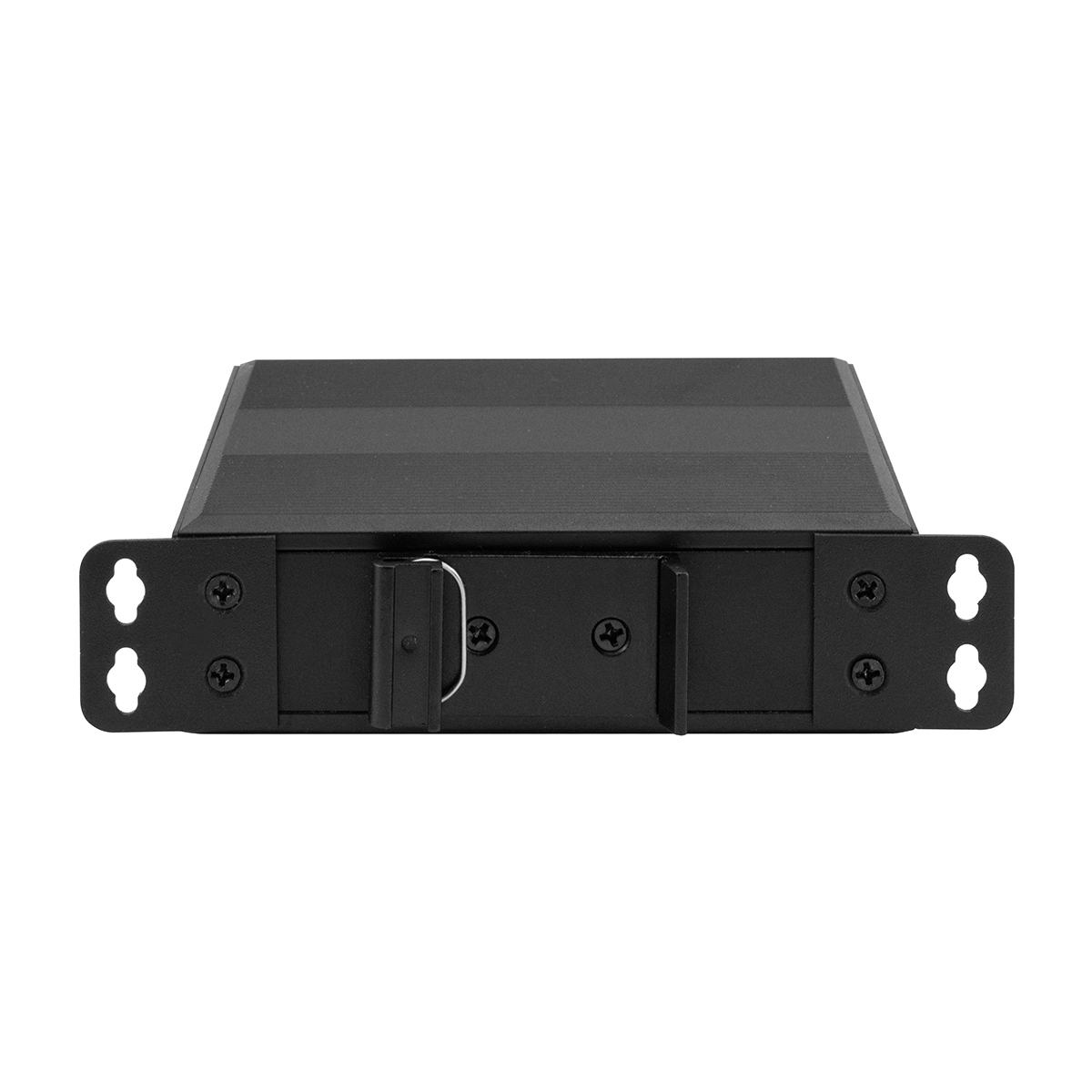

• Compact et convivial espace économe 113,8 × 93 × 35 mm, poids léger de 0,30 kg, et interface optique basée sur SFP permettent des échanges de champs rapides et des mises à niveau à l'épreuve du temps.

Application du projet

• L'IM610‐8KWTR excelle dans les scénarios où la surveillance fiable de l'état à longue distance et la télécommande sont primordiales.
• Les cas d'utilisation typiques sont les suivants:
• Infrastructure de transport ¢ panneaux d'alarme des stations de péage, détection des intrusions sur le périmètre de la voie rapide et systèmes d'appel d'urgence dans les tunnels.
• Réseaux de surveillance urbaine ¥ rétroaction de l'état des feux de circulation à l'échelle de la ville et connexion de capteurs de sécurité pour les initiatives de sécurité urbaine.
• Actifs industriels et utilitaires  alarmes de niveau de réservoir à distance, surveillance de la position des vannes des pipelines et rapport sur l'état des disjoncteurs des sous-stations dans les secteurs du pétrole, du gaz et de l'électricité.
• Lieux publics et installations critiques sensors d'incendie/intrusion dans les stades, les aéroports, les gares
• Diffusion et événements ¢ signal en temps réel des défaillances de l'équipement pour les chaînes de transmission TV/audio en direct, assurant une diffusion ininterrompue des programmes.

Dimension

Cadre de contrôle qualité

1. Normes
Conformité avec les normes ISO9001, CE, FCC, RoHS, IEEE et UIT-T
S'aligner sur les spécifications du client et les indicateurs de performance clés

2. Procédure
IQC: vérifier les composants (optique, PCB, puissance)
Production: AOI + vérification du montage
Fonctionnel: débit, VLAN/QoS, longueur d'onde, OSNR
Fiabilité: essais de température, d'humidité et de vibration
Brûlure: pression de charge + surveillance de la stabilité
Conclusion: inspection + vérification complète des fonctions

3. Outils
OSA, générateur de trafic, analyseur de protocole
Systèmes d'essais environnementaux et de vibration

4. Système
Traçabilité complète, dossiers d'essais, logiciel de contrôle qualité

5Amélioration
Analyse des causes profondes + boucle de rétroaction des clients
