Réseau optique passif industriel Gigabit EPON GPON avec PoE 30W, port unique, rail DIN

Olycom Industrial Gigabit PoE EPON GPON

Introduction au projet

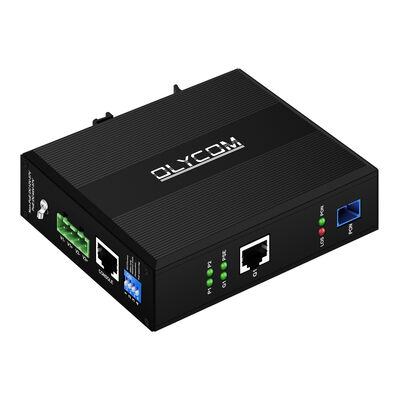

L'OLYCOM IM-ON100P est une solide unité de réseau optique xPON de qualité industrielle conçue pour fournir un accès intégré en fibre optique et une alimentation électrique PoE pour les déploiements industriels sur le terrain.

Cette ONU en double mode prend en charge les frameworks d'accès EPON et GPON, éliminant ainsi le besoin de stocker un matériel séparé pour différents appareils OLT hôtes PON.

Conçue pour résister à des conditions ambiantes industrielles extrêmes, l'unité combine un matériel à haute température, un montage sur rail DIN et une protection IP40 parallèlement à une sortie IEEE 802.3af/at PoE.

Il intègre des capacités de redirection avancées de couche 2 et de base de couche 3 pour rationaliser la transmission à haute bande passante pour les caméras de surveillance,capteurs industriels et terminaux PLC sur le terrain sur des câbles à fibre optique passive.

Un système de surveillance intégré, une extension de transmission PoE de 250 mètres et des outils complets de gestion à distance simplifient l'exploitation à long terme sur site et le dépannage de défauts dans les sites industriels sans pilote.

Données techniques

Principales caractéristiques

• Port PON double mode compatible EPON/GPON avec transmission optique 2.5G, s'adapte automatiquement à l'équipement OLT industriel de marque grand public sans commutation manuelle du mode
• Port LAN PoE unique de 10/100/1000Mbps conforme aux normes IEEE 802.3af (15.4W) / à (30W), le commutateur DIP permet une extension du signal PoE sur une longue distance de 250 m
• Port de débogage indépendant de la console pour la configuration locale hors ligne et le diagnostic de défaut de champ sans accès Web
• Mécanisme de surveillance du matériel récupère automatiquement les terminaux hors ligne alimentés par PoE pour éviter la déconnexion permanente des appareils dans des environnements industriels instables
• Casque de protection IP40 ondulé en métal, conception de montage sur rail DIN pour s'adapter aux armoires de commande industrielles standard
• Plage de température de fonctionnement ultra large de -40°C à 75°C, fonctionnement stable dans les sous-stations extérieures de congélation et les ateliers d'usine à haute température
• Double entrée de puissance DC 44 ̊57V redondante avec protection contre les connexions inversées, empêche les temps d'arrêt dus à une seule panne de circuit d'alimentation
• L'architecture de commutation de stockage et de transfert minimise la perte de paquets pour le flux vidéo haute définition en temps réel et les données de contrôle industriel
• Performance EMC complète de niveau 4 contre les interférences ESD, EFT et surtension de l'équipement électrique d'usine
• Appui fonctionnel en réseau riche: allocation dynamique de bande passante DBA, multicast IGMP, isolation du port VLAN, routage statique et suppression des tempêtes de diffusion
• Suite complète d'opération à distance comprenant la détection automatique de l'ONU, la mise à niveau du micrologiciel à distance, l'alarme de panne de courant et la limitation du débit des ports
• Plateforme de gestion Web intégrée avec contrôle de puissance de synchronisation PoE, redémarrage automatique des appareils hors ligne, filtrage MAC et politiques de sécurité du pare-feu

Application du projet

1. Résistant de la vidéosurveillance industrielle
Déployée dans les nœuds de distribution de fibres pour alimenter les caméras IP PoE sur les lignes de production d'usine, les zones de sécurité extérieures et les sous-stations d'alimentation sans surveillance.
L'extension PoE longue distance élimine la demande de boîtes de distribution d'énergie intermédiaires entre les cabinets de fibres et les terminaux de caméra.


2Réseaux de contrôle des processus industriels
Connectez des contrôleurs PLC sur le terrain, des capteurs d'acquisition de données industriels et des modules de surveillance de bord sur une infrastructure PON optique passive.
Le routage de couche 3 et l'isolement VLAN séparent le trafic du signal de contrôle des données vidéo pour garantir la priorité de transmission de contrôle industriel.


3. Sites de terrain sans pilote à l'extérieur
Convient pour la surveillance routière sur les autoroutes, la collecte de données sur les zones minières et la mise en réseau de nouvelles stations éoliennes et solaires.
Le matériel à haute température et la résistance aux surtensions éliminent les dommages causés par le climat extérieur rigoureux et les interférences de la foudre.


4Accès optique FTTO/FTTB pour entreprise
Il sert de terminal d'accès à la fibre pour les immeubles de bureaux des parcs industriels, les zones de bureaux des usines et les réseaux de succursales du campus.
La sortie PoE intégrée réduit les coûts supplémentaires de déploiement des commutateurs PoE pour les téléphones VoIP de bureau et les petits appareils de surveillance.


5Systèmes de réseaux de transport intelligents
Appliqué à la surveillance des tunnels, aux équipements des stations de péage routiers et aux réseaux de capteurs routiers.
La détection de boucle et le blocage automatique des ports évitent les tempêtes de diffusion déclenchées par des erreurs de câblage de champ.


6. Infrastructure publique municipale intelligente
Prend en charge la surveillance des feux de rue urbains, les capteurs de qualité de l'air environnementale et les systèmes de caméra de sécurité publique communautaires déployés sur les réseaux PON en fibre municipale.
La planification de l'alimentation PoE chronométrée via la console Web réduit la consommation d'énergie inutile pour les terminaux de terrain inactifs.

Le chien de garde de PoE
