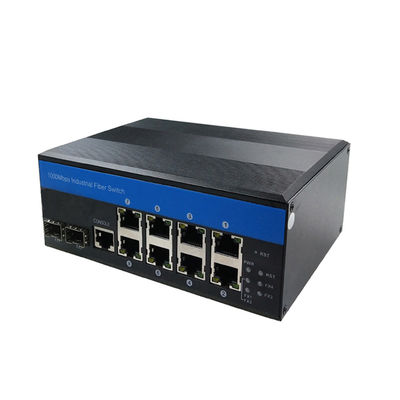

10 Ports couche 2 Commutateur industriel Gigabit géré par le Web
Introduction au projet
- La série IM-FS280GW est le commutateur à fibre industrielle de 10/100/1000 Mbps dont la température de fonctionnement est comprise entre -40°C et +75°C.
- Prise en charge de l'entrée de puissance double haute tension, prise en charge de la gestion web.
- Répondre aux exigences relatives au degré de protection IP40 et au niveau industriel EMC
- Installation de rails DIN
- Passer par la certification environnementale dangereuse et respecter les normes FCC et CE
- La conception fiable de qualité industrielle pourrait assurer un fonctionnement continu et stable du système d'automatisation.
Principales caractéristiques
- Protection contre les surtensions Ethernet 6KV, adaptée à un environnement extérieur difficile
- Prise en charge automatique MDI/MDIX
- Mode de régulation du débit: plein duplex avec la norme IEEE 802.3x, demi-duplex avec la norme de contre-pression
- Les données de base doivent être conformes à la norme IEEE 802.3 10Base-T
- Un mécanisme de commutation de stockage et de transfert
- Prise en charge du diagnostic du câble et peut localiser le point de défaut
- Prise en charge de la gestion de l'EEE IEEE802.3az (Ethernet économe en énergie), optimisation de la consommation d'énergie
- Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Ringe de protection ((EPR)
- Support Qos, classification du transport Qos, Cos, contrôle de la bande passante (direction d'entrée/sortie), suppression des tempêtes, services différenciés
- Prise en charge de VLAN IEEE802.1q,port VLAN,VLAN basé sur Mac,VLAN sous-réseau IP,VLAN protocole,convertisseur VLAN,MVR
- Prise en charge de l'agrégation dynamique des liens IEEE802.3ad LACP, de l'agrégation des liens statiques
- Prise en charge de l'espionnage IGMP/MLD V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
- Rapport de l'agent de l'IGMP, espionnage du MLD.
- Sécurité: basée sur le port et le Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
- Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
- Prise en charge du client DHCP/Relay/Snooping/Snooping option 82/Relay option 82
- Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, LLDP IEEE802.1ab
- Prise en charge du serveur IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Spécification
| Nom du produit |
10/100/1000Mbps commutateur de fibre industrielle géré (2F+8TP)
|
| Le numéro de modèle. |
Le système d'exploitation doit être équipé d'un système d'exploitation.
|
|
Port
|
Ports SFP 2x 100M/1G/2.5G
SM: 1310nm/1550nm, 20km;1490nm/1550nm, 40 à 120 km
MM: 1310nm, 2km; 850nm, 500m
8x10/100/1000M UTP RJ45 ((Soutien à la détection automatique MDI/MDIX)
|
|
La norme
|
Je veux dire, IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP
Les données fournies par les autorités compétentes peuvent être utilisées pour la vérification de la conformité de l'appareil.1344
Les produits de la catégorie 1 ne sont pas soumis à des exigences spécifiques en ce qui concerne les produits de la catégorie 1 ou 2
Les données sont fournies par les fournisseurs de services.
|
|
Identifiant du VLAND
|
4096 |
|
Cadre jumbo
|
9.6K |
| Taille de la table des adresses MAC |
8K |
|
Caractéristiques de commutation
|
TMode de transmission: stockage et transfert
Largeur de bande du système: 26 Gbps (sans embouteillage)
Taille de la DRAM: 128M
Taille du flash: 16M
Taille du tampon de paquets: 4 Mb
|
|
Médias de réseau
|
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
Port SFP, distance de transmission: 20km, 40km, 60km, 80km, 100km
|
|
Les LED
|
Énergie, réseau, fibre |
|
Énergie électrique
|
Voltage d'entrée:DC 12 à 52 V
Puissance à vide: 5 W
Connexion arrière: support
|
|
Environnement
|
Température de fonctionnement: -40°75°C
Température de stockage: -40°C à 85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
| Informations mécaniques |
Coquille:Coquille métallique ondulée
Classe de sécurité: IP40
Dimension: 158 x 114,8 x 60 mm
Méthode de montage:Montage sur rail
|
Application du projet
.
Questions fréquentes
Comment puis-je installer l'appareil?
R: Tous les modèles de cette série prennent en charge le montage DIN35/Mural.
Il nécessite des accessoires nécessaires à l'installation tels que des vis, un kit de montage, etc., certains d'entre eux sont inclus dans la boîte d'emballage, d'autres non.
Est-ce que votre commutateur prend en charge les transceivers de 155 Mb/s?
R: Oui, la vitesse optique est de 100M/1000M/2500M. Configurez simplement la vitesse de 100M dans l'interface de gestion, les modules mégabits fonctionnent.
Pouvez-vous me dire comment fonctionnent les indicateurs?
R: Il s'agit de notre série de commutateurs gérés basés sur Vitesse et tous les modèles partagent la même définition d'indicateur que ci-dessous.
PWR: Puissance
FX: Port à fibre ((1/2/3/4)
Orange: lien/ACT
Vert: vitesse de réseau 1000M (arrêt à 100Mb/s)
Vous faites SKD/CKD?
R: Oui, nous en avons parlé plusieurs fois.
En tant qu'usine, nous avons assez d'énergie et de ressources pour gérer cela.
Puis-je ajouter mon logo / modèle dans la gestion?
R: Oui, c'est facile et gratuit, veuillez simplement envoyer votre nom de modèle et votre logo au format PS/AI. Nous ferons le reste et vous enverrons une photo pour votre confirmation.
Vos commutateurs prennent-ils en charge les protocoles d'anneaux?
R: Oui, nos commutateurs prennent en charge STP/RSTP/MSTP et ERPS pour la configuration des anneaux.
