Commutateur Ethernet industriel géré à 8 ports Gigabit Ethernet avec rail DIN
Introduction au projet
IM-FS180GWManaged Industrial Ethernet Switch est un commutateur à fibre industrielle de 10/100/1000 Mbps, dont la température de fonctionnement est comprise entre 40 °C et + 75 °C, qui prend en charge une double entrée de tension élevée, la gestion du Web,répondre aux exigences de protection IP40 et de qualité industrielle EMC, l'installation de rails DIN, passer par la certification environnementale dangereuse et respecter les normes FCC et CE.La conception fiable de qualité industrielle pourrait assurer le fonctionnement continu et stable du système d'automatisation.
Principales caractéristiques
8 x 10/100/1000Mbps Ports TX RJ45 à détection automatique
Port à fibre SFP de 1 x 1000 Mbps
Prise en charge du diagnostic du câble et peut localiser le point de défaut
Prise en charge de la gestion de l'EEE IEEE802.3az (Ethernet économe en énergie), optimisation de la consommation d'énergie
Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Ringe de protection ((EPR)
Qos de support, classification des transports Qos, Cos, contrôle de la bande passante (direction d'entrée/sortie), suppression des tempêtes, services différenciés
Prise en charge des réseaux VLAN IEEE802.1q, port VLAN, réseau VLAN basé sur Mac, sous-réseau IP, protocole VLAN, convertisseur VLAN, MVR
Prise en charge de l'agrégation dynamique des liens IEEE802.3ad LACP, de l'agrégation des liens statiques
Prise en charge de l'espionnage IGMP/MLD V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
Rapport de l'agent de l'IGMP, espionnage du MLD.
Sécurité: basée sur le port et le Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
Prise en charge du client DHCP/Relay/Snooping/Snooping option 82/Relay option 82
Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, LLDP IEEE802.1ab
Prise en charge du serveur IPV6 Telnet /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL.
Spécification
| Nom du produit | 10/100/1000Mbps Commutateur Ethernet industriel géré ((1F+8TP) |
| Le numéro de modèle. | Le système d'exploitation doit être équipé d'un système d'exploitation. |
| Port |
Port SFP de 1 x 1000Mpbs SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Prise en charge de la détection automatique MDI/MDIX) |
| La norme | Je veux dire, IEEE 802.3Le système de mesure de l'échantillonnage est basé sur les données fournies par les États membres.1344Les données relatives à l'émission et à l'émission de l'électronique électronique doivent être transmises à l'autorité compétente de l'État membre de l'émission. |
| Identifiant du VLAND | 4096 |
| Cadre jumbo | 9.6KB |
| Taille de la table des adresses MAC | 8K |
| Caractéristiques de commutation |
Mode de transmission: stockage et transmission Largeur de bande du système: 40 Gbps (sans embouteillage) |
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m) 100/1000BASE-TX: CAT5 ou supérieur, paire torsadée blindée ((≤ 100m) Port SFP, distance de transmission: 20km, 40km, 60km, 80km, 100km |
| Les LED | Énergie, réseau, fibre |
| Énergie |

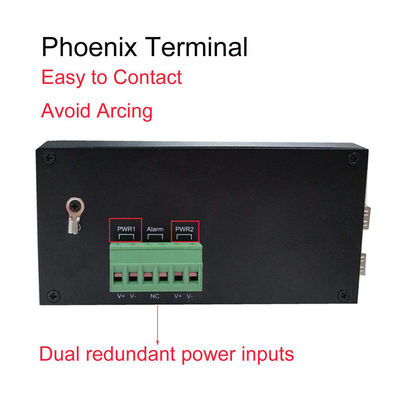

La tension d'entrée est de 12 à 52 V de courant continu; puissance sans charge: 5 W; Connexion arrière: support |
| Environnement | Température de fonctionnement: -40 °C - 75 °C; Température de stockage: -40 °C - 85 °C;Humidité de travail: 10% - 90%, non condensante; Humidité de stockage: 10% - 95%, non condensante |
| Normes de l'industrie |
EMI:FCC Partie 15 sous-partie B Classe A,EN 55022 Classe A Le système de gestion de la circulation électrique (EMS): EN 61000-4-2 (ESD) niveau 3, EN 61000-4-3 (RS) niveau 3, EN 61000-4-4 (EFT) niveau 3, EN 61000-4-5 (surge) niveau 3, EN 61000-4-6 (CS) niveau 3, EN 61000-4-8; contrôle du trafic: NEMA-TS2; vibration:Pour les appareils électroniquesLes données sont fournies par les autorités compétentes de l'UE. |
| Sécurité | Marquage CE, commercial ; CE/LVD EN60950 |
| Informations mécaniques |

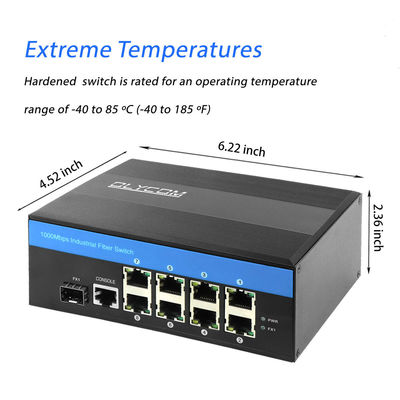

La coque: coque métallique ondulée; classe de sécurité: IP40; Dimension: 158 x 114,8 x 60 mm; Méthode de montage:Montage sur rail |
| Garantie | Remplacement dans un délai d'un an; réparation dans un délai de cinq ans |
Application du projet
Glossaire
FTP
FTP est un acronyme de File Transfer Protocol. Il s'agit d'un protocole de transfert qui utilise le protocole de contrôle de transmission (TCP) etIl fournit également un service d'annuaire et des fonctionnalités de sécurité.
Je pars vite.
Le traitement Fast Leave permet au commutateur de supprimer une interface de l'entrée de la table de transfert sansL'interface VLAN est élaguée à partir de l'arbre multicast pour leLe traitement de la sortie rapide assure une gestion optimale de la bande passante pour tous les utilisateurs.
Le traitement de l'information est effectué par un processeur de données, qui peut être utilisé par les hôtes sur un réseau commuté, même lorsque plusieurs groupes de diffusion sont utilisés simultanément.IGMP et MLD.
HTTP
HTTP est un acronyme de Hypertext Transfer Protocol. C'est un protocole utilisé pour transférer ou transmettre des informations sur le monde.Wide Web (WWW). HTTP définit comment les messages sont formatés et transmis, et quelles actions les serveurs Web et les navigateursPar exemple, lorsque vous entrez une URL dans votre navigateur, cela envoie en fait unCommande HTTP au serveur Web lui ordonnant de récupérer et de transmettre la requête.
