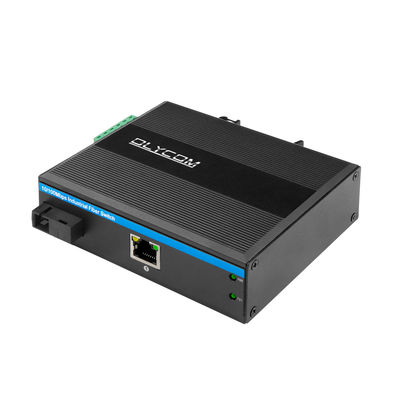

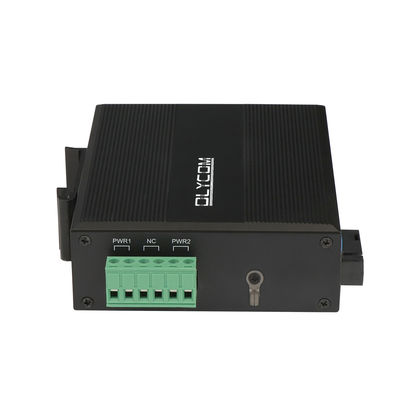

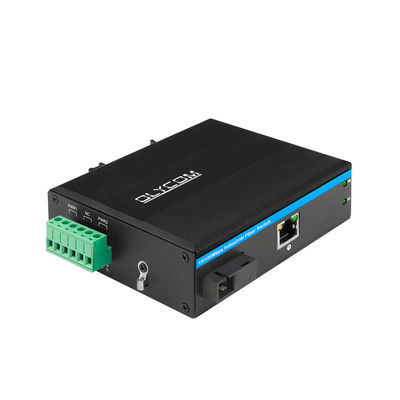

Convertisseur multimédia WDM à fibre simple SC PoE 10/100M
Caractéristiques clés du convertisseur multimédia en fibre optique
- Prise en charge de l'alimentation sur les caméras IP POE via le point d'accès sans fil (AP) de 5 catégories de câbles Ethernet.
- IEEE 802.3af /alimenté sur 1 port RJ45
- 1 x 10/100 Mbps Port RJ45 à détection automatique
- 1 x 100 Mbps SC Porte à fibre unique
- Protection contre les surtensions Ethernet 6KV, adaptée à un environnement extérieur difficile
- Prise en charge automatique MDI/MDIX
- Mode de régulation du débit: plein duplex avec la norme IEEE 802.3x, demi-duplex avec la norme de contre-pression
- Le système est conforme à la norme IEEE 802.3 10Base-T et à la norme IEEE 802.3u 1000Base-TX
- Puissance maximale à 15,4 W sous la norme af, 30 W sous la norme pour chaque port PoE
- Détecter les modèles PoE des équipements électriques.
- Un mécanisme de commutation de stockage et de transfert
- Température de l'environnement de fonctionnement: -40 ° ~ 75 ° C
Avec les fonctionnalités ci-dessus, il est une solution idéale pour la surveillance IP, l'éolien, l'électricité, le PIS du métro, l'automatisation de l'assemblage, le SCADA de puissance, le traitement des eaux usées, la métallurgie, le transport intelligent,le transport ferroviaire, militaires et autres industries
Spécification du convertisseur multimédia non géré
| Nom du produit |
Convertisseur multimédia DIN PoE à Ethernet rapide de 10/100 Mbps
|
| Le numéro de modèle. |
Les produits doivent être présentés dans les conditions suivantes: |
| Port |
Port à fibre optique 1 x 100 Mpbs
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, deux kilomètres
1x10/100M UTP RJ45 ((Soutien à la détection automatique MDI/MDIX)
|
|
Le protocole
|
Pour les appareils à commande numérique, le numéro de série est le numéro de série.
Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil.
Les émetteurs-récepteurs électroniques doivent être équipés d'un système d'exploitation électronique.
Pour les appareils de traitement des données électroniques
|
| Caractéristiques de commutation |
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 0,4 Gbps (sans embouteillage)
4K
Taille du tampon de paquets: 1,75 Mb
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100BASE-TX: CAT5 ou supérieur, paire torsadée blindée ((≤ 100m)
Distance de transmission par port de fibre simple SC: 20 km, 40 km, 60 km, 80 km, 100 km
|
| Les LED |
Énergie, fibre, réseau, PoE
PWR: Puissance
Fibre: FX1, FX2
On: transmission normale
Éteint: la transmission n'est pas normale (module optique défectueux ou déconnecté)
Orange cuivre: indicateur de PoE
PoE est en marche
Éteint: PoE ne fonctionne pas ou c'est un dispositif Non-PoE
Vert cuivre: indicateur de vitesse
On: la vitesse de transmission est de 1000 Mbps
Clignant des yeux: en transmission
Éteint: déconnecté ou vitesse de travail de 10/100 Mbps
|
| Énergie électrique |
Charge complète sans PoE≤5W
Voltage d'entrée de l'alimentation PoE: 48V (maximum 52V)
Puissance de sortie d'alimentation PoE unique: 15,4 W/30 W
Budget total: 30 W
Voltage de sortie PoE: 48V
Connexion arrière: support
Le câblage PoE: 1/2 (V+), 3/6 (V-)
|
| Environnement |
Température de fonctionnement: -40 °C à 75 °C
Température de stockage: -40° ≈ 85°C
Humidité de travail: 10% à 90%, non condensante
Humidité de stockage: 10% à 95%, non condensante
|
| Normes de l'industrie |
Émetteur-récepteur: FCC partie 15 sous-partie B classe A, EN 55022 classe A
Le système de gestion de l'environnement (EMS): EN 61000-4-2 (ESD) niveau 3, EN 61000-4-3 (RS) niveau 3, EN 61000-4-4 (EFT) niveau 3, EN 61000-4-5 (surge) niveau 3, EN 61000-4-6 (CS) niveau 3, EN 61000-4-8
Le contrôle de la circulation: NEMA-TS2
Vibration:CEI 60068-2-6
La chute libre:CEI 60068-2-32
Le niveau de choc:CEI 60068-2-27
Trafic ferroviaire: EN 50121-4
|
| Sécurité |
Marque CE, commerciale
Pour les véhicules à moteur à combustion
|
| Informations mécaniques |
Carcasse: carcasse métallique ondulée
Classe de sécurité: IP40
Dimension: 114 x 93 x 35 mm
Méthode de montage: montage sur rail
|
| Garantie |
3 ans |
Application du convertisseur de médias CCTV PoE
Emballage
Unités de vente: poste unique
Taille de l'emballage unique: 23*16,5*5,8 cm
Poids brut unique: 0,35 kg
Type d'emballage: un produit et un manuel d'utilisation dans une même boîte
Contrôle de la qualité
- Tous les produits que nous proposons sont neufs avec de nouveaux composants et pièces, et nous n'utilisons absolument jamais de vieux matériaux.
- Chaque processus de production a une personne spéciale à tester pour assurer la qualité
- Chaque produit doit être testé avant d'être expédié à nos clients.
- Tous les produits ont passé les certifications CE, FCC, ROHS et autres
Questions fréquentes
1Vous supportez l'OEM et l'ODM?
Oui, c'est notre avantage concurrentiel.
2Quels incoterms prenez-vous en charge?
Nous sommes une usine EXW, le terme EXW est notre objectif.
Parfois, nous faisons FOB/CIF pour les commandes en vrac, cela dépend des cas. Veuillez nous contacter pour plus d'informations.
3Vous assistez à des expositions?
Oui, nous assistons régulièrement à IFSEC UK, MIPS RUSSIA, Security ESSEN GERMANY et à ISC West USA.
Parfois, nous sommes exposants pour de petits salons comme Mitec Malaisie, Secon Corée et Intersec Arabie Saoudite.
Chaque fois, nous avons pris beaucoup de photos pour l'affichage et l'enregistrement, s'il vous plaît laissez-nous savoir si vous avez besoin de vérifier.
4Sur quelle puce est-il basé?
Olycom: réaltek
5Je peux le personnaliser?
- Oui, c' est vrai.
Nous soutenons les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bloc de borne d'alimentation, etc.)
