Nom du produit
|
Commutateur PoE solaire 10/100/1000Mbps (1F+5TP)
|
|
Numéro de modèle.
|
OM155S-PSE-GE
|
|
Port
|
1 port RJ45 PoE++ 10/100/1000 Mbps
2 ports PoE+ RJ45 10/100/1 000 Mbps
2 ports PoE RJ45 10/100/1000 Mbps 24 V (passif)/48 V (af/at).
1*1000Mbps SFP
|
|
PoE
|
|
Port PoE
|
Ports 1-5
|
|
Norme PoE
|
Port 1 : IEEE 802.3bt (Type 4)
Ports 2-3 : IEEE 802.3af/at
Port 4-5 : IEEE 802.3af/at ou PoE passif 24 V
|
|
Affectation des broches PoE
|
Port 1 : 1/2/4/5 (+), 3/6/7/8 (-)
Ports 2-3 : 1/2(+), 3/6(-)
Port 4-5 : 1/2(+), 3/6(-) @IEEE 802.3af/at PoE ou 4/5(+), 7/8(-)@24 V PoE passif
|
|
Alimentation du port PoE
|
90 W max pour le port 1, 30 W max pour le port 2-3, 30 W max @ IEEE 802.3af/at ou 24 W max @ 24 V PoE passif pour le port 4-5
|
|
Budget de puissance PoE
|
120 W maximum pour l'ensemble du budget d'alimentation PoE du switch
|
|
Normes et protocoles
|
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
|
|
Mode de transfert
|
Stocker et transférer
|
|
Cadre géant
|
10240 octets
|
|
Mode de transfert
|
stocker et transférer (full speed wire)
|
|
Bande passante
|
12 Gbit/s
|
|
Transfert de paquets
|
8,92 Mpps
|
|
Tableau d'adresses MAC
|
2K
|
|
Mémoire tampon de paquets
|
2,5 Mo
|
|
Indicateur LED
|

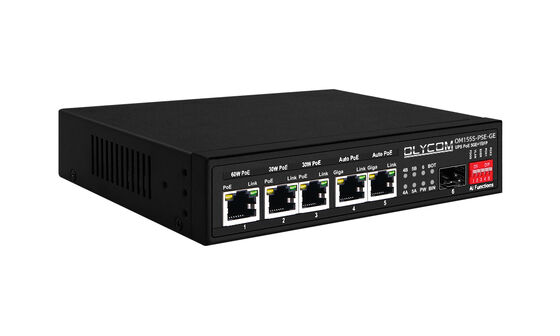

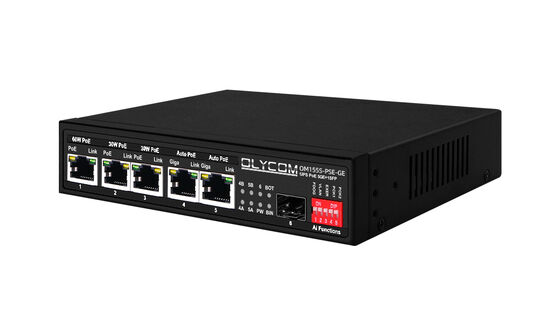

Panneau avant :
1 * PW, indicateur d'alimentation
1 * BIN, indicateur d'état de charge de la batterie
1 * BOT, indicateur d'état de décharge de la batterie
4 * indicateurs d'état PoE du port
1 * indicateur de port SFP
|
|

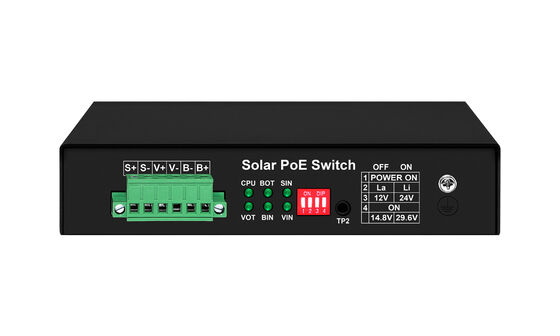

Panneau arrière :
1 * CPU, indicateur système
1 * VOT, indicateur de puissance de sortie
1 * BIN, indicateur d'état de charge de la batterie
1 * BOT, indicateur d'état de décharge de la batterie
1 * SIN, indicateur d'entrée d'alimentation
1 * BS, indicateur d'état de la batterie
|
|
Commutateur DIP
|
Panneau avant : mode chien de garde PoE, tous les ports PoE activent la fonction chien de garde PoE, qui peut détecter et redémarrer automatiquement les appareils alimentés par PoE conformes hors ligne.
En mode VLAN, tous les ports de liaison descendante sont isolés les uns des autres, mais peuvent communiquer avec les ports de liaison montante. Mode extension, la distance de transmission des données et PoE du port 1 ~ 5 peut atteindre 250 m.
Mode PoE des ports 4 et 5, commutez le mode PoE passif 24 V ou le mode PoE af/at des ports 4 et 5.
|
|
Panneau arrière :
Changer le système d'alimentation
Option type de batterie
Option tension de batterie
Option de tension de batterie au lithium
|
|
Environnement d'utilisation
|
Température de fonctionnement : -20 ℃ ~ 65 ℃
Température de stockage :-40 ℃ ~ 70 ℃
Humidité de travail : 10 % ~ 90 %, RH sans coagulation
Humidité de stockage : 5 % ~ 90 %, HR sans coagulation
|
|
Protection ESD
|
6kV
|
|
Immunité aux surtensions
|
6kV
|
|
taille (L * L * H)
|
Taille du produit: 157 mm * 115 mm * 45 mm
Taille de l'emballage: 410 mm * 280 mm * 100 mm
|
|
NO/GW (kg)
|
3,5/4,1 kg (Autre : ce produit n'inclut pas de panneaux solaires ni de batteries)
|
|
Installation
|
Type rail DIN (avec patte de fixation murale)
|
|
Garantie
|
Appareil complet pendant 1 an (accessoires non inclus)
|
Panneau avant
|
Commutateur DIP
|
Statut
|
Description
|
|
Chien de garde 1-PoE
|
En haut
|
Tous les ports PoE activent la fonction de surveillance PoE, qui peut détecter et redémarrer automatiquement les appareils alimentés par PoE conformes hors ligne.
|
|
Vers le bas
|
Désactivez la fonction de surveillance PoE
|
|
2-VLAN
|
En haut
|
Tous les ports de liaison descendante sont isolés les uns des autres, mais peuvent communiquer avec les ports de liaison montante.
|
|
Vers le bas
|
Désactiver la fonction VLAN
|
|
3-ÉTENDRE
|
En haut
|
La distance de transmission des données et de l'alimentation PoE du port 1 ~ 5 peut atteindre 250 m.
|
|
Vers le bas
|
La distance de transmission des données et de l'alimentation PoE du port 1 ~ 5 peut atteindre 100 m.
|
|
4 ports 4
|
En haut
|
Le port 4 peut être compatible avec les appareils alimentés par PoE forcé en 24 V
|
|
Vers le bas
|
Le port 4 peut détecter automatiquement les appareils passifs 24 V ou alimentés par PoE 802.3af/at
|
|
5 ports 5
|
En haut
|
Le port 5 peut être compatible avec les appareils alimentés par PoE forcé en 24 V
|
|
Vers le bas
|
Le port 4 peut détecter automatiquement les appareils passifs 24 V ou alimentés par PoE 802.3af/at
|
