Commutateur Ethernet industriel Gigabit entièrement géré à 8 ports
Introduction au commutateur réseau à 8 ports
La série IM-WS080GW est un commutateur Ethernet industriel 10/100/1000 Mbps
- température de fonctionnement -40°C à +75°C
- degré de protection IP40 et exigences de qualité industrielle EMC

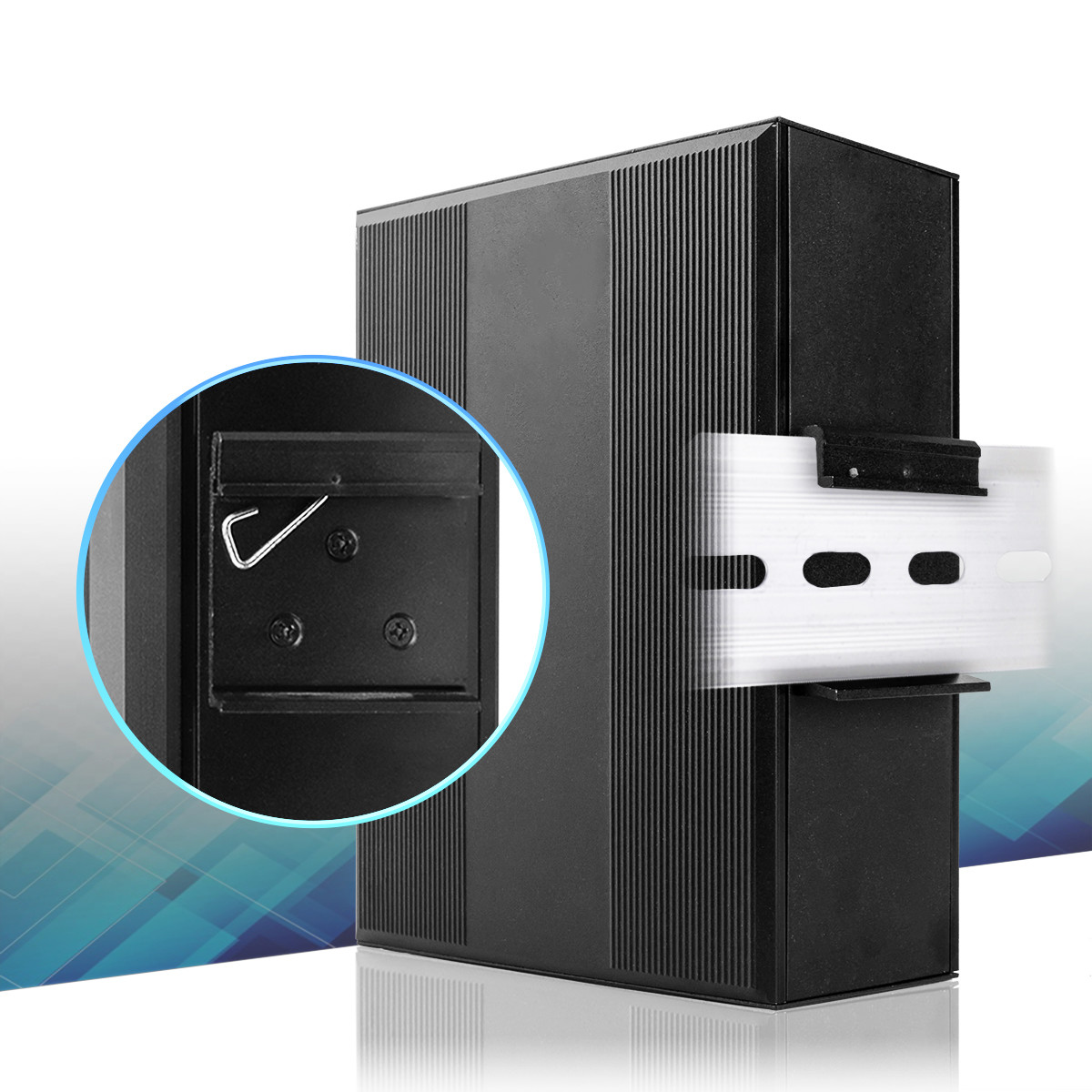

- installation sur rail DIN
- double alimentation à large plage de tension
- gestion web
Caractéristiques principales
- 4 ports RJ45 auto-adaptatifs 10/100/1000 Mbps
- Protection contre les surtensions Ethernet de 6 KV, s'adapte à un environnement extérieur difficile
- Mode de contrôle de flux : duplex intégral avec norme IEEE 802.3x, semi-duplex avec norme de contre-pression
- Prend en charge la gestion IEEE802.3az EEE (Ethernet économe en énergie), optimise la consommation d'énergie
- Prend en charge le rapport d'agent IGMP, le snooping MLD
- Prend en charge RMON, MIB II, image miroir, journal d'événements, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Prend en charge IEEE802.1q VLAN, port VLAN, VLAN basé sur Mac, VLAN de sous-réseau IP, VLAN de protocole, conversion VLAN, MVR
- Prend en charge IGMP/MLD snooping V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
- Prend en charge le diagnostic de câble et peut localiser le point de défaillance
- Sécurité : basé sur port et Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Prend en charge la CLI de type Cisco®, la gestion Web, SNMP v1/v2c/v3, Telnet
- Prend en charge le serveur Telnet IPV6 /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
- Prend en charge STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
- Prend en charge QoS, classification de transport QoS, CoS, contrôle de bande passante (direction d'entrée/sortie), suppression de tempête, services différenciés
- Prend en charge l'agrégation de liens dynamique IEEE802.3ad LACP, l'agrégation de liens statique
Spécifications
| Nom du produit |
Commutateur Ethernet industriel géré 10/100/1000 Mbps (8TP) |
| Numéro de modèle |
IM-WS080GW |
| Port |
8x10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX) |
| Norme |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z
IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X
IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at
IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
| ID VLAN |
4096 |
| Trame Jumbo |
9.6 Ko |
| Taille de la table d'adresses MAC |
8K |
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Bande passante système : 16 Gbps (sans encombrement)
|
| Médias réseau |
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100m)
|
| LED |
Alimentation, réseau |
| Alimentation |
Tension d'entrée : DC12-52V
Puissance à vide : 5W ;
Connexion inversée : prise en charge
|
| Environnement |
Temp. de fonctionnement : -40℃ ~ 75℃
Temp. de stockage : -40℃ ~ 85℃
Humidité de fonctionnement : 10% ~ 90%, sans condensation
Humidité de stockage : 10% ~ 95%, sans condensation
|
| Normes industrielles |
EMI : FCC Partie 15 Sous-partie B Classe A, EN 55022 Classe A
EMS : EN 61000-4-2 (ESD) Niveau 3, EN 61000-4-3 (RS) Niveau 3, EN 61000-4-4 (EFT) Niveau 3, EN 61000-4-5 (Surtension) Niveau 3, EN 61000-4-6 (CS) Niveau 3, EN 61000-4-8 ; Contrôle du trafic : NEMA-TS2 ; Vibration : IEC 60068-2-6 ; Chute libre : IEC 60068-2-32 ; Choc : IEC 60068-2-27 ; Trafic ferroviaire : EN 50121-4
|
| Sécurité |
Marquage CE, commercial
CE/LVD EN60950
|
| Informations mécaniques |
Boîtier : Boîtier métallique ondulé
Classe de sécurité : IP40
Dimensions : 158 x 115 x 60 mm
Méthode de montage : montage sur rail DIN
|
| Garantie |
Remplacement dans l'année ; 3 ans de réparation |
Cadre de contrôle qualité
1. Normes
Conforme à ISO9001, CE, FCC, RoHS, IEEE, ITU-T
Alignement avec les spécifications client et les indicateurs de performance clés
2. Processus
IQC : Vérification des composants (optique, PCB, alimentation)
Production : AOI + vérification de l'assemblage
Fonctionnel : Débit, VLAN/QoS, longueur d'onde, OSNR
Fiabilité : Tests de température, humidité, vibration
Rodage : Stress de charge + surveillance de la stabilité
Final : Inspection + vérification complète des fonctions
3. Outils
OSA, générateur de trafic, analyseur de protocole
Systèmes de test environnemental et de vibration
4. Système
Traçabilité complète, enregistrements de test, logiciel QC
5. Amélioration
Analyse des causes profondes + boucle de rétroaction client
Photos des cartes PCB
