DC24V 1x2 2x2 4x4 MM Commutateur de contournement par fibre optique

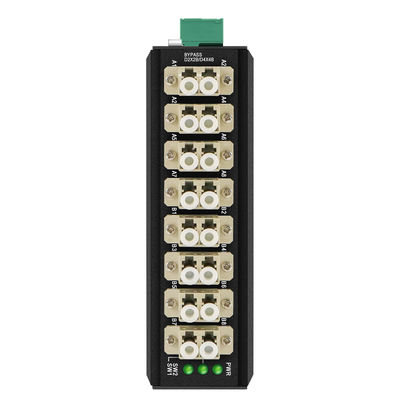

Introduction du commutateur de dérivation à 8 canaux
OM-FBS-44-MLC est une unité de contournement de fibre externe pour les nœuds optiques critiques dans un système de réseau optique.
- Il prend en charge les connexions 100G/40G/10G/1G et 100M en fibre et offre une option multimode LC.
- Il est généralement utilisé dans certains grands réseaux optiques impliquant une connexion en anneau et plusieurs dispositifs tels que dans les systèmes de communication ferroviaire,l'automatisation de l'usine et les nœuds optiques importants en cas de perte de puissance prévue ou inattendue;.
Caractéristiques du produit du bypass à fibre optique
- Disponible dans les nœuds optiques existants/nouveaux
- Montage sur le support Din/mur
- Bloc terminal écologique industriel amovible
- Température de fonctionnement: -20°C à 70°C
- Résistant au niveau IP40
- Temps de commutation de contournement ≤ 10 ms
- Faible perte d'insertion, faible écho croisé du canal
- Pour les appareils de commande électrique, la puissance d'entrée est de 10 V.
Spécification de l'unité de contournement optique
| Nom du produit |
Commutateur de contournement par fibre optique |
| Interface d'alimentation |
Le bloc de terminaux industriels standard. |
| Protection contre la polarité |
Le soutien |
| Interface à fibre optique |
LC |
| Range de longueur d'onde |
850 ± 40/1300 ± 40 nm; 1260 à 1650 nm |
| Longueur d'onde d'essai |
850/1300 nm; 1310/1550 nm |
| Insérer la perte |
Type:00,6 dB maximum:1.0 dB ; type:00,6 dB au maximum:10,0 dB |
| Perte de rendement |
MM≥30 dB SM≥50 dB |
| Écoute transversale |
MM≥35 dB SM≥55 dB |
| Perte de polarisation |
≤ 0,05 dB |
| Perte de longueur d'onde |
≤ 0,05 dB |
| Perte de température |
≤ 0,05 dB |
| Répétabilité |
≤ 0,05 dB |
| Voltage de fonctionnement |
Le débit de courant doit être supérieur ou égal à: |
| Durée de vie |
≥ 100000000 fois |
| Temps de commutation |
≤ 10 ms |
| Puissance optique de transmission |
≤ 500 MW |
Diagramme d'application du commutateur de dérivation par fibre
- Contrôle de puissance facile pour le système de réseau
- Surveillance du système
- Protection intelligente des voies optiques
C'est quoi le commutateur de dérivation?
L'unité ou le module de contournement est généralement utilisé pour protéger le système réseau (en contournant l'appareil auquel il se connecte) lorsque l'alimentation est soudainement coupée.
Dans un système de réseau linéaire (comme le schéma ci-dessous), la transmission est correcte si les données/SFP/puissance sont normales.
Et si une source d'alimentation est coupée (comme une surtension, un choc, des dommages causés par l'homme...)
Tout le réseau va tomber.
Une autre situation est que la révision/entretien de l'alimentation est nécessaire pour le commutateur 2 (le milieu), disons pendant 12 heures, tout le système doit s'arrêter.
Avec un module/interrupteur de contournement, c'est comme mettre un mécanisme de protection dans tout le système.
Un interrupteur de contournement aide à protéger l'ensemble du système si un ou plusieurs interrupteurs tombent en panne en même temps.
Liste d'emballage
- 1pc commutateur de contournement à fibre optique
- 1pc manuel d'utilisation
- Une carte de garantie
Résumé du contrôle de la qualité
Pour les produits de réseautage et de communication optique, la fiabilité dépend d'un système de qualité bien structuré plutôt que d'étapes de test isolées.
Chez OLYCOM, le contrôle de la qualité est mis en œuvre sur l'ensemble du cycle de vie du produit, depuis l'approvisionnement en composants jusqu'à la livraison finale, afin d'assurer des performances constantes dans des environnements de déploiement réels.
Tous les matériaux sont vérifiés avant la production, y compris les modules optiques, les composants électroniques et les structures mécaniques.des systèmes d'inspection automatisés sont utilisés pour maintenir la précision de l'assemblage et réduire la variabilité.
Chaque produit est soumis à une validation fonctionnelle, couvrant les performances de transmission de données, le fonctionnement des caractéristiques et la fourniture d'énergie, le cas échéant.paramètres tels que la précision de la longueur d'onde, la qualité du signal et la stabilité de la transmission sont soigneusement évaluées.
Pour assurer la fiabilité à long terme, les dispositifs sont testés dans des conditions extrêmes, notamment des variations de température, une exposition à l'humidité et des contraintes mécaniques.des essais prolongés sont effectués pour identifier les éventuelles défaillances précoces.
Chaque unité est soumise à une inspection finale avant expédition, avec une traçabilité complète étayée par des dossiers d'essais documentés et des données de conformité.
En combinant des processus normalisés avec l'amélioration continue, OLYCOM assure des solutions de réseautage stables, durables et prêtes sur le terrain.
