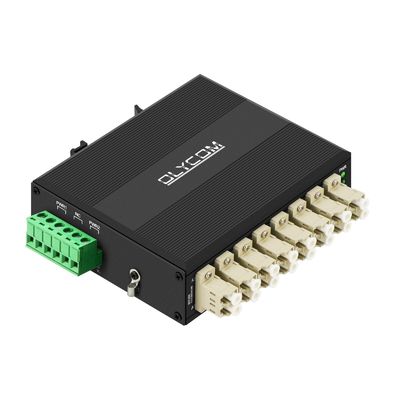

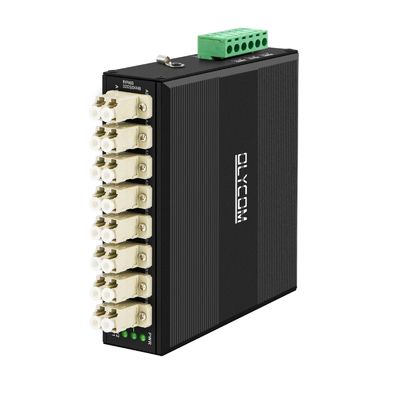

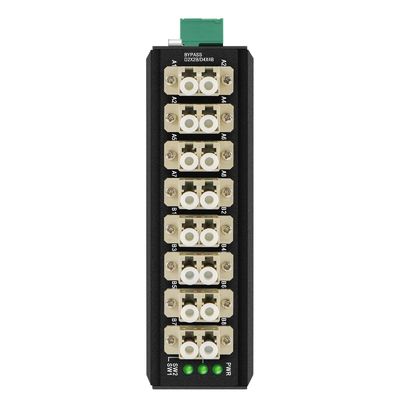

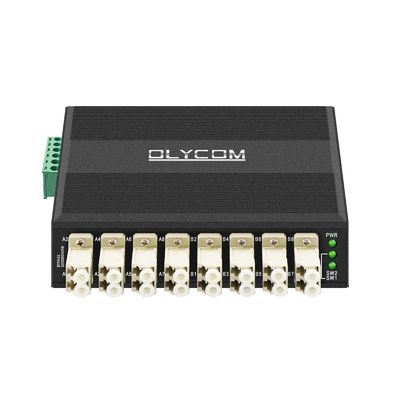

D4*4B Commutateur de contournement de réseau TAP à fibre industrielle pour la surveillance de la sécurité du réseau

Commutateur de dérivation de fibre industrielle TAP de contournement de réseau D4*4B

pour la surveillance de la sécurité du réseau

Présentation deRobinet de contournement réseau D4*4B

OM-FBS-44-MLC est une unité de dérivation de fibre externe pour les nœuds optiques critiques du système de réseau optique.

1. Il prend en charge les connexions fibre 100G/40G/10G/1G et 100M et offre une option multimode LC.
2. Il est généralement utilisé dans certains réseaux optiques majeurs impliquant une connexion en anneau et plusieurs dispositifs, tels que les systèmes de communication ferroviaire, l'automatisation industrielle et les nœuds optiques importants où se produit une perte de puissance intentionnelle ou inattendue.

Caractéristiques du produit du commutateur de dérivation de fibre industrielle

1. Disponible dans les nœuds optiques existants/nouveaux
2. Prise en charge du montage Din/mur
3. Bornier vert amovible industriel
4. Température de fonctionnement : -20 ℃ ~ 70 ℃
5. Boîtier robuste de niveau IP40
6. Temps de commutation de contournement ≤10 ms
7. Faible perte d'insertion, faible diaphonie des canaux
8. Entrée d'alimentation redondante DC12V ~ DC52V

Spécification

Schéma d'application du commutateur de dérivation de fibre

• Contrôle facile de l’alimentation pour le système réseau
• Surveillance du système
• Protection intelligente des chemins optiques

Qu'est-ce qu'un commutateur de dérivation fibre ?

L'unité ou le module de contournement est généralement utilisé pour protéger le système réseau (en contournant l'appareil qu'il connecte) lorsque l'alimentation est soudainement coupée.

Dans un système de réseau linéaire (comme le schéma ci-dessous), la transmission se déroule correctement si les données/SFP/alimentation sont normales.

Que se passe-t-il si une alimentation électrique est coupée (comme une surtension, une frappe, des dommages causés par l'homme...)

L’ensemble du système de réseau échouera.

Une autre situation est qu'une révision/maintenance de l'alimentation est nécessaire pour la zone du commutateur 2 (celui du milieu), disons que pendant 12 heures, tout le système doit s'arrêter.

Avec un module/commutateur de dérivation, c'est comme installer un mécanisme de protection dans l'ensemble du système.

Un commutateur de dérivation permet de protéger l'ensemble du système si un ou plusieurs commutateurs tombent en panne en même temps.

Liste de colisage

• 1 commutateur de dérivation de fibre optique
• 1 manuel d'utilisation
• 1 carte de garantie

Photo réelle

FAQ

Q1 : Comment le contournement de la fibre améliore-t-il la fiabilité du réseau ?

R : Le bypass fibre redirige automatiquement les signaux optiques lorsqu'un appareil connecté perd de l'alimentation ou tombe en panne, aidant ainsi à maintenir la continuité du réseau et à réduire les interruptions de service.

Q2 : Pourquoi une faible perte d’insertion est-elle importante dans les réseaux optiques ?

R : La faible perte d'insertion minimise l'atténuation du signal pendant la transmission, contribuant ainsi à maintenir une qualité de communication stable dans les déploiements de fibre longue distance ou haute densité.

Q3 : Ce bypass fibre est-il adapté aux applications de télécommunications et de centres de données ?

R : Oui. Le module prend en charge plusieurs longueurs d'onde optiques et offre une transmission stable à faible perte, ce qui le rend adapté aux infrastructures de télécommunications, aux centres de données et aux réseaux fibre optique d'entreprise.

Q4 : Quel problème un bypass fibre résout-il lors de la maintenance des équipements ?

R : Pendant une maintenance ou une panne inattendue d'un appareil, le bypass peut maintenir la liaison optique active en contournant l'équipement déconnecté, contribuant ainsi à réduire les temps d'arrêt du réseau et les interruptions de service.

Q5 : Ce module peut-il fonctionner dans des environnements industriels ?

R : Oui. Avec une plage de températures de fonctionnement de -20°C à 70°C, le module est conçu pour des performances stables dans les environnements de déploiement industriels et extérieurs.

Q6 : Le module est-il compatible avec différents systèmes de fibre ?

R : Oui. Il prend en charge les longueurs d'onde de télécommunications courantes, notamment 850 nm, 1 300 nm, 1 310 nm et 1 550 nm, facilitant ainsi l'intégration dans différentes architectures de réseaux optiques.
