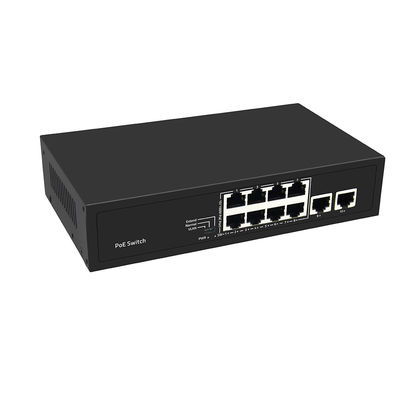

Commutateur PoE à 8 ports 10/100M Ethernet
Caractéristiques du commutateur de sécurité CCTV
- Conforme à la norme IEEE 802.3, les normes IEEE 802.3u, IEEE 802.3af/at
- Les ports POE 8*10/100M + les ports Ethernet Uplink 2*10/100M
- Conforme à la norme IEEE 802.3, les normes IEEE 802.3u, IEEE 802.3af/at
- Le port Ethernet prend en charge les fonctions d'adaptation et de POE 10/100M
- Supporter le déplacement automatique du port (MDI/MDIX automatique)
- Appareils de détection des déchets
- État de surveillance de l'indicateur de panneau et analyse de défaillance de l'aide
- Prise en charge du mode VLAN, du mode normal et du mode extension
- Mode de régulation du débit: Full-duplex adopte la norme IEEE 802.3x, Half-duplex adopte la norme de contre-pression
Avec des méthodes d'installation et de maintenance simples et pratiques et de nombreuses fonctionnalités commerciales, il aide les utilisateurs à construire un réseau sûr et fiable à haute performance.
Il est principalement situé dans le noyau ou la couche de convergence des réseaux d'utilisateurs tels que les parcs industriels, les bâtiments, les usines et les mines, les agences gouvernementales et le haut débit résidentiel.
Il peut être largement utilisé dans des scénarios d'accès Ethernet tels que les petites et moyennes entreprises, les cybercafés, les hôtels et les écoles.
Spécification du commutateur Ethernet rapide
| Interface d'entrée/sortie |
| Le pouvoir |
Pour les véhicules à moteur électrique à commande numérique: |
| Éthernet |
8 Port 10/100M PoE + 2 Port 100M Ethernet pour une liaison vers le haut |
| Résultats |
| Capacité de commutation |
2 Gbps |
| Débit |
1.488Mpps |
| Buffer de paquets |
448 Kbit |
| Adresse MAC |
2K |
| Cadre jumbo |
2048 octets |
| Mode de transfert |
Stocker et transférer |
| Résultats de l'enquête |
100000 heures |
| La norme |
| Protocole réseau |
Pour les appareils à commande numérique:
Pour les appareils à commande numérique:
IEEE802.3x (régulation du débit)
|
|
Le protocole PoE
|
Pour les appareils à commande numérique
Pour les appareils à commande numérique
|
|
Médium réseau
|
10Base-T: Catégorie 3,4,5 ou plus UTP ((≤ 100m)
100Base-TX: UTP de catégorie 5 ou supérieure ((≤ 100m)
|
| Protéger |
| Certificat de sécurité |
CE, FCC, RoHS |
| Environnement |
| Environnement de travail |
Température de fonctionnement: -10 à 50°C
Température de stockage: -40 à 70°C
Humidité de travail: 10 à 90%, non condensante
Température de stockage: 5% à 95%, non condensée
|
| Indications |
| Indicateurs LED |
PWR ((alimentation électrique), SW ((DIP), 1-10, vert ((Lien et données) |
| Commutateur DIP |
VLAN: Mode d'isolement des ports. Dans ce mode, les ports PoE (1-8) du commutateur ne peuvent pas communiquer entre eux et ne peuvent communiquer qu'avec le port UP-link.
Normal: mode normal, tous les ports peuvent communiquer entre eux, la distance de transmission est inférieure à 100 mètres, le taux de transmission est 10M / 100M adaptatif;
Extension:Mode d'extension de liaison, alimentation électrique PoE 1-8 ports et distance de transmission de données peut être étendue à 250 mètres, le taux de transmission devient 10M
|
| Les appareils électroménagers |
| Taille de la structure |
Dimension du produit: 200*118*44 mm
Dimension de l'emballage: 245*190*60 mm
- Je ne sais pas.0.61kg
G.W: Je suis désolé.0.89kg
|
| Informations sur l'emballage |
Carton MEAS: 520*320*400 mm
Quantité d'emballage: 20 unités
Poids de l'emballage18.8kg
|
| Voltage de puissance |
Voltage d'entrée: AC 100 à 240 V
L'alimentation électrique: 52V1.85A
|
| Le pouvoir |
Puissance du produit: 10 W maximum
Puissance POE: 80 W maximum
|
| Liste de colis |
Commutateur 1 pièce, câble d'alimentation 1 pièce, manuel d'utilisation 1 pièce, certification 1 pièce |
Application du commutateur PoE commercial
Informations sur l'emballage
- L'emballage standard contient généralement un dispositif principal, un câble d'alimentation et un manuel d'utilisation.
- Il y a une étiquette du produit sur le dispositif et à l'extérieur de la boîte d'emballage.
- Pour l'étiquette du produit, il est bon de mettre votre logo/modèle dans la description
- Bien sûr, il prend en charge votre langue ((coréen/italien/russe...
Questions fréquentes
1. Combien de caméras PoE peut ce commutateur de puissance, et quel est le budget total de puissance PoE?
Ce commutateur fournit 8 ports PoE x 10/100M avec un budget total de puissance PoE de 80W, ce qui signifie qu'il peut fournir de l'énergie à jusqu'à 8 appareils PoE simultanément via un seul câble Ethernet par appareil.
Il est conforme aux normes IEEE 802.3af (jusqu'à 15,4 W par port) et IEEE 802.3at (jusqu'à 30 W par port), ce qui le rend compatible avec une large gamme de caméras IP, de points d'accès sans fil,et autres appareils PoE de tous les principaux fabricantsL'alimentation est automatiquement négociée et fournie en fonction des besoins réels de chaque appareil connecté.
Lors de la planification de votre installation, nous vous recommandons de calculer la consommation totale d'énergie de tous les appareils connectés pour s'assurer qu'elle ne dépasse pas le budget global de 80 W,car le dépassement de cette limite peut entraîner l'instabilité de certains ports ou réduire la sortie des appareils connectés.
2. Qu'est-ce que le mode d'extension, et comment aide-t-il les installations de caméras à longue distance?
Extend mode is a one-key function activated via the DIP switch on the front panel that allows PoE power and data transmission to reach distances of up to 250 meters over standard Cat5e or Cat6 Ethernet cable, bien au-delà de la limite standard de 100 mètres de l'Ethernet conventionnel.
Ceci est particulièrement utile pour les installations de caméras de surveillance dans les grands bâtiments, les parkings, les entrepôts,ou les environnements du campus où les caméras sont placées loin de l'interrupteur central et où le câblage supplémentaire ou l'installation d'interrupteurs intermédiaires serait coûteux ou peu pratiqueEn mode extension, la vitesse de transmission sur les ports 1 à 8 fonctionne à 10 Mbps, ce qui est suffisant pour les flux vidéo de caméra IP standard.
Pour les installations à moins de 100 mètres où une vitesse totale de 10/100 Mbps est requise, le mode normal peut être sélectionné à la place, et la commutation entre les modes ne nécessite aucun logiciel ou interface de gestion.
3. Qu'est-ce que le mode VLAN, et pourquoi devrais-je l'utiliser pour un réseau de vidéosurveillance?
Le mode VLAN est activé via le commutateur DIP et isole les huit ports PoE de la communication entre eux, tout en permettant à chaque port de communiquer avec les deux ports de liaison montante individuellement.
Dans un déploiement de vidéosurveillance, il s'agit d'une caractéristique de sécurité importante car elle empêche toute caméra IP d'accéder ou d'interférer avec d'autres caméras sur le même commutateur.Cette approche d'isolement des ports garantit que même si une caméra est compromise ou rencontre un problème de réseau, il ne peut pas affecter les autres caméras ni générer un trafic de diffusion qui dégrade les performances globales du réseau.
Cette configuration est recommandée pour les installations de surveillance professionnelles où la sécurité du réseau et la séparation du trafic entre les ports de caméra sont des priorités, en particulier dans les administrations publiques,commercial, et projets de sécurité résidentielle.
4. Comment les indicateurs LED et l'interrupteur DIP aident-ils à l'installation et au dépannage sur place?
Ce commutateur est équipé d'un panneau d'indicateur LED transparent affichant l'état de l'alimentation et l'activité de liaison et de données individuelles pour les 10 ports,permettant aux techniciens de vérifier instantanément si chaque caméra ou connexion de liaison montante est active et de transmettre des données sans logiciel ou ordinateur portable requis sur place.
L'interrupteur DIP du panneau avant fournit un contrôle physique à une touche pour basculer entre les modes de fonctionnement VLAN, Normal et Extend,en facilitant aux installateurs la configuration du commutateur pour les exigences spécifiques de chaque projet sans avoir accès à aucune interface Web ou ligne de commandeLa LED de l'indicateur SW confirme quel mode est actuellement actif.
Cette combinaison d'indicateurs visuels et de commutation de mode physique réduit considérablement le temps d'installation et de dépannage,ce qui rend ce commutateur particulièrement adapté pour les intégrateurs de sécurité et les installateurs qui ont besoin de déployer et de vérifier plusieurs commutateurs rapidement à travers de grands projets de vidéosurveillance.
