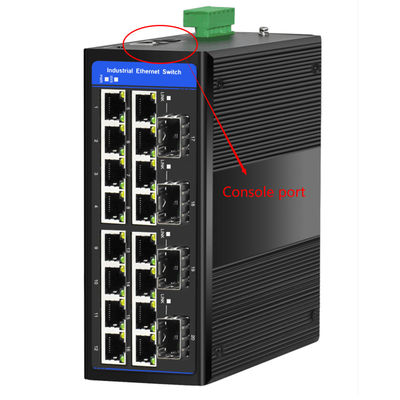

Olycom 20 Port L2 Gestion du Din Rail Gigabit Gestion du commutateur à fibre
Principales caractéristiques
- 16 ports RJ45 à détection automatique
- Port de fibre optique SFP de 4 x 1000 Mbps
- Protection contre les surtensions Ethernet 8 KV, adaptée à un environnement extérieur difficile
- Prise en charge de l'auto MDI/MDIX et du mode d'auto-négociation plein/demi duplex
- Les données de base doivent être conformes à la norme IEEE 802.3 10Base-T
- Un mécanisme de commutation de stockage et de transfert
- Prise en charge du cadre géant de 10K octets, compatible avec divers protocoles d'extension
- Tableau des adresses MAC 8K
- Un mécanisme de commutation de stockage et de transfert
- VLAN: IEEE 802.1Q VLAN 4K, QINQ
- STP, RSTP, MSTP, ITU-T G.8032 Anneaux de protection Ethernet (EPR)
- Multicast: IGMP Snooping V1/V2/V3, GMRP
- Aggrégation des liens: manuel / statique / LACP
- QOS: COS, DSCP, 8 files d'attente, planification WRR/SP/WFQ, Politique QOS
- CLI/WEB/SNMP et le système de gestion des SNI Primestone
- Maintenance diagnostique: miroirage des ports, Syslog, ping
- Gestion de l'alarme: sortie d'alarme par relais à sens unique, RMON, SNMP Trap
- Sécurité DHCP Snooping, Option 82, 802.1X, Gestion hiérarchique de l'utilisateur, ACL, DDOS, filtrage / liaison MAC basé sur le port
- Contrôle des données: limite de vitesse d'entrée/sortie basée sur le port, contrôle du débit à contre-pression en double plein IEEE 802.3x, contrôle du débit à contre-pression en demi-duplex.Suppression des émissions multiples et des émissions uniques inconnues.
Introduction au projet
La série IM-FS041600GW est le commutateur de fibre industrielle géré de 10/100/1000Mbps
Répondre aux exigences relatives au degré de protection IP40 et au niveau industriel EMC

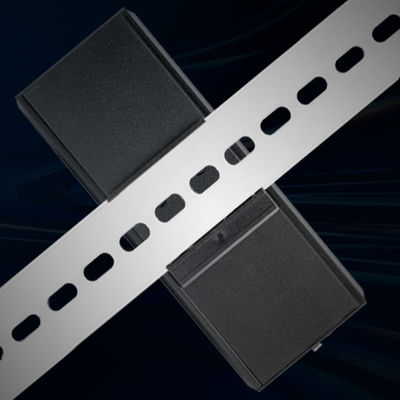

Installation de rails DIN
Passer par la certification environnementale dangereuse et respecter les normes FCC et CE
Spécification
| Nom du produit |
10/100/1000Mbps commutateur de fibre industrielle géré (4F+16TP) |
| Le numéro de modèle. |
Le système d'exploitation doit être conforme à l'annexe II. |
| Port |
Port SFP de 4 x 1000Mpbs
SM: 1310nm/1550nm, 20km ; 1490nm/1550nm, 40~120km
MM: 1310nm, 2km; 850nm, 500m
16x10/100/1000M UTP RJ45 ((Soutien à la détection automatique MDI/MDIX)
|
| La norme |
Pour les appareils électroniques électroniques
Les appareils électroniques électroniques
Pour les appareils électroniques
|
| Tableau des adresses MAC |
8K |
| Longueur maximale du paquet |
Jusqu' à 10k bytes |
| Taux d'expédition des paquets |
1488100 (64 octets) |
| Buffer de paquets |
4M |
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
Port SFP, distance de transmission: 20km, 40km, 60km, 80km, 100km
|
| Les LED |
Énergie, réseau, fibre |
| Environnement |
Température de fonctionnement: -40° ≈ 85°C
Température de stockage: -40° ≈ 85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
| Normes de l'industrie |
EMI: FCC partie 15 sous-partie B classe A,EN 55022 classe A
Le système de gestion de la circulation électrique (EMS): EN 61000-4-2 (ESD) niveau 3, EN 61000-4-3 (RS) niveau 3, EN 61000-4-4 (EFT) niveau 3, EN 61000-4-5 (surge) niveau 3, EN 61000-4-6 (CS) niveau 3, EN 61000-4-8; contrôle du trafic: NEMA-TS2; vibration:Pour les appareils électroniquesLa chute libre: IEC 60068-2-32; le choc: IEC 60068-2-27; le trafic ferroviaire: EN 50121-4
|
| Sécurité |
Marque CE, commerciale; CE/LVD EN60950 |
| Informations mécaniques |
Carcasse: carcasse métallique ondulée
Classe de sécurité: IP40
Dimension: 160 x 130 x 70 mm
Poids: 1,2 kg
Méthode de montage: montage sur rail
|
| Garantie |
Remplacement dans un délai d'un an; réparation de 3 ans |
Dimension
Liste d'emballage
- Un commutateur
- 1 pièces d'accrochage
- 1pc manuel d'utilisation
- 1pc câble de console
- Une carte de garantie
À propos de OLYCOM
Vue d'ensemble de la société
Fondée en 2003, OLYCOM est un fournisseur mondial de solutions de fibre optique et de réseautage, desservant des clients dans plus de 120 pays.la société fournit des produits fiables, des solutions de connectivité rentables pour les réseaux modernes.
Produits de base

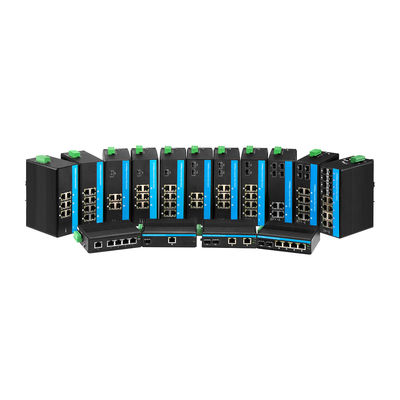

Les commutateurs Ethernet industriels, les systèmes DWDM, les commutateurs PoE, les convertisseurs de médias et les modules SFP (1G ¢ 400G), couvrant les entreprises, les télécommunications et les applications industrielles.
Principales caractéristiques
Une conception industrielle robuste, une large entrée de puissance, des fonctionnalités L2 avancées (VLAN, QoS, ERPS), une transmission DWDM de grande capacité (jusqu'à 96 canaux) et une prise en charge complète des normes PoE.
Une portée mondiale
Des partenariats solides avec des distributeurs, des intégrateurs de systèmes et des entreprises en Amérique du Nord, en Europe, en Asie du Sud-Est et au Moyen-Orient.
Pourquoi OLYCOM?
Des investissements continus dans la R&D, un contrôle de qualité strict (CE, FCC, RoHS), des services OEM/ODM flexibles et des solutions équilibrées en termes de coût et de performance.
Applications
Les télécommunications, la surveillance, les centres de données, l'automatisation industrielle et les infrastructures de villes intelligentes.
Vision et mission
Fournir des solutions de réseautage fiables, évolutives et efficaces qui prennent en charge la connectivité numérique mondiale.
Questions fréquentes
Comment puis-je installer l'appareil?
R: Tous les modèles de cette série prennent en charge le montage DIN35/Mural.
Il nécessite des accessoires nécessaires à l'installation tels que des vis, un kit de montage, etc., certains d'entre eux sont inclus dans la boîte d'emballage, d'autres non.
Si c'est possible d'écrire l'étiquette comme je le veux?
R: Oui, veuillez simplement envoyer le contenu et le format, nous imprimerons un échantillon pour votre confirmation.
L'étiquette est généralement fixée sur le panneau latéral.
Quelle est la liste des bagages?
R: Il y a un dispositif, de la mousse de protection, un manuel d'utilisation, une carte de garantie et un câble de console dans la boîte.
Mais les modules SFP et l'alimentation électrique ne sont PAS inclus, veuillez nous les acheter séparément.
Avez-vous une certification?
Oui, notre société est certifiée ISO9001.
Nous avons des certificats CE/FCC/RoHS/E-mark/CCC pour nos modèles.
À quoi ressemble l'étiquette?
Il y aura 2 exemplaires pour chaque produit fabriqué, dont l'un est fixé sur l'appareil et l'autre sur la boîte d'emballage.
Il est disponible dans différentes langues et contenus, vous pouvez donc y ajouter votre logo ou le nom du modèle.
Vous appuyez l'OEM et l'ODM?
Oui, c'est notre avantage concurrentiel.
Vous trouverez une introduction détaillée dans le lien ci-dessous.
Les États membres doivent veiller à ce que les données fournies par les autorités compétentes soient conservées.
Quels incoterms prenez-vous en charge?
Nous sommes une usine EXW, le terme EXW est notre objectif.
Parfois, nous faisons FOB / CIF pour les commandes en vrac, cela dépend des cas. Veuillez nous contacter pour plus d'informations.
