Commutateur à fibre optique par contournement Ethernet géré par Olycom Industrial
Introduction au commutateur de réseau industriel
L'IM-FBS240GW est un commutateur de contournement de fibre industrielle de 10/100/1000 Mbps prenant en charge les fonctionnalités suivantes
Et en tant que partie indispensable du système de communication et de protection optiques, le contournement de fibre est hautement fiable et stable pour différents besoins de chemin optique tels que
Pendant ce temps, le commutateur de passage de fibre caractérise
Spécification du commutateur de fibre de contournement
| Port |
2 ports SFP x 100M/1G/2,5G SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km MM: 1310nm, 2km; 850nm, 500m Le système de détection automatique de l'UTP RJ45 (support pour la détection automatique MDI/MDIX) |
| La norme |
Je veux dire, IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z Le système de transmission de l'électronique par câble est un système de transmission de l'électronique par câble.1344 Pour les appareils électroménagers, les valeurs sont calculées à partir des valeurs suivantes: Les données sont fournies par les fournisseurs de services. |
| Identifiant du VLAND | 4096 |
| Cadre jumbo | 9.6KB |
| Taille de la table des adresses MAC | 8K |
| Caractéristiques de commutation |
Mode de transmission: stockage et transfert Délai de transmission: < 10 us Largeur de bande du système: 58 Gbps (sans embouteillage) Taille de la DRAM: 128M Taille du flash: 16M |
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m) 100/1000BASE-TX: CAT5 ou supérieur, paire torsadée blindée ((≤ 100m) Distance de transmission par port SFP: 20 km, 40 km, 60 km, 80 km, 100 km |
| Les LED |
Énergie, réseau, fibre PWR: Puissance FX: Port à fibre ((1/2) Orange: lien/ACT Vert: vitesse de réseau 1000M (arrêt à 100Mb/s) |
| Énergie électrique |
Voltage d'entrée redondant: DC12-52V Puissance à vide: 5 W Connexion arrière: support |
| Environnement |
Température de fonctionnement: -40°75°C Température de stockage: -40°C à 85°C Humidité de travail: 10% à 90%, non condensée Humidité de stockage: 10% à 95%, non condensante |
| Normes de l'industrie |
Le système d'aération doit être équipé d'un système d'aération de freinage. Électricité électrique: IEC61000-4-4, générale ±6KV Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV |
| Certification |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.2020 La norme EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1 prévoit que:2021 Pour les véhicules à moteur électrique, la norme EN 61000-3-3:2013/A2:2021/AC:2022 Le système d'avertissement doit être conforme à la norme CE-LVD.2020 La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4:2014 |
| Informations mécaniques |
Carcasse: carcasse métallique ondulée Classe de sécurité: IP40 Dimension: 158 x 115 x 60 mm Méthode de montage: montage sur rail/mur Poids net/poids brut: 0,75 kg/0,9 kg |
| Garantie | Remplacement dans un délai d'un an; réparation de 3 ans |
Caractéristiques de gestion
Caractéristiques du dérivé optique
| Nom du produit | Parallèle de fibres |
| Interface d'alimentation | Le bloc de terminaux industriels standard. |
| Protection contre la polarité | Le soutien |
| Interface à fibre optique | LC |
| Plage de longueur d'onde | 850 ± 40/1300 ± 40 nm; 1260 à 1650 nm |
| Longueur d'onde d'essai | 850/1300 nm; 1310/1550 nm |
| Insérer la perte | Type:00,6 dB maximum:1.0 dB ; type:00,6 dB au maximum:10,0 dB |
| Perte de rendement | MM≥30 dB SM≥50 dB |
| Écoute transversale | MM≥35 dB SM≥55 dB |
| Perte de polarisation | ≤ 0,05 dB |
| Perte de longueur d'onde | ≤ 0,05 dB |
| Perte de température | ≤ 0,05 dB |
| Répétabilité | ≤ 0,05 dB |
| Voltage de fonctionnement | 3.3V à 5V |
| Durée de vie | ≥ 100000000 fois |
| Temps de commutation | ≤ 10 ms |
| Puissance optique de transmission | ≤ 500 MW |
| Environnement |
Température de fonctionnement: -20 °C à 70 °C Température de stockage: -40° ≈ 85°C |
Questions fréquentes
Est-ce que votre commutateur prend en charge les transceivers de 155 Mb/s?
R: Oui, la vitesse optique est de 100M/1000M/2500M. Configurez simplement la vitesse de 100M dans l'interface de gestion, les modules mégabits fonctionnent.
Est-il possible d'imprimer mon logo?
R: Oui, généralement sur le panneau supérieur de l'appareil.
Où puis-je obtenir un échantillon pour les tests?
R: Nous avons beaucoup de magasins Amazon. Veuillez rechercher notre marque Olycom ou les noms de modèles si vous le savez.
Vous êtes également invité à discuter avec nous pour un achat standard.
Quelle est la surtension?
R: 6KV. C'est la norme populaire sur le marché maintenant.
Vos commutateurs prennent-ils en charge les protocoles d'anneaux?
R: Oui, nos commutateurs prennent en charge STP/RSTP/MSTP et ERPS pour la configuration des anneaux.

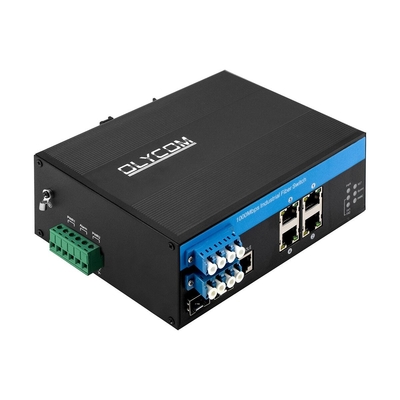

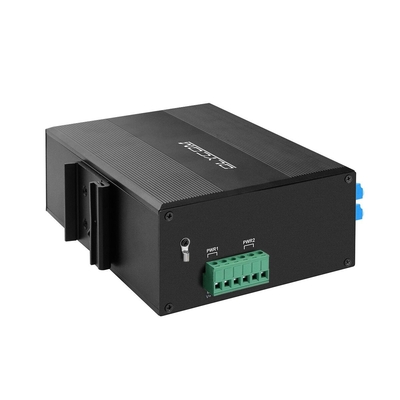

Photos du produit
