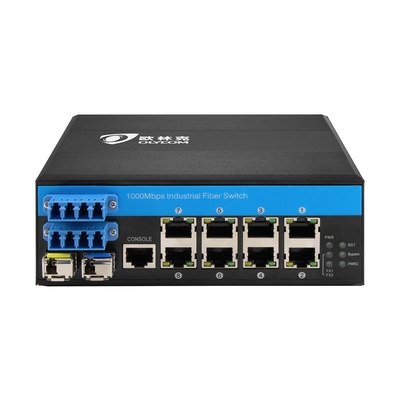

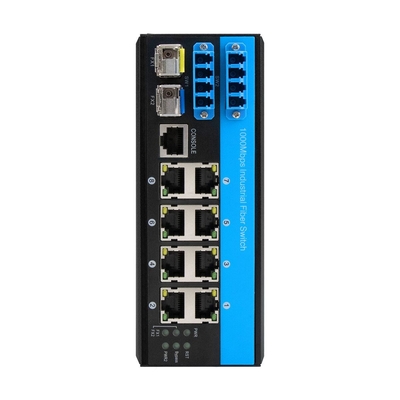

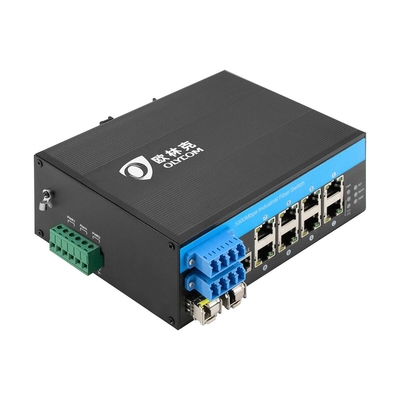

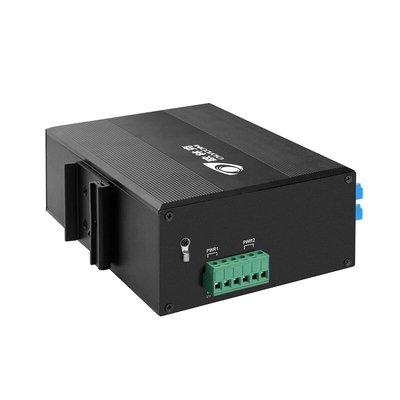

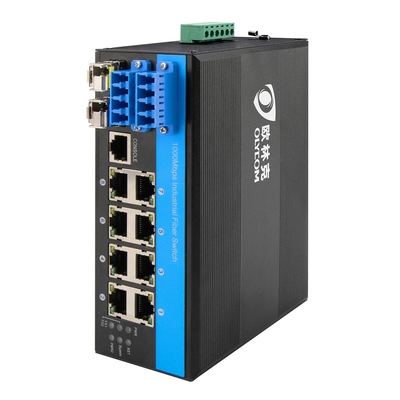

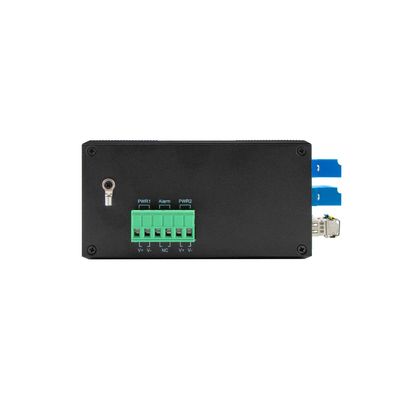

Commutateur industriel à 12 ports gigabit
commutateur optique de contournement Ethernet commutateur POE
Principales caractéristiques du commutateur géré par contournement de fibre 10/100/1000 Mbps
- 8 ports RJ45 à détection automatique
- 2 ports à fibre SFP x 2,5G, 2 ports de contournement
- Protection contre les surtensions Ethernet 6KV, adaptée à un environnement extérieur difficile
- Prise en charge automatique MDI/MDIX
- Mode de régulation du débit: plein duplex avec la norme IEEE 802.3x, demi-duplex avec la norme de contre-pression
- Les données de base doivent être conformes à la norme IEEE 802.3 10Base-T
- Un mécanisme de commutation de stockage et de transfert
- Température de l'environnement de fonctionnement: -40 ° ~ 75 ° C
Spécification du commutateur Gigabit Ethernet
| Nom du produit |
10/100/1000Mbps Commutateur de contournement de fibre industrielle géré (2F+8TP) |
| Le numéro de modèle. |
Le système d'exploitation de l'appareil doit être conforme à la présente directive. |
| Port |
Port SFP de 2 x 2,5G
SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((Prise en charge de la détection automatique MDI/MDIX)
|
| La norme |
Je veux dire, IEEE 802.3Le système de mesure de l'échantillonnage est basé sur les données fournies par les États membres.1344Les données relatives à l'émission et à l'émission de l'électronique électronique doivent être transmises à l'autorité compétente de l'État membre de l'émission. |
| Identifiant du VLAND |
4096 |
| Cadre jumbo |
9.6KB |
| Tableau des adresses MAC |
8K |
| Caractéristiques de commutation |
Mode de transmission: stockage et transmission
Largeur de bande du système:58 Gbps (non embouteillage)
Taille de la DRAM: 128M Taille du flash: 16M
Taille du tampon de paquets: 4 Mb
|
| Médias de réseau |
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire torsadée blindée ((≤ 100m)
Port SFP, distance de transmission: 20km, 40km, 60km, 80km, 100km
|
| Les LED |
Énergie, réseau, fibre, dérivé |
| Énergie électrique |
La tension d'entrée est de 48 à 52 V de courant continu; la puissance à vide est de 5 W;
Connexion arrière: support
|
| Environnement |
Température de fonctionnement: -40 °C -75 °C; Température de stockage: -40 °C -85 °C;Humidité de travail: 10% -90% non condensante; Humidité de stockage: 10% -95% non condensante |
| Normes de l'industrie |
EMI:FCC Partie 15 sous-partie B Classe A,EN 55022 Classe A
Le système de gestion de la circulation électrique (EMS): EN 61000-4-2 (ESD) niveau 3, EN 61000-4-3 (RS) niveau 3, EN 61000-4-4 (EFT) niveau 3, EN 61000-4-5 (surge) niveau 3, EN 61000-4-6 (CS) niveau 3, EN 61000-4-8; contrôle du trafic: NEMA-TS2; vibration:Pour les appareils électroniquesLes données sont fournies par les autorités compétentes de l'UE.
|
| Sécurité |
Marquage CE, commercial ; CE/LVD EN60950 |
| Informations mécaniques |
La coque: coque métallique ondulée; classe de sécurité: IP40;
Dimension: 158 x 114,8 x 60 mm;
|
| Garantie |
3 ans |
Diagramme de connexion du dérivé de fibre optique
À propos d' Olycom
- Olycom fabrique et commercialise des dispositifs de connectivité par fibre optique.
- Olycom fournit des solutions et des services de commutateur de fibre industrielle, de conversion de médias de fibre à cuivre, de réseautage Ethernet et de vidéosurveillance CCTV.
- Olycom se concentre actuellement sur
Réseaux industriels
Dépassement optique
Équipement WDM
Systèmes de surveillance optique
Pour le POE++
Questions fréquentes
1Quelle est la puissance d'entrée?
R: Pour les commutateurs non gérés par PoE, il reçoit DC12V ~ 52V, pour les commutateurs gérés par PoE, il reçoit DC48V ~ 52V.
Tous les modèles prennent en charge l'entrée redondante.
2Quel est le budget du POE?
R: La sortie PoE standard est de 30 W par port.
PrenezLe système d'exploitation doit être équipé d'un système de gestion de l'énergie.par exemple, il a 8 ports PoE, donc le budget est de 30W/port*8 ports=240W.
Nous pouvons également prendre en charge la sortie de 60W si nécessaire, veuillez confirmer avec nous.
3Comment puis-je installer l'appareil?
R: Tous les modèles de cette série prennent en charge le montage DIN35/Mural.
Il nécessite des accessoires nécessaires à l'installation tels que des vis, un kit de montage, etc., certains d'entre eux sont inclus dans la boîte d'emballage, d'autres non.
4Votre commutateur prend en charge les transceivers de 155 Mb/s?
R: Oui, la vitesse optique est de 100M/1000M/2500M. Configurez simplement la vitesse de 100M dans l'interface de gestion, les modules mégabits fonctionnent.
5Si c'est possible d'écrire l'étiquette comme je le veux?
R: Oui, veuillez simplement envoyer le contenu et le format, et nous imprimerons un échantillon pour votre confirmation.
L'étiquette est généralement fixée sur le panneau latéral.
