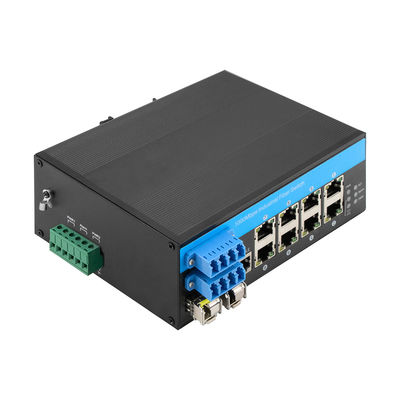

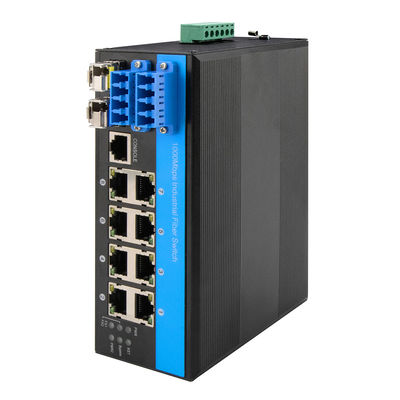

Commutateur de contournement de fibre optique géré par le Web
Introduction au commutateur administrable industriel
- IM-FBS280GW est un commutateur de dérivation de fibre industriel 10/100/1 000 Mbps prenant en charge les fonctionnalités suivantes
- 8 ports RJ45 à détection automatique 10/100/1 000 Mbps
- 2 ports fibre SFP 1 000/2 500 Mbps, 2 ports Bypass
- Protection contre les surtensions Ethernet 6 KV, s'adapte à un environnement extérieur difficile
- Double entrée d'alimentation à large tension
- Gestion de l'interface graphique Web
Spécification du commutateur Ethernet géré
| Nom du produit |
Commutateur de contournement de fibre industriel géré 10/100/1 000 Mbps (2F+8TP) |
| Numéro de modèle. |
IM-FBS280GW |
| Port |
2 ports SFP 1 000 Mbit/s
SM : 1 310 nm/1 550 nm, 20 km ; 1490 nm/1550 nm, 40 ~ 120 km
MM : 1310 nm, 2 km
8x1 0/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
|
| Standard |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| Identifiant VLAND |
4096 |
| Cadre géant |
9,6 Ko |
| Tableau des adresses MAC |
8K |
| Fonctionnalités de commutation |
Mode de transmission : stockage et transfert
Délai de transfert : <10 us
Bande passante du système : 58 Gbit/s (sans embouteillage)
Taille de la DRAM : 128 M
Taille du flash : 16 M
Taille du tampon de paquet : 4 Mo
|
| Médias réseau |
10BASE-T : Paire torsadée non blindée CAT3, CAT4, CAT5 (≤ 100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤ 100 m)
Distance de transmission du port SFP : 20 km, 40 km, 60 km, 80 km, 100 km
|
| LED |
Alimentation, réseau, fibre, bypass |
| Alimentation |
Tension d'entrée : 12-52 V CC.
Puissance à vide : 5 W
Connexion inversée: prise en charge
|
| Environnement |
Température de fonctionnement : -40～75°C
Température de stockage : -40～85°C
Humidité de travail : 10 % ~ 90 %, sans condensation
Humidité de stockage : 10 % ~ 95 %, sans condensation
|
| Normes de l'industrie |
ESD : IEC61000-4-2, ±15KV air, contact ±6KV
EFT : IEC61000-4-4, général ±6 KV
Surtension : IEC61000-4-5, différentiel ±2KV, commun±6KV
|
|
Attestation
|
CE-EMC : EN 55032:2015+AC:2016+A1:2020+A11:2020
EN 55035:2017+A11:2020/EN CEI 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021/AC:2022
CE-LVD : EN CEI 62368-1:2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B)ANSI C63.4:2014
|
| Informations mécaniques |
Coque : coque en métal ondulé
Classe de sécurité : IP40
Dimensions : 158 x 115 x 60 mm
Méthode de montage : montage sur rail Din/mur
Poids net/poids brut : 0,75 kg/0,9 kg.
|
| Garantie |
Remplacement dans un délai d'un an ; 3 ans de réparation |
Fonctionnalités de gestion
- Prise en charge du VLAN IEEE802.1q, du port VLAN, du VLAN Mac basé, du sous-réseau IP VLAN, du protocole VLAN, de la conversion VLAN, du MVR
- Prise en charge de l'agrégation de liens LACP dynamique IEEE802.3ad, de l'agrégation de liens statiques
- Prise en charge de la surveillance IGMP/MLD V1/V2/V3, filtration/modulation IGMP, recherche IGMP
- Prise en charge du rapport d'agent IGMP, surveillance MLD
- Sécurité : basé sur port et Mac IEEE802.1X, RADIUS, ACL, TACACS+,HTTP/HTTPS, SSL/SSH v2
- Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
- Prise en charge de la mise à niveau du logiciel via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
- Prise en charge du client DHCP/Relais/Snooping/Snooping option 82/Relais option 82
- Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Prise en charge du serveur Telnet IPV6/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL
Caractéristiques du commutateur de dérivation optique
| Nom du produit |
Commutateur optique de dérivation de fibre |
| Interface d'alimentation |
Bornier industriel standard. |
| Protection de polarité |
Soutien |
| Interface fibre optique |
LC |
| Plage de longueurs d'onde |
850 ± 40/1 300 ± 40 nm ; 1260 ~ 1650 nm |
| Tester la longueur d'onde |
850/1 300 nm ; 1310/1550nm |
| Insérer une perte |
Typ : 0,6 dB Max : 1,0 dB ; Type : 0,6 dB Max : 1,0 dB |
| Perte de retour |
MM≥30 dB SM≥50 dB |
| Diaphonie des canaux |
MM≥35 dB SM≥55 dB |
| Perte de polarisation |
≤0,05dB |
| Perte de longueur d'onde |
≤0,05dB |
| Perte de température |
≤0,05dB |
| Répétabilité |
≤0,05dB |
| Tension de fonctionnement |
3,3 V-5 V |
| Durée de vie |
≥100000000 fois |
| Temps de commutation |
≤10 ms |
| Puissance optique de transmission |
≤500 MW |
| Environnement |
Température de fonctionnement:-20°～ 70°C
Température de stockage : -40°～ 85°C
|
Schéma de connexion
1. Module optique SFP duplex
2. SFP BI-DI monofibre
Cadre de CQ
1. Normes : conforme aux normes ISO9001, CE, FCC, RoHS, IEEE, ITU-T ; s'aligner sur les spécifications des clients et les références de performances.
2. Processus : IQC → contrôle de production → tests fonctionnels → tests environnementaux → rodage → inspection finale.
3. Tests clés : débit, VLAN/QoS, PoE, précision de la longueur d'onde, OSNR, stabilité de l'alimentation, durabilité (-40 ~ 75°C).
4. Outils : OSA, générateur de trafic, analyseur de protocole, chambres environnementales.
5. Gestion : Traçabilité complète, enregistrements QC, amélioration continue via RCA et feedback.
FAQ
Votre commutateur prend-il en charge les émetteurs-récepteurs à 155 Mb/s ?
R : Oui, la vitesse optique est de 100 M/1000 M/2500 M. Veuillez configurer une vitesse de 100 M dans l'interface de gestion, les modules mégabits fonctionnent.
Est-il possible d'imprimer mon logo ?
R : Oui, c'est généralement sur le panneau supérieur de l'appareil.
Qu'est-ce que la surtension ?
R : 6KV. Il s’agit actuellement de la norme la plus populaire sur le marché.
Vos commutateurs prennent-ils en charge des protocoles en anneau ?
R : Oui, nos commutateurs prennent en charge STP/RSTP/MSTP et ERPS pour la configuration en anneau.
Liste de colisage
Lors de la première utilisation du produit, veuillez d'abord vérifier si l'emballage est complet et si les accessoires sont complets !
- 1 × équipement principal
- 1 × manuel d'instructions
- 1 × carte de garantie
- 1 × câble de console
Remarque : l'émetteur-récepteur fibre et l'adaptateur secteur ne sont PAS inclus dans le colis, vous devez les acheter individuellement.
