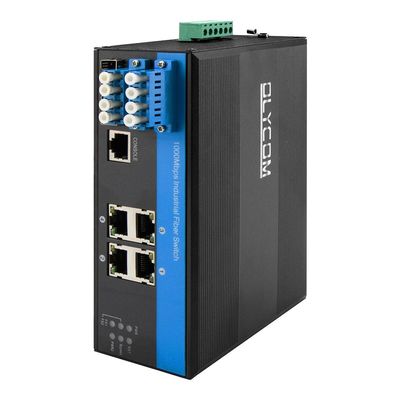

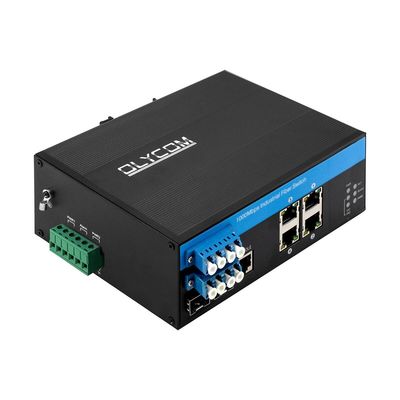

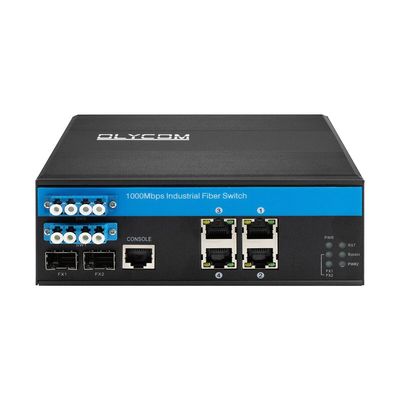

Commutateur industriel géré L2 avec fonction de dérivation D2*2B
Connecteur LC SM pour la protection de la ligne optique
Caractéristiques principales du commutateur de dérivation optique géré
L'IM-FBS240GW est un commutateur de dérivation fibre industrielle 10/100/1000 Mbps prenant en charge les fonctionnalités suivantes
- Double entrée d'alimentation à large plage de tension
- Gestion de l'interface graphique Web
- Installation sur rail DIN
- Certification FCC et CE
Et en tant que partie indispensable du système de protection de la communication optique, la dérivation fibre est hautement fiable et stable pour différents besoins de chemins optiques tels que
- Réseau métropolitain (MAN)
- Configuration dynamique du multiplexage d'ajout/de dépose
- Surveillance du système
- Recherche et développement en laboratoire
Pendant ce temps, le commutateur de dérivation fibre se caractérise par
- Faible perte d'insertion
- Large plage de longueurs d'onde
- Faible diaphonie de canal
Spécification du commutateur industriel Gigabit complet
|
Nom du produit
|
Industriel géré 10/100/1000 Mbps Commutateur de dérivation fibre (2F+4TP)
|
|
N° de modèle
|
IM-FBS25x GW
|
|
Port
|
2 x 2,5 G Port SFP
SM : 1310 nm/1550 nm,20 km ;1490 nm/1550 nm; 40~120 kmUnitéMM : 1310 nm; 2 km; 5x 10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
|
|
Standard
|
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az
|
|
ID VLAND
|
4096
|
|
Trame Jumbo
|
9,6 Ko
|
|
Table d'adresses MAC
|
8K
|
|
Fonctionnalités de commutation
|
Mode de transmission : stockage et transfert
Bande passante système :58Gbit/s (sans encombrement)
Taille de la DRAM : 128 Mo Taille de la mémoire Flash : 16 Mo
Taille du tampon de paquets : 4 Mo
|
|
Médias réseau
|
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100 m)
Port SFP, distance de transmission : 20 km, 40 km, 60 km, 80 km, 100 km
|
|
DEL
|
Alimentation, réseau, fibre, dérivation
|
|

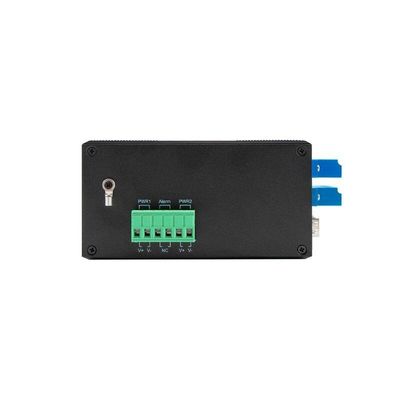

Alimentation
|
Tension d'entrée: CC12-52VUnitéPuissance à vide: 5W1
Connexion inverse: support
|
|
Environnement
|
Température de fonctionnement : -40℃~75℃; Température de stockage : -40℃~85℃;Humidité de fonctionnement : 10 %~90 %Unitésans condensation; Humidité de stockage : 10 %~95 %, sans condensation; , Unité, ; ,
|
|
EN 61000-4-8
|
;
Contrôle du trafic : NEMA-TS2; Vibration : IEC 60068-2-6; Chute libre : IEC 60068-2-32UnitéChoc : IEC 60068-2-27UnitéTrafic ferroviaire : EN 50121-4UnitéMarquage CE, commercialUnitéCE/LVD EN60950UnitéBoîtier : Boîtier métallique ondulé
|
|
;
|
Classe de sécurité : IPUnité0
|
|
;
|
Dimensions :155x Unité
3x 60 mmGarantieGarantie 3ansPlage de longueurs d'ondeCatégorieUnité
|
|
Spécification
|
Plage de longueurs d'onde nm
|
|
850±40/1300±40
|
|
1260~1650
|
Longueur d'onde de test
|
nm
|
|
850/1300
|
Typ : 0,6 Max : 1,0
|
Perte d'insertion
|
dB
|
|
Typ : 0,6 Max : 1,0
|
Typ : 0,6 Max : 1,0
|
Perte de retour
|
dB
|
|
MM ≥ 30
|
cycles
|
Diaphonie de canal
|
dB
|
|
MM ≥ 35
|
cycles
|
Perte de polarisation dB
|
|
≤ 0,05
|
cycles
|
dB ≤ 0,05
|
|
Perte de température
|
cycles
|
≥ 100 000 000
|
|
Répétabilité
|
cycles
|
≥ 100 000 000
|
|
Tension de fonctionnement
|
cycles
|
≥ 100 000 000
|
|
Durée de vie
|
cycles
|
≥ 100 000 000
|
|
Temps de commutation
|
ms
|
≤ 10
|
|
Puissance optique de transmission
|
mW
|
≤ 500
|
|
Température de fonctionnement
|
°C
|
-20~+70
|
|
Température de stockage
|
°C
|
-40~+85
|
|
Application
|
Étapes de production
|
Soudure
|
|
: Souder les composants nécessaires
|
Nettoyage
|
: Pour éviter tout dysfonctionnement possible dû à la poussière ou aux débris sur les cartes PCB.
|
Assemblage
: Construit les composants d'un produit, tels que les panneaux, les vis, les cartes PCB.
Test: Pour s'assurer que le produit fonctionne correctement après l'assemblage
Vieillissement: Pour vérifier si le produit peut fonctionner en douceur pendant longtemps sans aucun problème mineur tel que les indicateurs LED, la tension. Cela dure généralement de 24 à 48 heures.
Test: Pour vérifier si le produit peut traiter correctement les signaux de données ou vidéo. Perte de données ? Taux de transmission correct ? Échec de paquet de données ? Ces questions seraient vérifiées dans cette procédure.
Qu'est-ce qu'un commutateur de dérivation optique ?: C'est la troisième et dernière vérification de la qualité du produit. Si tout va bien, notre personnel d'emballage l'emballera selon les exigences du client et ajoutera une étiquette de produit sur la boîte d'emballage.
Une fois tout cela terminé, le produit sera mis sur le marché.FAQ :
Qu'est-ce qu'un commutateur de dérivation optique ?R : Il est également appelé TAP de dérivation utilisé pour commuter automatiquement les nœuds défectueux en cas de pannes de courant ou de défaillances, ce qui sécurise la transmission optique complète.
Où est-il utilisé ?R : Il est principalement utilisé pour prévenir les pannes de réseau, protéger le réseau ou contrôler le système de mise en réseau dans les télécommunications optiques.
Il peut être utilisé dans des architectures de réseau fibre en anneau ou linéaires telles que les systèmes de communication ferroviaire, l'automatisation industrielle et les sous-stations électriques.
Quelles sont les options de commande ?
R : Il existe un connecteur SC monomode (4 ports), LC monomode (4 ports et 8 ports) et LC multimode (4 ports et 8 ports) à votre choix, comme dans les photos ci-dessous.
Vos unités de dérivation optique peuvent-elles fonctionner avec différents commutateurs ?
R : Oui, cet appareil concerne le niveau de transmission optique et n'implique aucun protocole réseau.
Il peut fonctionner avec n'importe quel commutateur de différentes vitesses optiques (100M/1G/2,5G/10G/25G/40G/100G).
Est-il possible de prendre en charge le montage mural ?
R : Oui, l'installation standard est sur rail DIN. Nous avons également un panneau arrière spécial avec des trous de montage pour le montage mural.
Il y aura une paire de crochets de montage dans la liste d'emballage.
