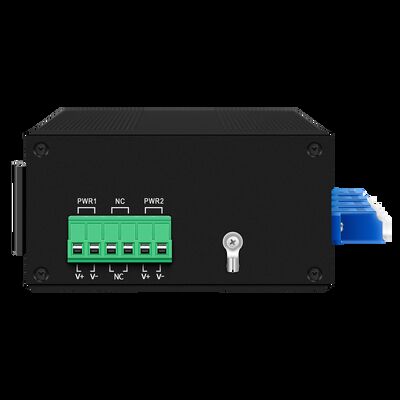

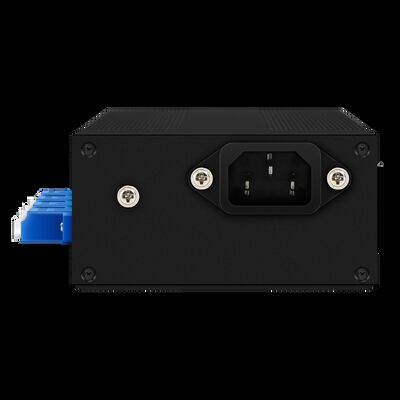

Module de commutateur de contournement par fibre optique à double entrée AC/DC Connecteur LC à mode unique CE

Diagramme

Principales caractéristiques

• Commute automatiquement les chemins optiques en cas de panne de courant, assurant une transmission ininterrompue de fibres
• Idéal pour le déploiement en ligne avec des commutateurs à fibre, des routeurs ou des systèmes de surveillance
• Prend en charge les canaux de contournement simples ou doubles avec des indicateurs de statut SW1 / SW2 clairs
• Une perte d'insertion extrêmement faible (typiquement 0,6 dB, max. 1,0 dB) minimise la dégradation du signal
• Support pour les longueurs d'onde larges: 850/1300 nm (MM) et 1310/1550 nm (SM)
• Une perte de retour élevée et un faible bruit croisé des canaux pour l'intégrité du signal dans des environnements de fibres denses
• Polarisation, longueur d'onde et pertes liées à la température extrêmement faibles
• Mécanisme de changement rapide et durable
• Temps de commutation optique ≤ 10 ms
• Fiabilité mécanique extrêmement élevée avec une durée de vie ≥ 100 millions de cycles de commutation
• Prend en charge une puissance de transmission optique élevée jusqu'à 500 mW
• Voltage: 12V52V DC et AC, avec protection contre la polarité
• Température de fonctionnement: -20°C à +70°C
• Interfaces à fibre LC standard pour une intégration facile
• Carcasse en métal robuste (114 × 93 × 35 mm) avec montage DIN
• Peut fonctionner en topologie de réseau en cascade ou en anneau
• Partage l'alimentation avec des interrupteurs optiques pour un câblage simplifié
• Modules de commutation optique personnalisables pour répondre à différentes exigences de voie optique
• Idéal pour la configuration dynamique de la trajectoire optique dans les systèmes d'essai et de surveillance

Applications

Le module de contournement par fibre industrielle est largement déployé dans les réseaux à fibre où la continuité et la protection des liaisons sont essentielles, notamment:

• Réseaux de la région métropolitaine (MAN):
• Assure une connectivité spinale ininterrompue lors de pannes d'alimentation ou d'entretien des équipements.
• Surveillance du système de communication optique:
• Permet la protection en temps réel et le redirectionnement des chemins de fibres dans les systèmes de surveillance et de protection.
• Plateformes de R&D et d'essais en laboratoire:
• Prend en charge la commutation dynamique des chemins optiques pour les essais automatisés et les environnements de test à haut rendement.
• Ajout/dépôt de multiplexage et configuration optique dynamique:
• Idéal pour les systèmes nécessitant de fréquents changements de trajectoire optique sans re-câblage physique.
• Systèmes de fibres à haute densité:
• Convient pour les télécommunications, les centres de données, les services publics et les réseaux industriels avec des exigences strictes en matière de disponibilité.

Liste d'emballage

Lorsque vous utilisez le produit pour la première fois, vérifiez d'abord si l'emballage est complet et si les accessoires sont complets!
1 × Équipement principal
1 × Manuel d'utilisation
1 × Carte de garantie

Notes spéciales: Il y a des besoins spéciaux pour le produit, veuillez fournir des explications spéciales!
