Commutateur de dérivation optique à fibre AC/DC Entrée d'alimentation double 2*2B LC SM/MM
Introduction du commutateur de dérivation à fibre
- Le bypass fibre présente les caractéristiques suivantes : faible perte, haute stabilité et haute fiabilité.
- Pour différents besoins de chemin optique, des modules de commutation optique peuvent être personnalisés pour répondre aux besoins de chemin optique des systèmes de test complexes et améliorer l'efficacité des tests de produits.
- C'est un produit de base indispensable pour la surveillance et la protection du système de communication optique, qui peut être connecté à des systèmes de communication optique haute densité.
Spécification du commutateur de dérivation optique
| Nom du produit |
Commutateur de dérivation 2*2B
|
| Interface d'alimentation |
Bornier industriel standard. |
| Protection contre l'inversion de polarité |
Support |
| Interface de fibre optique |
LC/SC |
| Plage de longueurs d'onde |
850±40/1300±40nm ; 1260~1650nm |
| Longueur d'onde de test |
850/1300nm ; 1310/1550nm |
| Perte d'insertion |
Typ : 0,6 dB Max : 1,0 dB ; Typ : 0,6 dB Max : 1,0 dB |
| Perte de retour |
MM≥30 dB SM≥50 dB |
| Diaphonie de canal |
MM≥35 dB SM≥55 dB |
| Perte de polarisation |
≤0,05 dB |
| Perte de longueur d'onde |
≤0,05 dB |
| Perte de température |
≤0,05 dB |
| Répétabilité |
≤0,05 dB |
| Durée de vie |
≥100000000 fois |
| Temps de commutation |
≤10 ms |
| Puissance optique de transmission |
≤500 mw |
| Environnement |
Température de fonctionnement : -20°～ 70°C
Température de stockage : -40°～ 85°C
|
Schéma de connexion du bypass à fibre optique
Application
Applications
Le module de dérivation fibre industrielle est largement déployé dans les réseaux de fibres où la continuité et la protection des liaisons sont essentielles, notamment :
- Réseaux métropolitains (MAN) : garantit une connectivité dorsale ininterrompue en cas de panne de courant ou de maintenance des équipements.
- Surveillance du système de communication optique : permet la protection et le reroutage en temps réel des chemins de fibre dans les systèmes de surveillance et de protection.
- Plateformes de R&D et de tests en laboratoire : prend en charge la commutation dynamique des chemins optiques pour les tests automatisés et les environnements de test à haut rendement.
- Multiplexage d'ajout/suppression et configuration optique dynamique : idéal pour les systèmes nécessitant des changements fréquents de chemin optique sans recâblage physique.
- Systèmes de fibres haute densité : adaptés aux télécommunications, aux centres de données, aux services publics et aux réseaux industriels avec des exigences de disponibilité strictes.

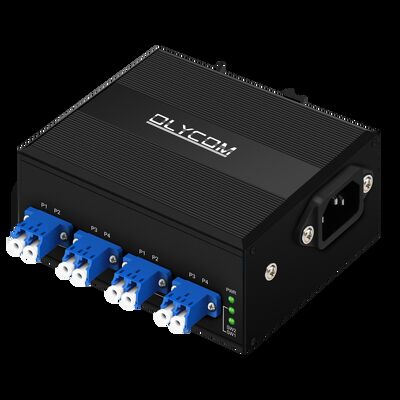

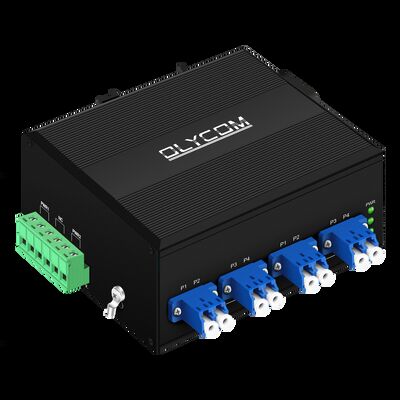

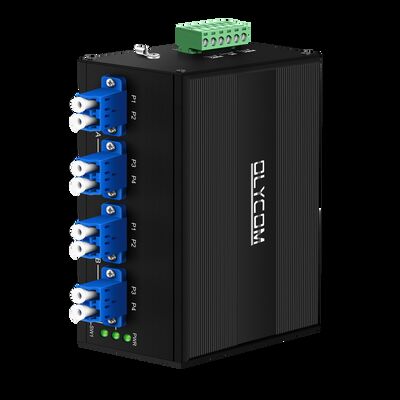

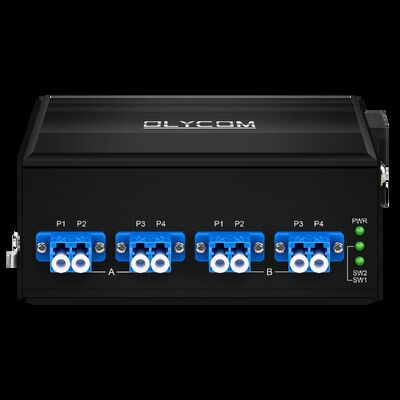

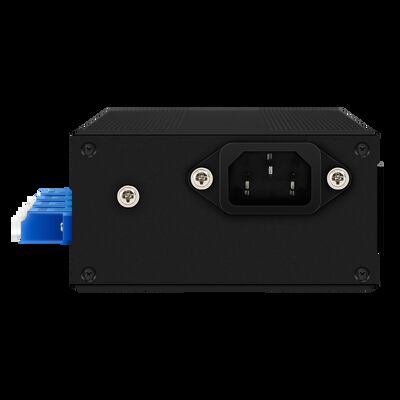

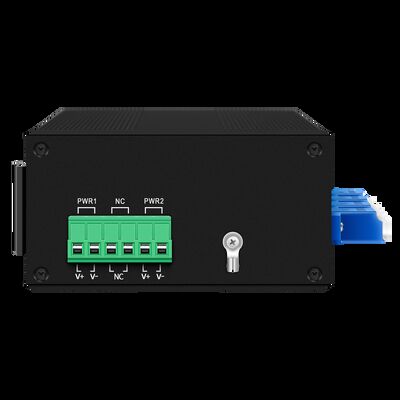

Photos réelles du commutateur de dérivation fibre
FAQ
Q : Quelle est la fonction de ce commutateur de dérivation fibre ?
R : Ce produit sert à protéger le chemin de fibre. Si le commutateur de fibre protégé est hors tension, le chemin optique contournera le commutateur de fibre et se connectera directement au commutateur de fibre suivant via le commutateur optique de dérivation. Assurez-vous que lorsque l'un des commutateurs de fibre est hors tension, les autres commutateurs de fibre peuvent toujours fonctionner normalement.
Q : Cela inclut-il l'alimentation ?
R : Non, cela n'inclut pas d'adaptateur secteur et vous devez acheter l'adaptateur secteur séparément. La tension d'entrée est de 12 V-52 VCC.
Q : Quelle est la plage de température que cet appareil peut supporter ?
R : La température de fonctionnement est de -20～70℃ (-4～158°F)
Q : Est-ce livré avec un petit rail DIN ?
R : Le commutateur prend en charge le rail DIN de 35 mm, mais le rail DIN n'est pas inclus.
Q : S'agit-il d'un produit géré ?
R : Non, il s'agit d'un produit non géré.
Le bypass fibre présente les caractéristiques suivantes : faible perte, haute stabilité et haute fiabilité. Pour différents besoins de chemin optique, des modules de commutation optique peuvent être personnalisés pour répondre aux besoins de chemin optique des systèmes de test complexes et améliorer l'efficacité des tests de produits. C'est un produit de base indispensable pour la surveillance et la protection des systèmes de communication optique, qui peut être connecté à des systèmes de communication optique haute densité.
Liste des paquets :
- 1 commutateur optique mécanique de dérivation
- 1 manuel d'utilisation
- Bornier amovible
