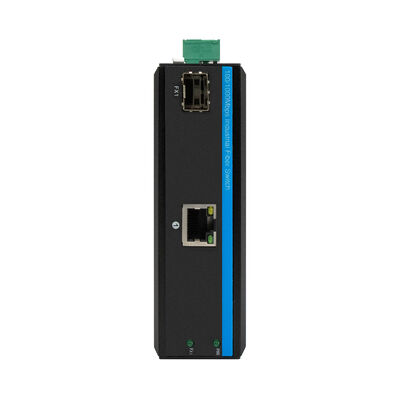

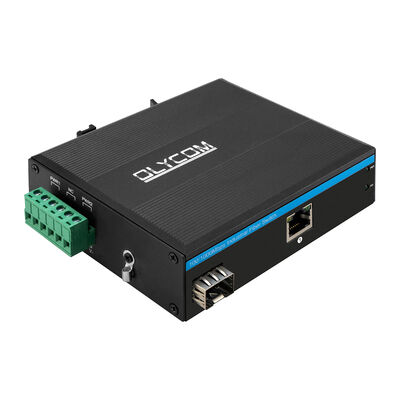

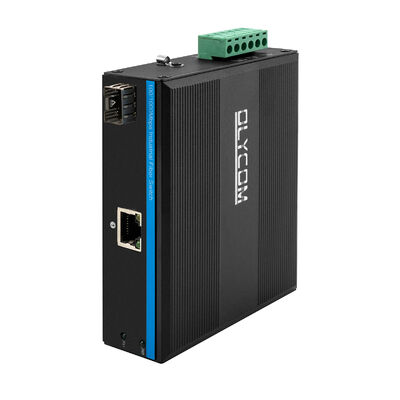

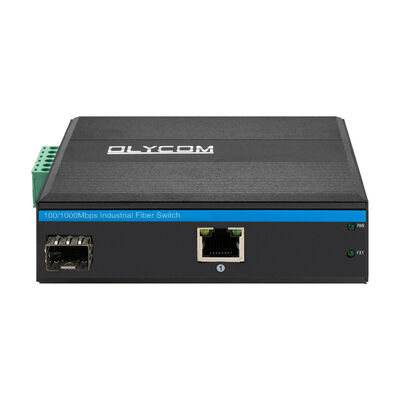

Convertisseur de fibre optique mini 10/100/1000 Mbps avec fonction POE
commutateur réseau industriel à transmission stable
Principales caractéristiques du convertisseur de fibre optique mini
- Prend en charge l'alimentation des caméras IP POE via le point d'accès sans fil (AP) de 5 catégories de câbles Ethernet.
- IEEE 802.3af /at alimentation sur 1 port RJ45
- 1 port RJ45 10/100/1000 Mbps à détection automatique
- 1 port fibre 100/1000 Mbps
- Protection contre les surtensions Ethernet 6KV, s'adapte à un environnement extérieur difficile
- Prise en charge de l'Auto MDI/MDIX
- Mode de contrôle de flux : duplex intégral avec la norme IEEE 802.3x, semi-duplex avec la norme Back pressure
- Conforme à IEEE 802.3 10Base-T et IEEE 802.3u 1000Base-TX
- Puissance maximale de 15,4 W selon la norme af, 30 W selon la norme at pour chaque port PoE
- Détecte les modèles PoE des équipements électriques.
- Un mécanisme de commutation store-and-forward
- Température de l'environnement de fonctionnement : -40 ° ~ 75 ° C
Spécification du convertisseur de média fibre industriel
|
Nom du produit
|
Industriel 10/100/1000 Mbps Convertisseur de média fibre POE (1F+1TP)
|
|
Numéro de modèle
|
IM-PC111GE
|
|
Port
|
1 x port fibre 100/1000 Mbps
SM : 1310 nm/1550 nm, 20 km
1490 nm/1550 nm, 40~120 km
MM : 1310 nm, 2 km
1x10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
|
|
Fonctionnalités de commutation
|
Mode de transmission : stockage et transfert
Bande passante du système : 40 Gbit/s (sans congestion)
Taille de la DRAM : 128M Taille de la mémoire flash : 16M
Taille de la mémoire tampon des paquets : 4 Mo
|
|
Support réseau
|
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100 m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100 m)
Port fibre, distance de transmission : 20 km, 40 km, 60 km, 80 km, 100 km
|
|
LED
|
Alimentation, réseau, fibre
|
|
Alimentation
|
Tension d'entrée de l'alimentation POE : 48 V (max 52 V),
Puissance de sortie d'alimentation PoE unique : 15,4 W (port 1)
(Normes 802.3at nécessitant des instructions spéciales)
|
|
Environnement
|
Température de fonctionnement : -40° ~ 75°C
Température de stockage : -40° ~ 85°C
Humidité de fonctionnement : 10 % ~ 90 %, sans condensation
Humidité de stockage : 10 % ~ 95 %, sans condensation
|
|
Normes industrielles
|
EMI : FCC Partie 15 Sous-partie B Classe A, EN 55022 Classe A
EMS : EN 61000-4-2 (ESD) Niveau 3, EN 61000-4-3 (RS) Niveau 3, EN 61000-4-4 (EFT) Niveau 3, EN 61000-4-5 (Surtension) Niveau 3, EN 61000-4-6 (CS) Niveau 3, EN 61000-4-8
Contrôle du trafic : NEMA-TS2
Vibration : CEI 60068-2-6
Chute libre : CEI 60068-2-32
Choc : CEI 60068-2-27
Trafic ferroviaire : EN 50121-4
|
|
Sécurité
|
Marque CE, commerciale
CE/LVD EN60950
|
|
Informations mécaniques
|
Coque : coque en métal ondulé
Classe de sécurité : IP40
Dimension : 113,8 x 93 x 34,9 mm
Méthode de montage : montage sur rail DIN
|
|
Garantie
|
3 ans
|
Application
Emballage du commutateur non géré
| LISTE DE COLISAGE |
CONTENU |
QUANTITÉ |
UNITÉ |
| Commutateur réseau industriel Gigabit à 2 ports |
1 |
ENSEMBLE |
| Manuel d'utilisation |
1 |
PC |
| Carte de garantie |
1 |
PC |
| Bornier amovible |
1 |
PC |
| Remarque : Le commutateur POE industriel n'inclut pas l'alimentation et le module SFP. |
FAQ
1. Comment fonctionnent les indicateurs ?
R : Cette série partage des descriptions d'indicateurs uniformes.
PWR : alimentation
Fibre : FX1/FX2
Cuivre orange : indicateur PoE
Allumé : PoE fonctionne
Éteint : PoE ne fonctionne pas ou il s'agit d'un appareil non PoE
Cuivre vert : indicateur Link/Act
Allumé : la transmission est normale
Éteint : la transmission n'est PAS normale
2. Est-il géré ?
R : Non, cette série n'est pas gérée.
Nous avons une autre série gérée pour votre choix.
3. Quelle méthode d'installation prend-elle en charge ?
R : Il prend en charge le rail DIN et le montage mural.
Si un kit de montage spécial est requis, c'est OK, nous l'avons déjà traité.
4. Puis-je avoir mon logo sur l'appareil ?
R : Oui, nous sommes un fabricant OEM.
Veuillez simplement envoyer votre logo au format PS/AI, nous nous occuperons du reste.
5. Pouvez-vous aider à écrire le contenu de l'étiquette ?
R : Oui, veuillez nous faire savoir si vous devez mettre le nom/logo/description de votre modèle sur l'étiquette.
La langue standard est l'anglais. S'il s'agit de langues différentes comme le coréen, l'italien ou le russe, veuillez simplement envoyer le format précis, nous copierons et collerons.
