Principales caractéristiques
1. Architecture multi-Gigabit Fibre et Gigabit Cuivre
Douze ports RJ45 10/100/1000 Mbps offrent une connectivité d'accès flexible, tandis que quatre emplacements SFP/SFP+ prennent en charge des vitesses allant jusqu'à 10 Gbit/s, permettant une agrégation fluide de l'atelier à la dorsale industrielle.
2. TSN avancé pour Ethernet déterministe
Prise en charge complète des principales normes TSN telles que la synchronisation temporelle IEEE 802.1AS, le façonnage sensible au temps 802.1Qbv, la préemption de trame 802.1Qbu et la redondance transparente 802.1CB garantit une latence ultra-faible, le contrôle de la gigue et aucune perte de paquets pour le trafic critique.
3. Synchronisation temporelle de haute précision
IEEE 1588v2 PTP et SyncE intégrés fournissent une distribution d'horloge précise sur tous les ports, prenant en charge les profils utilisés dans l'automatisation industrielle, les systèmes d'alimentation et les réseaux de transport.
4. Routage de couche 3 et redondance industrielle
La gestion complète de couche 3 avec le routage IPv4/IPv6 (RIP, OSPF) permet une conception de réseau évolutive, tandis que la prise en charge d'ERPSv2, MRP, RSTP, MSTP et la récupération en moins de 50 ms protègent contre les pannes de liaison et de nœud.
5. Alimentation et protection de qualité industrielle
Deux entrées d'alimentation redondantes CC 9–56 V avec relais d'alarme garantissent un fonctionnement continu. La protection améliorée contre les surtensions et les décharges électrostatiques protège le commutateur dans les environnements bruyants électriquement.
6. Sécurité et gestion complètes
Sécurité de niveau entreprise, y compris ACL, 802.1X, RADIUS, TACACS+, combinée à une gestion flexible via Web, CLI, SNMP, SSH, rend le commutateur adapté à la convergence OT et IT.
7. Conception robuste et peu encombrante
Boîtier compact en aluminium IP40 avec montage sur rail DIN et mural permettant une installation facile dans les armoires de commande, les sous-stations et les enceintes routières.
Spécification
|
Spécification de commutation
|
|
Nom du produit
|
Commutateur fibre industriel géré 1G/2.5G/5G/10G (4F+12TP)
|
|
Numéro de modèle
|
IM-FS4X1200GW
|
|
Port cuivre
|
12x10/100/1000Base-T RJ45 auto-MDI/MDI-X
|
|
Port SFP/SFP+
|
4*1/2.5/5/10G emplacements SFP/SFP+
Compatible avec les émetteurs-récepteurs optiques 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP et 10GBASE SR/LR SFP+
|
|
Console
|
1xRJ45-vers-port série RS232 (115200,8,N,1)
|
|
Bouton de réinitialisation
|
＜5 sec : redémarrage du système
＞ 5 sec : paramètres d'usine par défaut
|
|
Connecteur
|

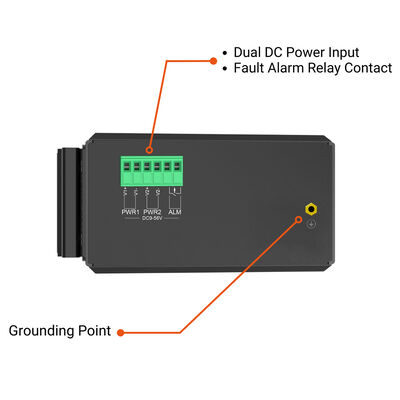

Bornier amovible à 6 broches pour l'entrée d'alimentation
Broches 1-2 pour l'alimentation 1, broches 3-4 pour l'alimentation 2, broches 5-6 pour l'alarme de défaut
|
|
Alarme
|
Une sortie relais pour une panne de courant.
Capacité de transport de courant du relais d'alarme : 2 A à 24 VCC
|
|
Boîtier
|
Boîtier en aluminium IP40
|
|
Installation
|

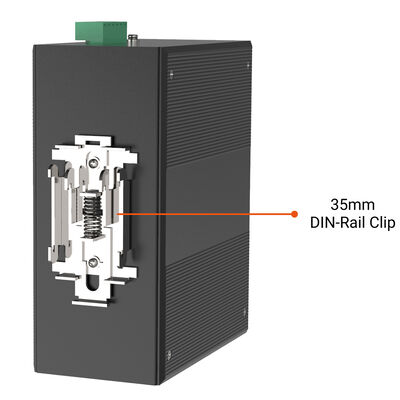

Montage sur rail DIN ou mural
|
|
Dimensions (LxlxH)
|
160 mm x 132 mm x 70 mm
|
|
Poids
|
1100g
|
|
Consommation électrique
|
Max. 16,8 watts/57,3 BTU (système en marche)
MAX. 38,2 watts/10,3 BTU (pleine charge)
|
|
Décharge électrostatique
|
Décharge de contact : ±8 kV
Décharge dans l'air : ±15 kV
Protection contre les surtensions
Alimentation : ±4 kV
Port RJ45 : ±2 kV
|
|

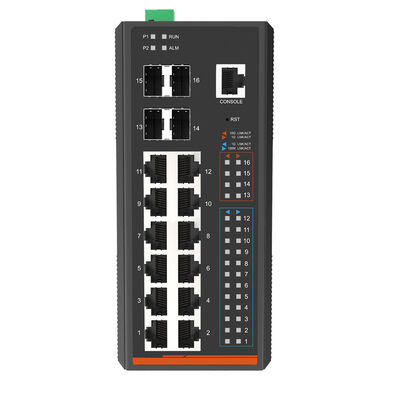

Indicateurs LED
|
P1 (vert), P2 (vert), ALM (rouge). RUN (vert)
SFP : 1/2.5/5G (vert), 10G (vert)
RJ45 : 10/100M (vert), 1000M (vert)
|
Fonctionnalités logicielles
|
Spécification de commutation
|
|
Architecture de commutation
|
Stockage et transfert
|
|
Matrice de commutation
|
64 Gbit/s/sans blocage
|
|
Table d'adresses
|
32 000 entrées, apprentissage et vieillissement automatiques des adresses sources
|
|
Tampon de données
|
32 Mbits
|
|
Trame Jumbo
|
10 000 octets
|
|
Contrôle de flux
|
Trame de pause IEEE 802.3x pour le duplex intégral
Contre-pression pour le semi-duplex
|
|
Fonction de couche 3
|
|
Interfaces IP
|
Max. 128 interfaces VLAN
|
|
Table de routage
|
Max. 512 entrées de routage statiques
Max. 3072 entrées de table de routage
|
|
Protocole de routage
|
IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
Routage statique matériel IPv4
Routage statique matériel IPv6
|
|
Fonction de couche 2
|
|
Configuration des ports
|
Désactivation/activation du port
Négociation automatique 10/100/1000 Mbps sélection du mode duplex intégral et semi-duplex
Désactivation/activation du contrôle de flux
Contrôle de la capacité de liaison du port
|
|
État du port
|
Affiche la vitesse, le mode duplex, l'état de la liaison, l'état du contrôle de flux, l'état de la négociation automatique, l'état de la jonction de chaque port
|
|
Mise en miroir des ports
|
TX/RX/Les deux
Surveillance de plusieurs à 1
Miroir – Analyseur de port commuté à distance (Cisco RSPAN)
Prend en charge jusqu'à 5 sessions
|
|
VLAN
|
VLAN balisé IEEE 802.1Q
Tunneling IEEE 802.1ad Q-in-Q
VLAN privé
VLAN basé sur MAC
Traduction VLAN
VLAN basé sur le protocole VCL
VLAN vocal
MVR (enregistrement VLAN multicast), MVRP (protocole d'enregistrement VLAN multiple
GVRP
Jusqu'à 4 000 groupes VLAN, sur 4 095 ID VLAN
|
|
Agrégation de liens
|
IEEE 802.3ad LACP/jonction statique
8 groupes de jonction avec 16 ports par groupe de jonction
|
|
Protocole Spanning Tree
|
Protocole Spanning Tree IEEE 802.1D
Protocole Rapid Spanning Tree IEEE 802.1w
Protocole Multiple Spanning Tree IEEE 802.1s
Prend en charge 7 instances MSTP
BPDU Guard, filtrage BPDU et BPDU transparent
Root Guard
|
|
IGMP Snooping
|
IGMP IPv4 (v1/v2/v3) snooping
Prise en charge du mode querier IGMP IPv4
Prend en charge 255 groupes IGMP
|
|
MLD Snooping
|
MLD IPv6 (v1/v2) snooping
Prise en charge du mode querier IPv6
Prend en charge 255 groupes MLD
|
|
Contrôle de la bande passante
|
Contrôle de la bande passante par port
Entrée : 10 Kbit/s ~ 13 128 Mbit/s
Sortie : 10 Kbit/s ~ 13 128 Mbit/s
|
|
Anneau, redondance, protection
|
Protocole APS (mode 1+1, 1:1)
MRP (protocole de redondance des médias)
ITU-T G.8032 ERPSv2
Temps de récupération＜10 ms à 3 nœuds
Temps de récupération＜50 ms à 16 nœuds
Prend en charge l'anneau principal et le sous-anneau
|
|
Découverte et surveillance
|
UPnP (Plug and Play universel)
LLDP
LLDP-MED
UDLD (détection de liaison unidirectionnelle)
sFLOW
|
|
OAM
|
IEEE 802.3ah OAM,
Gestion des pannes de connectivité IEEE 802.1ag (CFM)
|
|
Synchronisation
|
IEEE 1588v2 PTP (protocole de temps de précision)
Maître PTP
Esclave PTP
Horloge limite
Horloge transparente de pair à pair
Horloge transparente de bout en bout
Profil : 1588/G.8265.1/G.8275.1/802.1AS
SyncE
|
|
QoS
|
Classification du trafic basée, priorité stricte et WRR
Priorité à 8 niveaux pour la commutation
Numéro de port
Priorité 802.1p
Balise VLAN 802.1Q
Champ DSCP/ToS dans le paquet IP
|
|
Réseau sensible au temps
Protocoles
|
Synchronisation temporelle de haute précision
IEEE1588 (Horodatage)
Profil par défaut 802.1AS-Rev gPTP
Façonneurs
802.1Qbv (Planification sensible au temps)
802.1Qch (Mise en file d'attente et transfert cycliques)
Contrôle du flux TSN
802.1Qci (Filtrage et contrôle par flux)
Redondance
802.1CB (Réplication et élimination de trames pour la redondance pour une redondance transparente)
Réduction du délai
Préemption de trame IEEE 802.1Qbu
|
|
Fonction de sécurité
|
|
Liste de contrôle d'accès
|
ACL basée sur IP/ACL basée sur MAC
ACL basée sur :
Adresse MAC
Adresse IP
Type de protocole
ID VLAN
DSCP
Priorité 802.1q
Jusqu'à 512 entrées
|
|
Sécurité
|
Sécurité des ports
Protection de la source IP, jusqu'à 512 entrées
Inspection ARP dynamique, jusqu'à 1 000 entrées
Contrôle d'autorité de ligne de commande basé sur le niveau utilisateur
Adresse MAC statique, jusqu'à 64 entrées
|
|
AAA
|
Client RADIUS
Client TACACS+
|
|
Contrôle d'accès au réseau
|
Contrôle d'accès au réseau basé sur le port IEEE 802.1x
Authentification basée sur MAC
Authentification locale/RADIUS
|
|
Gestion
|
|
Interfaces de gestion de base
|
Console ; Telnet ; Navigateur Web ; SNMPv1,v2c
|
|
Interfaces de gestion sécurisées
|
SSHv2, TLSv1.2, SNMPv3
|
|
Gestion du système
|
Mise à niveau du micrologiciel par protocole HTTP via le réseau Ethernet
Téléchargement/téléchargement de la configuration via HTTP
Syslog à distance
Journal système
NTP
Firo NMS
|
|
MIB SNMP
|
RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Groupe 1,2,3 et 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
|
|
Réglementaire et garantie
|
|
Sécurité
|
CEI/EN 62368-1
|
|
EMI
|
EN55032 Classe A, CISPR 32 FCC Partie 15B Classe A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Surtension) EN61000-4-6 (CS)
EN61000-4-8 (PFMF
|
|
Choc
|
CEI 60068-2-27
|
|
Chute libre
|
CEI 60068-2-32
|
|
Vibration
|
CEI 60068-2-6
|
|
Environnemental
|
RoHS
|
|
Conformité aux normes
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5G/5G BASE-X
Contrôle de flux et contre-pression IEEE 802.3x
Jonction de port IEEE 802.3ad avec LACP
Protocole Spanning Tree IEEE 802.1D
Protocole Rapid Spanning Tree IEEE 802.1w
Protocole Multiple Spanning Tree IEEE 802.1s
IEEE 802.1p Classe de service
Balise VLAN IEEE 802.1Q
Contrôle de réseau d'authentification de port IEEE 802.1X
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
Gestion des pannes de connectivité IEEE 802.1ag (CFM)
Synchronisation et synchronisation IEEE 802.1AS pour une application sensible au temps
Préemption de trame IEEE 802.1Qbu
IEEE 802.1Qci Filtrage et contrôle par flux (PSFP)
IEEE 802.1Qbv Améliorations pour le trafic programmé
IEEE 802.1CB Réplication et élimination de trames pour la fiabilité (FRER)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
Anneau ERPS ITU-T G.8032
|
|
Garantie
|
3 ans
|
|
Environnement
|
|
Température de fonctionnement
|
-40 ℃ à +75℃
|
|
Température de stockage
|
-40 ℃ à +85℃
|
|
Humidité
|
5 à 95 % (sans condensation)
|
|
Liste des paquets
|
|
Appareil
|
1x commutateur Ethernet industriel
|
|
Câble
|
1xDB9 femelle vers RJ45
|
|
Kit d'installation
|
1x clip pour rail DIN
2x kits de montage mural
|
|
Documentation
|
1 x Manuel d'utilisation
1 x Carte de garantie
|
Introduction
Cette centrale utilise la technologie de réseau sensible au temps (TSN) ainsi que le protocole de temps de précision IEEE 1588 (PTPv2) pour une synchronisation temporelle impeccable sur tous les ports, garantissant que chaque opération se déroule de manière transparente et en harmonie.
IM-FS4X1200GW prend en charge sans effort les normes IEEE TSN essentielles pour une solution de communication en temps réel complète qui dépasse les attentes à chaque tournant.
De l'utilisation de l'incroyable profil IEEE 802.1AS-REV pour une synchronisation temporelle inégalée à l'exploitation de la puissance des améliorations IEEE 802.1Qbv pour le trafic programmé et de la préemption de trame IEEE 802.1Qbu pour optimiser l'efficacité de la transmission des données ; ce commutateur a tout couvert !
Et n'oublions pas ses prouesses en matière de gestion des données critiques grâce à des fonctionnalités telles que l'innovant Interspersing Express Traffic (IET) fourni par IEEE 802.3br et les capacités de filtrage et de contrôle par flux offertes par IEEE 802.1Qci, permettant une fiabilité transparente même pendant les opérations exigeantes !
Application
1. Automatisation industrielle et réseaux d'usine
Idéal pour les chaînes de production compatibles TSN, la robotique, le contrôle de mouvement et les systèmes de vision artificielle nécessitant des performances Ethernet déterministes.
2. Infrastructure énergétique et énergétique
Convient aux sous-stations, aux réseaux intelligents et aux systèmes SCADA où une synchronisation temporelle précise et une haute disponibilité sont essentielles.
3. Systèmes de transport et ferroviaires
Prend en charge la signalisation, la communication embarquée et les réseaux de contrôle dans les chemins de fer, les métros et les systèmes de transport intelligents.
4. Contrôle des processus et infrastructure critique
Commutateur de dorsale et d'agrégation fiable pour le pétrole et le gaz, la métallurgie, le traitement de l'eau et d'autres industries à processus continu.
5. Réseaux convergés OT/IT
Permet une connectivité sécurisée et gérée entre la technologie opérationnelle et les réseaux d'entreprise tout en maintenant des garanties en temps réel.
