Olycom 8 Port 2.5G Fibre L2 Géré Switch LAN
Principales caractéristiques
1Configuration de port polyvalente: 4 ports à fibre SFP à 2,5 Gbps (compatible SM/MM, transmission de 500m/120Km) + 4 ports UTP RJ45 à 10/100/1000M (MDI/MDIX à détection automatique),permettant une intégration transparente des réseaux de fibres et de cuivre pour les dispositifs industriels.
2. Support avancé pour l'anneau et l'arbre d'étirement: conforme aux protocoles ITU-T G.8032 Ethernet Protection Ring (EPR) et IEEE 802.1d STP/802.1w RSTP/802.1s MSTP,assurer une récupération rapide du réseau (idéal pour les configurations de réseau en anneau) et la prévention de la boucle pour les applications critiques.
3. Traitement des données à haut rendement: adopte un mode de transmission de stockage et de transfert avec un retard de transfert de < 10 us, une bande passante de système non bloquant de 28 Gbps, un débit de transfert de 20,83 Mpps, une table d'adresses MAC 8K,4096 identifiants VLAN, et le tampon de paquets de 4 Mb prend en charge les images jumbo jusqu'à 9,6 KB pour une transmission fluide de données volumineuses.
4. Adaptabilité à l'environnement: coque métallique ondulée avec protection contre la poussière IP40, protection contre les surtensions de 6KV (CEI 61000-4-5: différentiel ±2KV, commune ±6KV) et résistance à l'ESD (±15KV,Le système de détection de l'écoulement de l'air doit être équipé d'un système de détection de l'écoulement de l'air.Fonctionne à une température de travail de -40°C à 75°C et à une température de stockage de -40°C à 85°C, avec une humidité non condensante de 10% à 95%, adapté à des conditions extérieures et industrielles difficiles.
5. Gestion complète du réseau: Prend en charge l'interface graphique Web, l'interface utilisateur similaire à Cisco®, SNMP v1/v2c/v3 et Telnet pour une configuration intuitive.3az Ethernet écoénergétique (EEE) pour l'optimisation de la puissance, et des fonctions de réseau avancées, notamment VLAN (802.1q), agrégation de liaison dynamique/statique (LACP), QoS et suppression des tempêtes.
6. Sécurité et fiabilité robustes: équipé de multiples mécanismes de sécurité, comme l'authentification 802.1X, RADIUS, ACL, TACACS+,et le chiffrement HTTPS/SSL/SSH v2 pour protéger l'accès au réseau et la transmission de données. Prend en charge la mise à niveau du logiciel via TFTP/HTTP avec redondance du micrologiciel, client DHCP/Relay/Snooping, RMON, MIB II, et compatibilité IPv6 pour une protection future.
7Installation et conformité flexibles: Prend en charge le montage Din-rail ou mural, avec une dimension compacte de 15811560 mm (poids net de 0,75 kg) pour une intégration facile dans des armoires de contrôle serrées.Conforme à la norme CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1), et FCC (47 CFR Partie 15 sous-partie B Classe B), répondant à des normes industrielles strictes.
8Connectivité longue distance: les ports à fibre optique permettent des distances de transmission allant jusqu'à 120 km (single mode),tandis que les ports RJ45 fonctionnent avec des câbles CAT3/CAT4/CAT5 (10BASE-T) et CAT5+ (100/1000BASE-TX) jusqu'à 100m ◄ adaptés aux déploiements sur les sites industriels à grande échelle.
Données techniques
|
Nom du produit
|
10/100/1000Mbps commutateur de fibre industrielle géré ((4F+4TP)
|
|
Le numéro de modèle.
|
Le système d'exploitation doit être équipé d'un système d'exploitation.
|
|
Port
|
4*100/1000/2500Mpbs ports SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40 à 120km
MM: 1310nm, 2km; 850nm, 500 mètres
Le système de détection automatique de l'UTP RJ45 (support pour la détection automatique MDI/MDIX)
|
|
Le protocole
|
Je veux dire, IEEE 802.3
Pour les appareils à commande numérique
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
Réseau de télécommunications électriques
IEEE802.1s MSTP
Les données sont fournies par l'UIT-T.1344
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils électroniques
Pour les appareils à commande numérique
Le code IEEE802.1ad
Le nombre d'équipements utilisés
Pour les appareils électroniques
Pour les appareils électroniques
|
|
Fonctionnalités de commutation
|
Mode de transmission: stockage et transfert
Délai de transmission: < 10 us
Largeur de bande du système: 26 Gbps (sans embouteillage)
Taille de la DRAM: 128M
Taille du flash: 16M
Taille du tampon de paquets: 4 Mb
Identifiant du VLAND: 4096
Taille de la table d'adresses MAC: 8K
Jumbo Frame: 9,6KB
|
|
Médias de réseau
|
10BASE-T: CAT3, CAT4, CAT5 paire tordue non blindée ((≤ 100m)
100/1000BASE-TX: CAT5 ou supérieur, paire tordue blindée ((≤ 100m)
|
|
Les LED
|
Énergie, réseau, fibre
PWR: Puissance
Orange: lien/ACT
Vert: vitesse de réseau 1000M (arrêt à 100Mb/s)
Fibre: FX1/FX2/FX3/FX4
|
|

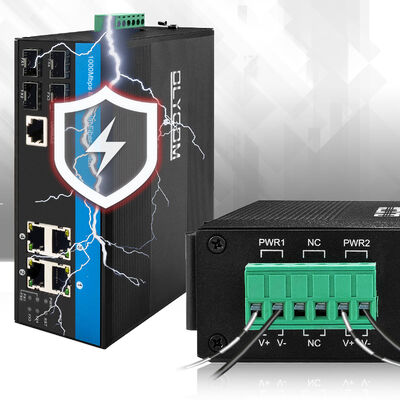

Énergie
|
Entrée DC12V~DC52V redondante, généralement DC12V/DC24V/DC48V
Connexion arrière: support
|
|
Consommation d'électricité
|
Charge complète≤5W
|
|
Environnement
|
Température de fonctionnement: -40°C 75°C
Température de stockage: -40°C ∼85°C
Humidité de travail: 10% à 90%, non condensée
Humidité de stockage: 10% à 95%, non condensante
|
|
Normes de l'industrie
|
Le système d'aération doit être équipé d'un système d'aération de freinage.
Électricité électrique: IEC61000-4-4, générale ±6KV
Surtension: IEC61000-4-5, différentielle ±2KV, commune ±6KV
|
|
Certification
|
Le système d'échantillonnage doit être conforme à la norme CE-EMC EN 55032:2015+AC: 2016+A1:2020+A11:2020.
La norme EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 est modifiée.
Pour les véhicules à moteur électrique, la norme EN 61000-3-3: 2013/A2: 2021/AC:2022
Le système d'avertissement doit être conforme à la norme CE-LVD.2020
La FCC: 47 CFR FCC Partie 15 Sous-partie B ((Classe B) ANSI C63.4: 2014
|
|
Informations mécaniques
|
Concasse: coque métallique ondulée, niveau IP40
Dimension: 158*115*60 mm
Méthode de montage: montage sur rail/mur
Poids: 0,75 kg/0,9 kg (net/gros)
|
|
Garantie
|
3 ans, support technique à vie
|
Résumé
L'Olycom IM-FS440GW est un commutateur Ethernet industriel géré par anneau L2+ haute performance conçu pour une connectivité réseau stable et fiable dans des environnements industriels difficiles.
Featuring 4 x 100/1000/2500Mbps SFP fiber ports (supporting single-mode/multi-mode fiber with transmission distances from 500m to 120Km) and 4 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (all compatible with MDI/MDIX), il offre une connectivité flexible de fibre à cuivre pour divers appareils industriels.
Conçu pour résister à des conditions extrêmes, l'interrupteur fonctionne dans une plage de température de -40°C à 75°C, bénéficie d'une protection IP40,et est équipé d'une protection contre les surtensions Ethernet de 6KV répondant aux exigences EMC de qualité industrielle et conformes aux normes FCC et CE.
Avec une bande passante de système non bloquant de 28 Gbps et une prise en charge de protocoles de réseau d'anneau avancés, il assure une transmission de données efficace et une récupération rapide des défauts,ce qui en fait un choix idéal pour les infrastructures industrielles critiques et les déploiements de réseaux.
Application du projet
1. Systèmes de fabrication et de contrôle
Conçu pour fonctionner au cœur des réseaux de contrôle industriels, le dispositif relie des équipements d'automatisation tels que des PLC, des capteurs et des contrôleurs,permettant l'échange continu des données requises pour le contrôle en temps réel, le diagnostic des systèmes et la visibilité de la production.
20 Réseaux routiers, ferroviaires et de transport
Généralement déployés dans les infrastructures de transport, y compris les cabinets de contrôle de la circulation et les systèmes de communication ferroviaires.La mise en réseau par anneau avec des mécanismes de récupération rapide garantit que les chemins de données restent disponibles même en cas de panne de liaison.
3Réseaux privés et de qualité opérateur à fibre optique
Intégré dans les backbones optiques et les réseaux privés à large bande où la connectivité par fibre est essentielle.Les interfaces SFP haute vitesse permettent une transmission efficace de grands volumes de données sur de longues distances entre les nœuds de réseau distribués.
4Actifs distribués et opérations à distance
Soutient les sites industriels répartis sur de vastes zones géographiques, tels que les services publics d'eau, les installations minières et les infrastructures électriques.Une connectivité fiable combinée à des capacités de gestion à distance simplifie la supervision du système et réduit les efforts de maintenance sur place.
5. Installations de surveillance et de sécurité extérieures
Déployée dans les enceintes extérieures pour prendre en charge les caméras IP, les points d'accès sans fil et les capteurs de sécurité.et des températures extrêmes permet un fonctionnement continu dans des environnements sans surveillance.
6Réseaux industriels et d'entreprises à grande échelle
Agit comme une couche d'accès ou d'agrégation stable pour les campus d'entreprise, les hubs logistiques et les parcs industriels.permettre à divers services de fonctionner efficacement sur un réseau industriel partagé.
Questions fréquentes
1Si c'est possible d'écrire l'étiquette comme je le veux?
R: Oui, veuillez simplement envoyer le contenu et le format, nous imprimerons un échantillon pour votre confirmation.
L'étiquette est généralement fixée sur le panneau latéral.

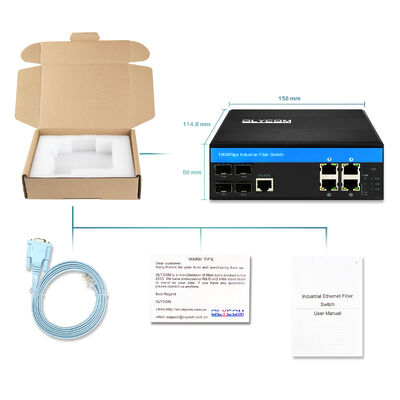

2Quelle est la liste des bagages?
R: Il y a un dispositif, de la mousse de protection, un manuel d'utilisation, une carte de garantie et un câble de console dans la boîte.
Mais les modules SFP et l'alimentation électrique ne sont PAS inclus, veuillez nous les acheter séparément.
3Où puis-je obtenir un échantillon pour les tests?
R: Nous avons beaucoup de magasins Amazon. Veuillez rechercher notre marque Olycom ou les noms de modèles si vous le savez.
Vous êtes également invité à discuter avec nous pour un achat standard.
4Vos commutateurs prennent-ils en charge les protocoles d'anneaux?
R: Oui, nos commutateurs prennent en charge STP/RSTP/MSTP et ERPS pour la configuration des anneaux.
