Commutateur Ethernet administré L2+ 12 ports, liaison montante fibre/RJ45 1G, conception robuste, montage sur rail DIN

Commutateur Ethernet industriel géré à anneau renforcé Olycom 1G

Spécifications

Principales caractéristiques

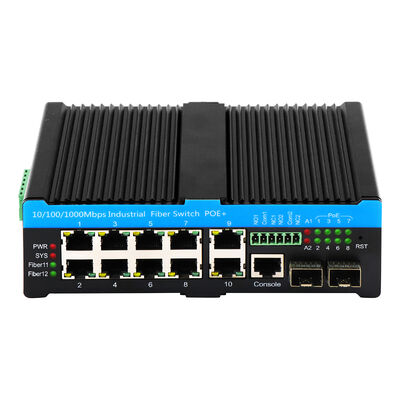

1. Configuration de port polyvalente

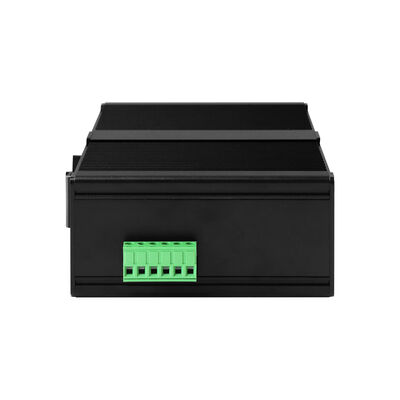

2 ports fibre SFP 2,5 Gbit/s (compatibles SM/MM, transmission 500 m–120 km) + 8 ports UTP RJ45 10/100/1000M (détection automatique MDI/MDIX), complétés par 1 port console, 1 bornier d'alimentation et 2 sorties d'alarme pour un déploiement réseau flexible

2. Prise en charge avancée du réseau en anneau
Conforme au protocole ITU-T G.8032V1/V2 Rapid Ring, ainsi qu'aux protocoles d'arborescence STP/RSTP/MSTP, assurant une récupération rapide du réseau et une protection contre les boucles pour les configurations de réseau en anneau critiques

3. Traitement des données à haute vitesse
Mode de transmission store-and-forward avec <10us de délai de transfert, bande passante système non bloquante de 40 Gbit/s, débit de transfert de 22,321 Mpps, table d'adresses MAC de 8K, ID VLAN de 4096 et tampon de paquets de 4 Mo—prenant en charge les trames jumbo jusqu'à 9,6 Ko pour une transmission fluide de données volumineuses

4. Adaptabilité environnementale robuste
Châssis métallique nervuré pour une dissipation thermique efficace, protection contre la poussière IP40 et protection contre les surtensions de 6 kV (IEC 61000-4-5 : Différentiel ±2 kV, Commun ±6 kV). Résiste à une température de stockage de -40℃～85℃ et à une humidité sans condensation de 10%～95%, résistant à l'ESD (±15 kV air, ±6 kV contact) et à l'EFT (±6 kV)

5. Gestion réseau complète
Prend en charge l'interface graphique Web, la CLI de type Cisco®, SNMP v1/v2c/v3 et Telnet pour une configuration intuitive. Comprend le diagnostic des câbles (localisation des points de défaillance), l'Ethernet économe en énergie (IEEE 802.3az), le VLAN (802.1q), l'agrégation de liens (LACP/statique), la QoS et la suppression des tempêtes pour des performances réseau optimisées

6. Alarme et protection intelligentes
2 ports de sortie d'alarme à contact sec (connectables à des cloches/sirènes externes) avec affichage de l'état de l'alarme en temps réel—déclenche des alertes en cas de défaillances de ports pour permettre la surveillance à distance. Équipé d'une protection contre la surchauffe et d'une prise en charge de la connexion d'alimentation inversée pour une fiabilité accrue

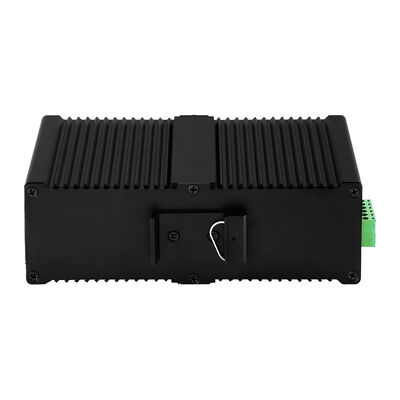

7. Installation compacte et flexible
Coque métallique ondulée (16511245,5 mm) avec conception de montage sur rail DIN, légère (0,75 kg de poids net), s'intégrant parfaitement dans les armoires de contrôle industrielles étroites

8. Conformité industrielle stricte
Répond aux certifications CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) et FCC (47 CFR Partie 15 Sous-partie B Classe B), conforme aux normes de la série IEC 61000 pour l'ESD, l'EFT et les surtensions—adapté aux applications de transport et de trafic critiques

Scénarios d'application

1. Automatisation d'usine et de processus
Conçu pour prendre en charge une communication continue et fiable entre les systèmes d'automatisation, y compris les automates programmables, les contrôleurs industriels, les capteurs et les actionneurs. Assure un flux de données fluide sur les lignes de production et les environnements de processus, permettant un contrôle précis et des opérations de fabrication stables.

2. Systèmes de transport intelligents
Déployé dans les infrastructures de transport telles que les armoires de signalisation routière, les réseaux de signalisation ferroviaire et les systèmes de surveillance. Sa conception de réseau en anneau permet aux données de transiter par les nœuds sans interruption, maintenant la disponibilité du réseau pour les opérations ferroviaires et de trafic critiques.

3. Environnement difficile et déploiements critiques
Conçu pour être utilisé dans des endroits bruyants sur le plan électrique et exigeants sur le plan environnemental, y compris les sites de distribution d'énergie, les installations pétrolières et gazières et les installations extérieures sécurisées. Maintient des performances constantes malgré les températures extrêmes et les interférences industrielles.

4. Infrastructure de communication basée sur la fibre
Fonctionne comme un dispositif d'accès ou d'agrégation fibre dans les réseaux optiques privés et les dorsales de communication industrielles. Les interfaces fibre SFP permettent des distances de transmission étendues tout en prenant en charge les exigences de débit de données élevé.

5. Contrôle distribué et supervision à distance
Prend en charge une connectivité fiable pour les équipements géographiquement dispersés dans des applications telles que les services publics, l'exploitation minière et la production d'énergie. Les mécanismes d'alarme et de surveillance intégrés aident les opérateurs à identifier rapidement les défauts et à maintenir la stabilité du système.

6. Parcs industriels et campus d'entreprise
Fournit une base de réseau évolutive pour les campus industriels, les centres logistiques et les zones d'entreprise, permettant à un grand nombre d'appareils de se connecter en toute sécurité tout en prenant en charge la gestion centralisée du réseau et l'expansion à long terme.
