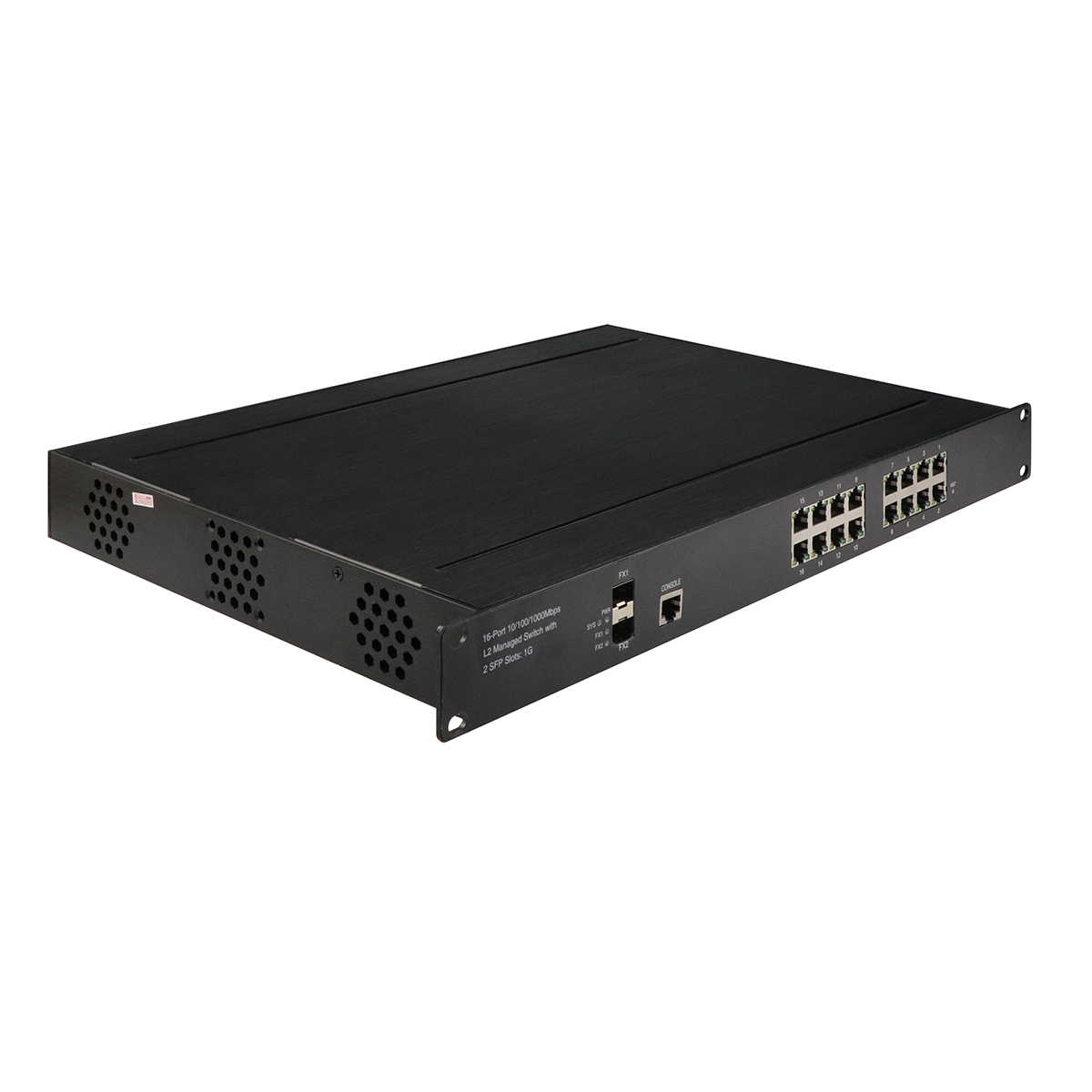

16 Ports Commutateur Ethernet géré industriel Gigabit L2+ Vitesse gérable 220V Entrée

2.5G L2+ Géré à 16 ports Commutateur de fibre industrielle

Données techniques

Positionnement du produit

L'IM-FS021600GW est positionné comme un commutateur d'agrégation Ethernet de classe industrielle conçu pour les environnements où coexistent un grand nombre d'appareils, de longs câbles et des conditions de fonctionnement difficiles.Il est conçu pour fonctionner en continu dans les réseaux au niveau de l'infrastructure qui exigent des performances prévisibles, l'isolement strict et la stabilité à long terme plutôt que des rafales de débit de type consommateur.

1. Architecture et capacité des réseaux

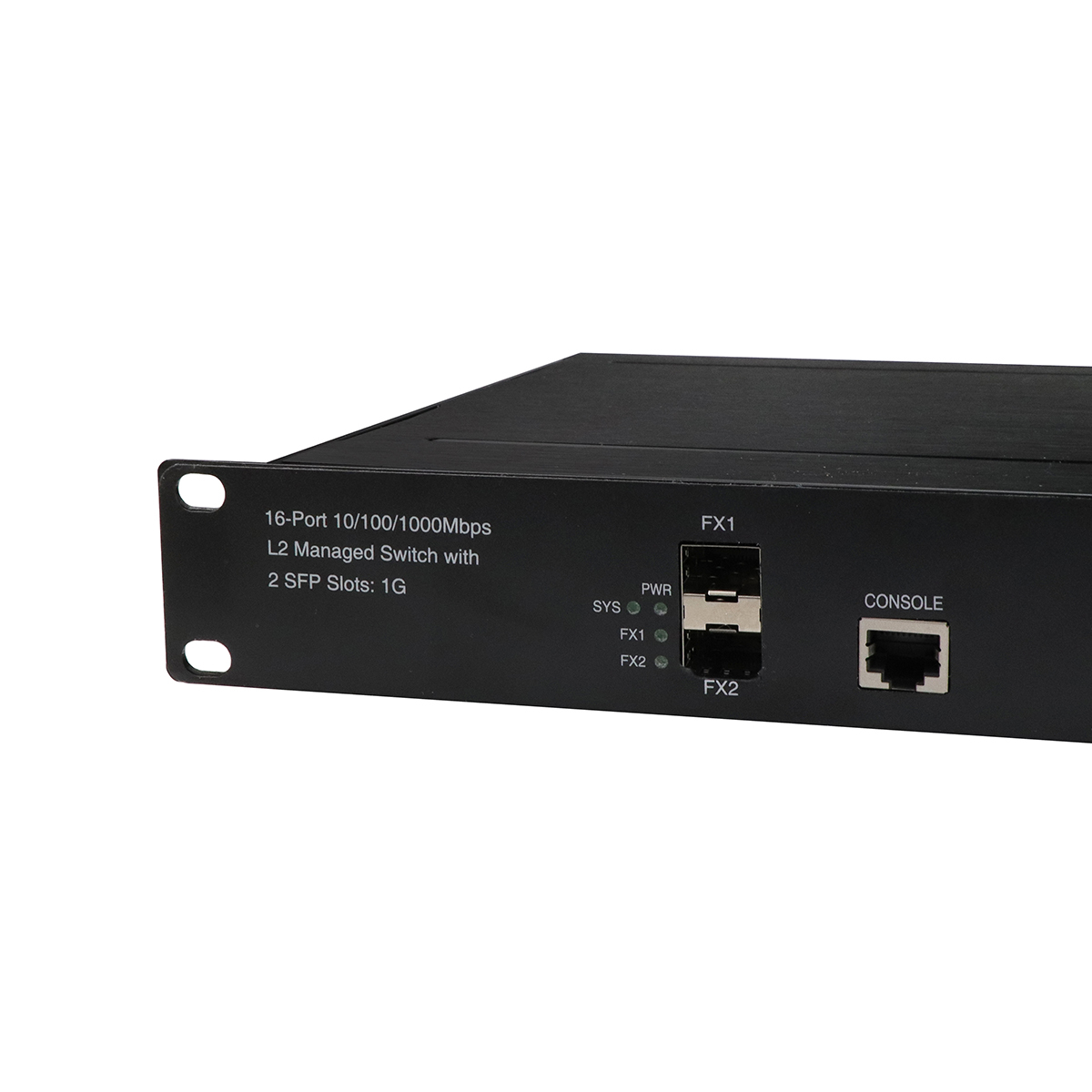

L'appareil est doté d'une conception de liaison ascendante à double fibre combinée à un accès en cuivre à haute densité,lui permettant d'agir comme un nœud d'agrégation local ou un interrupteur d'accès industriel au sein de réseaux de contrôle distribuésDeux interfaces optiques permettent la transmission à longue distance à la fois par fibre monomode et multimode, permettant l'interconnexion entre salles de contrôle, sous-stations, ateliers ou sites distants.Seize ports Ethernet Gigabit permettent une connectivité dense entre les appareils de terrain sans avoir besoin d'un équipement d'expansion externe.

Un tissu de commutation non bloquant avec une capacité de transmission élevée garantit que les flux de trafic simultanés peuvent être traités sans congestion.Les grandes adresses et les tableaux VLAN permettent au réseau de s'étendre à mesure que les systèmes grandissent, prenant en charge des architectures segmentées dans plusieurs départements, fonctions ou zones de sécurité.

2. redondance, stabilité et contrôle du trafic

Conçu pour un fonctionnement industriel en continu, le commutateur intègre plusieurs mécanismes pour maintenir la continuité du réseau.La protection basée sur l'anneau et les protocoles d'arborescence permettent une convergence rapide de la topologie et une récupération automatique des défaillances de liaison ou de nœud, empêchant les pannes à un seul point dans les réseaux critiques.

Le traitement du trafic est optimisé grâce au traitement de stockage et de transfert et à la prise en charge des trames jumbo, assurant ainsi une transmission efficace de grands paquets de données industriels.Les mécanismes de qualité de service permettent de donner la priorité au trafic sensible à la latence, tel que les signaux de contrôle ou les flux de surveillance., tandis que le contrôle de la bande passante et la suppression des tempêtes empêchent le trafic anormal d'affecter la stabilité globale du système.

3. Segmentation et optimisation de la diffusion

La plateforme prend en charge un large éventail de modèles de déploiement VLAN, permettant de diviser logiquement les réseaux en fonction des ports, des adresses MAC, des sous-réseaux IP ou des protocoles d'application.La traduction VLAN permet à différents domaines de réseau de s'interconnecter sans reconfiguration.

Pour les environnements à diffusion multiple, le commutateur comprend des fonctions de contrôle de diffusion multiple avancées.réduire la consommation de bande passante inutile dans des applications telles que la vidéosurveillance et la surveillance en temps réel.

4. Sécurité et contrôle d'accès

La sécurité est appliquée à travers plusieurs couches, en commençant au niveau du port et en passant par l'authentification, l'autorisation et l'accès de gestion crypté.Le commutateur prend en charge les cadres d'authentification standardisés et les politiques de contrôle d'accès pour restreindre les appareils et les utilisateurs non autorisés.

Des mécanismes de protection supplémentaires aident à atténuer les menaces de réseau courantes telles que l'usurpation d'adresse et l'utilisation non autorisée.Les protocoles de gestion sécurisés garantissent que les données de configuration et le trafic de contrôle restent protégés pendant l'accès et la maintenance à distance.

5. Gestion et maintenance

L'appareil peut être géré à l'aide de plusieurs interfaces pour répondre à différentes préférences opérationnelles, y compris l'accès à la ligne de commande, la configuration basée sur le Web et les plateformes de gestion centralisée du réseau.La maintenance à distance du logiciel est prise en charge par des mécanismes de mise à niveau sécurisés conçus pour empêcher l'interruption du service en raison de mises à jour manquées..

Des outils de diagnostic intégrés aident à la localisation des défauts, réduisant le temps de dépannage dans les grandes installations.Les normes de surveillance et de surveillance permettent une intégration transparente dans les flux de travail opérationnels existants.

6. conception environnementale et mécanique

L'interrupteur est conçu pour être utilisé dans des environnements physiquement exigeants.permet un fonctionnement fiable dans les endroits exposés à la chaleur, le froid et les contaminants atmosphériques.

La conformité à un large éventail de normes industrielles, électromagnétiques et liées au transport garantit que l'appareil peut être déployé dans des environnements spécialisés tels que les systèmes ferroviaires, les armoires extérieures,et les installations énergétiquesLa résistance aux vibrations, aux chocs et aux interférences électriques améliore encore la durabilité opérationnelle.

7- Énergie et installation

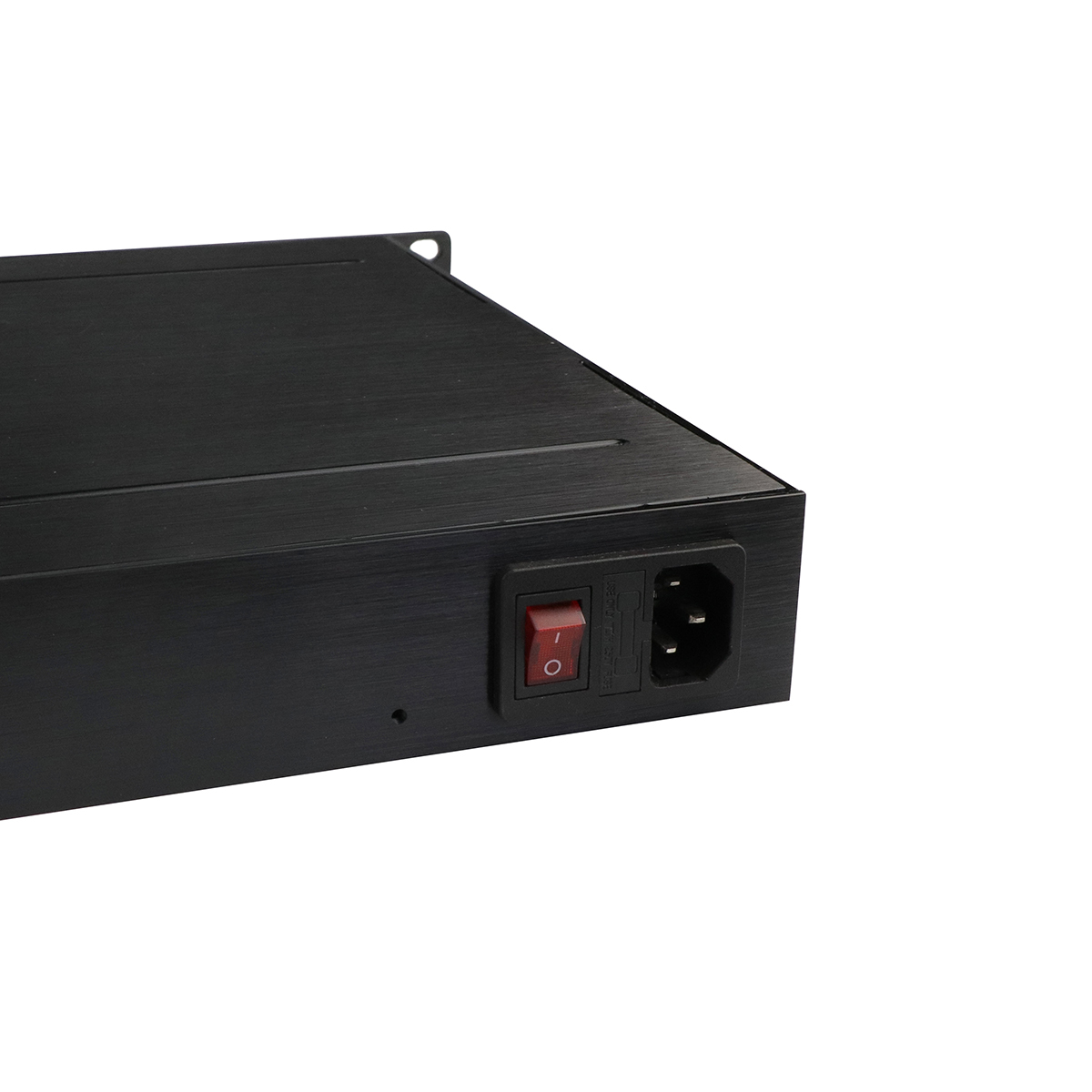

Conçu pour le déploiement au niveau de l'infrastructure, le commutateur prend en charge l'entrée de puissance CA avec une tolérance de connexion non polaire, simplifiant l'installation dans les systèmes électriques industriels.Le facteur de forme du châssis convient aux installations montées sur rack dans les salles de contrôle, sous-stations et armoires d'équipement industriel.

Cas d'utilisation du déploiement

1Contrôle et automatisation des usines
Il sert de couche d'accès et d'agrégation pour les réseaux d'automatisation, reliant les contrôleurs, les capteurs, les HMI et les systèmes de surveillance tout en isolant le trafic via des mécanismes VLAN et QoS.

2Systèmes ferroviaires et de transport
Appliqué dans les réseaux ferroviaires, les gares et les réseaux routiers où le respect des normes ferroviaires et la récupération rapide des défauts sont essentiels pour maintenir les services de signalisation et d'information.

3. Réseaux électriques et de services publics
Utilisé dans les sous-stations, les sites d'énergie renouvelable et les systèmes de surveillance du réseau, prenant en charge les conceptions de réseaux redondants et une large tolérance environnementale pour le déploiement en extérieur et souterrain.

4. Industrie lourde et sites de ressources
Utilisé dans les installations minières, métallurgiques et pétrochimiques où la poussière, les vibrations et le bruit électrique sont fréquents, tandis que le diagnostic à distance réduit les efforts de maintenance.

5Le campus industriel et l'interconnexion de la colonne vertébrale
Il agit comme un commutateur d'agrégation connecté à la fibre qui relie les centres de données, les parcs industriels et les installations de contrôle, prenant en charge l'échange de données à haut volume et l'expansion évolutive.

6Sécurité et surveillance à distance
Prend en charge les systèmes de caméra et de surveillance à grande échelle grâce à une manipulation multicast efficace et à la hiérarchisation du trafic, en maintenant la séparation entre les réseaux de surveillance et les réseaux opérationnels.

7. Infrastructure de transport en commun
Intégré dans les systèmes de communication ferroviaire et de transport en commun pour fournir une connectivité résiliente pour les équipements embarqués, en bordure de route et au niveau de la gare.

Caractéristiques du logiciel

1. Prise en charge du diagnostic du câble et peut localiser le point de défaut
2. Prise en charge de la gestion de l'EEE802.3az EEE ((Ethernet économe en énergie), optimisation de la consommation d'énergie
3. Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Ringe de protection ((EPR)
4. Soutenir le QoS, la classification des transports QoS, CoS, contrôle de la bande passante ((direction d'entrée/sortie), suppression des tempêtes, services différenciés
5. Prise en charge des réseaux VLAN IEEE802.1q, des ports VLAN, des réseaux VLAN basés sur Mac, des réseaux VLAN sous-réseaux IP, des réseaux VLAN de protocole, des convertisseurs VLAN, des MVR
6. Prise en charge de l'agrégation dynamique des liens IEEE802.3ad LACP, de l'agrégation des liens statiques
7. Prise en charge de l'espionnage IGMP/MLD V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
8. Rapport de l'agent de l'IGMP, espionnage du MLD.
9. Sécurité: basée sur le port et le Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
10. Prise en charge de Cisco® comme CLI, gestion Web, SNMP v1/v2c/v3, Telnet
11. Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
12. Prise en charge du client DHCP/Relay/Snooping/Snooping option 82/Relay option 82
13. Prise en charge de RMON, MIB II, image miroir, journal des événements, DNS, NTP/SNTP, LLDP IEEE802.1ab
14. Prise en charge du serveur IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL

Questions fréquentes

1Sur quelle puce est-il basé?

Olycom: Vitesse

2Je peux le personnaliser?

- Oui, c' est vrai.

Nous soutenons les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque en PVC et les pièces du produit (kit de montage, bloc de terminaux électriques, etc.)

3Je peux le connecter à des appareils 10/100M?

- Oui, c' est vrai.

Pour les ports LAN, ils sont 10/100/1000M de détection automatique

Pour les ports Fibre, veuillez configurer la vitesse de 100 Mbps via l'interface graphique Web ou CLI

4Je peux désactiver la fonction PoE pour certains ports si nécessaire?

R: Oui

Tous les commutateurs gérés PoE de cette série prennent en charge la gestion PoE

S'il vous plaît définissez simplement l'état de PoE via l'interface graphique Web ou CLI

5Tu fais du SKD/CKD?

R: Oui

En tant qu'usine, nous avons fait face à ce problème plusieurs fois.
