Commutateur fibre 2.5G manageable à 8 ports de couche 2
Spécifications
|
Nom du produit
|
Commutateur fibre industriel géré 10/100/1000 Mbps (2F+6TP)
|
|
N° de modèle
|
IM-FS260GW
|
|
Port
|
2 ports SFP 100/1000/2500 Mbps
SM : 1310nm/1550nm, 20Km ; 1490nm/1550nm, 40~120Km
MM : 1310nm, 2Km ; 850nm, 500 mètres
6*10/100/1000M UTP RJ45 (prise en charge de la détection automatique MDI/MDIX)
|
|
Protocole
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Fonctionnalités de commutation
|
Mode de transmission : stockage et transfert
Délai de transfert : <10us
Bande passante système : 22 Gbit/s (sans congestion du trafic)
Taille de la DRAM : 128M
Taille de la mémoire Flash : 16M
Taille du tampon de paquets : 4 Mo
ID VLAN : 4096
Taille de la table d'adresses MAC : 8K
Trame Jumbo : 9,6 Ko
|
|
Support réseau
|
10BASE-T : paire torsadée non blindée CAT3, CAT4, CAT5 (≤100m)
100/1000BASE-TX : paire torsadée blindée CAT5 ou supérieure (≤100m)
|
|
LED
|
Alimentation, réseau, fibre
PWR : Alimentation
Orange : Liaison/ACT
Vert : Vitesse réseau 1000M (éteint lorsqu'elle est de 100Mb/s)
Fibre : FX1/FX2
|
|
Alimentation
|

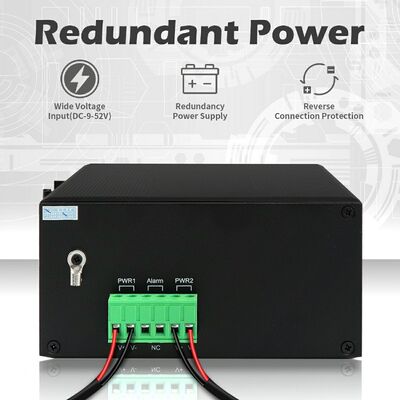

Entrée DC12V~DC52V redondante, généralement DC12V/DC24V/DC48V
Connexion inversée : prise en charge
|
|
Consommation électrique
|
Pleine charge ≤5W
|
|
Environnement
|
Température de fonctionnement : -40°C～75°C
Température de stockage : -40°C～85°C
Humidité de fonctionnement : 10%～90%, sans condensation
Humidité de stockage : 10%～95%, sans condensation
|
|
Normes industrielles
|
ESD : IEC61000-4-2, ±15KV air, ±6KV contact
EFT : IEC61000-4-4, Général ±6KV
Surtension : IEC61000-4-5, Différentiel ±2KV, Commun ±6KV
|
|
Certification
|
CE-EMC : EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD : EN IEC 62368-1: 2020+A11:2020
FCC : 47 CFR FCC Partie 15 Sous-partie B (Classe B) ANSI C63.4: 2014
|
|
Informations mécaniques
|
Coque : Coque en métal ondulé, niveau IP40
Dimension : 158*115*60mm

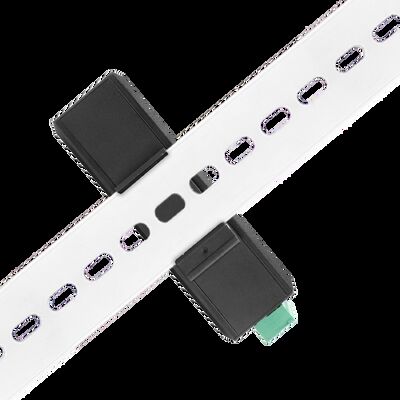

Méthode de montage : Montage sur rail DIN/mur
Poids : 0,75Kg/0,9Kg (Net/Brut)
|
|
Garantie
|
3 ans, support technique à vie
|
Principales caractéristiques
1. Configuration de ports polyvalente : 2 ports fibre SFP 2,5 Gbit/s (compatibles SM/MM, transmission de 500 m à 120 km) + 6 ports RJ45 UTP 10/100/1000M (détection automatique MDI/MDIX), facilitant la connexion transparente des réseaux fibre et cuivre pour les terminaux industriels.
2. Prise en charge avancée de l'anneau et de l'arbre couvrant : Conforme aux protocoles ITU-T G.8032 Ethernet Protection Ring (EPR) et IEEE 802.1d STP/802.1w RSTP/802.1s MSTP, assurant une récupération rapide du réseau (idéale pour les topologies en anneau) et la prévention des boucles dans les applications critiques.
3. Traitement des données à haut rendement : Adopte un mode de transmission de stockage et de transfert avec un délai de transfert de <10us, une bande passante système sans blocage de 22 Gbit/s, un débit de transfert de 19,344 Mpps, une table d'adresses MAC de 8K, 4096 ID VLAN et un tampon de paquets de 4 Mo—prend en charge les trames jumbo jusqu'à 9,6 Ko pour une transmission fluide de données volumineuses.
4. Spécifications matérielles robustes : Équipé de 128 Mo de DRAM et de 16 Mo de mémoire Flash, améliorant les capacités de traitement et de stockage des données pour un fonctionnement stable du réseau.
5. Adaptabilité environnementale robuste : Coque en métal ondulé avec protection contre la poussière IP40, protection contre les surtensions de 6KV (IEC 61000-4-5 : Différentiel ±2KV, Commun ±6KV) et résistance à l'ESD (±15KV air, ±6KV contact) et à l'EFT (±6KV). Fonctionne à une température de fonctionnement de -40°C～75°C et à une température de stockage de -40°C～85°C, avec une humidité sans condensation de 10%～95%—adapté aux environnements industriels et extérieurs difficiles.
6. Gestion de réseau complète : Prend en charge l'interface graphique Web, la CLI de type Cisco®, SNMP v1/v2c/v3 et Telnet pour une configuration intuitive. Comprend le diagnostic des câbles (localisation des points de défaillance), l'Ethernet écoénergétique IEEE 802.3az (EEE) pour l'optimisation de la consommation d'énergie et des fonctions avancées, notamment VLAN (802.1q), agrégation de liens dynamique/statique (LACP), QoS et suppression des tempêtes.
7. Mécanismes de sécurité renforcés : Intègre l'authentification IEEE 802.1X, RADIUS, ACL, TACACS+ et le cryptage HTTPS/SSL/SSH v2 pour protéger l'accès au réseau et la transmission des données. Prend en charge la mise à niveau logicielle via TFTP/HTTP avec redondance du micrologiciel, client/relais/snooping DHCP, RMON, MIB II et compatibilité IPv6 pour la pérennité.
8. Installation et conformité flexibles : Prend en charge le montage sur rail DIN ou mural, avec une dimension compacte de 15811560 mm (poids net 0,75 kg) pour une intégration facile dans les armoires de contrôle étroites. Conforme aux certifications CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1) et FCC (47 CFR Partie 15 Sous-partie B Classe B), répondant aux normes industrielles strictes.
9. Connectivité longue distance : Les ports fibre prennent en charge des distances de transmission allant jusqu'à 120 km (monomode), tandis que les ports RJ45 fonctionnent avec des câbles CAT3/CAT4/CAT5 (10BASE-T) et CAT5+ (100/1000BASE-TX) jusqu'à 100 m—idéal pour les déploiements industriels à grande échelle.
Aperçu
L'Olycom IM-FS260GW est un commutateur Ethernet industriel géré L2+ à 8 ports hautes performances, conçu pour une connectivité réseau stable et résiliente dans les environnements industriels difficiles.
Il est doté de 2 ports fibre SFP 100/1000/2500 Mbps (prenant en charge la fibre monomode et multimode avec des distances de transmission allant de 500 m à 120 km) et de 6 ports RJ45 UTP 10/100/1000 Mbps à détection automatique (entièrement compatibles avec MDI/MDIX), permettant une intégration fibre-cuivre flexible pour divers appareils industriels.
Conçu pour résister aux conditions extrêmes, le commutateur fonctionne dans une plage de température de -40°C à 75°C, possède un indice de protection IP40 et est équipé d'une protection contre les surtensions Ethernet de 6KV—répondant aux exigences de qualité industrielle EMC et se conformant aux normes FCC et CE. Avec une bande passante système sans blocage de 22 Gbit/s et la prise en charge des protocoles de réseau en anneau avancés, il assure une transmission efficace des données et une récupération rapide des pannes, ce qui en fait un choix fiable pour les infrastructures industrielles critiques et les déploiements de réseaux à grande échelle.
Il offre également une garantie de 3 ans et un support technique à vie pour une tranquillité d'esprit opérationnelle à long terme.
Application
1. Réseaux industriels axés sur l'automatisation
Déployé comme colonne vertébrale de communication dans les environnements de production automatisés, permettant une interaction transparente entre les unités de contrôle, les dispositifs de détection et les équipements industriels. Assure la disponibilité constante des données pour le contrôle opérationnel, le diagnostic et la supervision de la production.
2. Systèmes d'infrastructure de transport et publics
Appliqué dans les environnements de communication routière et ferroviaire où la continuité du réseau est essentielle. Les architectures en anneau avec des mécanismes de récupération rapide aident à maintenir la disponibilité du système pour la signalisation routière et l'exploitation ferroviaire, même en cas de défaillance de liaison ou de nœud.
3. Réseaux de communication privés à fibre optique
Positionné dans les infrastructures de communication optique et les réseaux privés de qualité entreprise pour prendre en charge le transport de données à haute capacité. Les interfaces SFP fibre permettent une connectivité fiable et longue distance entre les installations géographiquement dispersées et les nœuds de réseau.
4. Actifs industriels distants et réseaux de supervision
Prend en charge la connectivité pour les installations industrielles distantes et sans personnel, telles que les stations utilitaires, les sites miniers et les installations de production d'énergie. Conçu pour fonctionner de manière fiable dans des environnements difficiles tout en permettant une surveillance centralisée et une configuration à distance.
5. Surveillance extérieure et réseaux d'accès
Installé dans des armoires extérieures pour les applications de sécurité et de surveillance, offrant un accès réseau stable pour les caméras IP, les appareils sans fil et les systèmes de surveillance de périphérie. La protection de qualité industrielle assure un fonctionnement continu en cas de surtensions électriques et de conditions météorologiques extrêmes.
6. Connectivité industrielle à l'échelle de l'entreprise
Sert de base de réseau pour les campus industriels, les opérations logistiques et les parcs industriels, prenant en charge les architectures de réseau segmentées et la gestion prioritaire du trafic pour accueillir divers services commerciaux et opérationnels.
Prise en charge de la gestion IEEE802.3az EEE (Energy Efficient Ethernet), optimisation de la consommation d'énergie
Prise en charge de STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
Prise en charge de QoS, QoS de classification du transport, CoS, contrôle de la bande passante (direction d'entrée/sortie), suppression des tempêtes, services différenciés
Prise en charge de IEEE802.1q VLAN, port VLAN, basé sur Mac VLAN, IP subnet VLAN, Protocol VLAN, conversion VLAN, MVR
Prise en charge de l'agrégation de liens LACP IEEE802.3ad dynamique, agrégation de liens statique
Prise en charge de l'IGMP/MLD snooping V1/V2/V3, filtrage/modulation IGMP, recherche IGMP
Prise en charge du rapport d'agent IGMP, MLD snooping
Sécurité : basée sur le port et Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Prise en charge de la CLI de type Cisco®, gestion Web, SNMP v1/v2c/v3, Telnet
Prise en charge de la mise à niveau logicielle via TFTP et HTTP, la redondance du micrologiciel empêche l'échec de la mise à niveau
FAQ
1, Sur quelle puce est-il basé ?
Olycom : Vitesse
2, Puis-je le personnaliser ?
Olycom : Oui
Nous prenons en charge les services OEM tels que le logo, le nom du modèle, l'étiquette, le masque PVC et les pièces du produit (kit de montage, bornier d'alimentation, etc.)
3, Puis-je le connecter à des appareils 10/100M ?
Olycom : Oui
Pour les ports LAN, ils sont à détection automatique 10/100/1000M
Pour les ports fibre, veuillez configurer la vitesse de 100 Mbps via l'interface graphique Web ou la CLI
4, Faites-vous du SKD/CKD ?
R : Oui
En tant qu'usine, nous avons traité cela à plusieurs reprises.
